ORTHORALIX 9200 Manuel de Service
F.5.6
Remplacement du tube radiogène

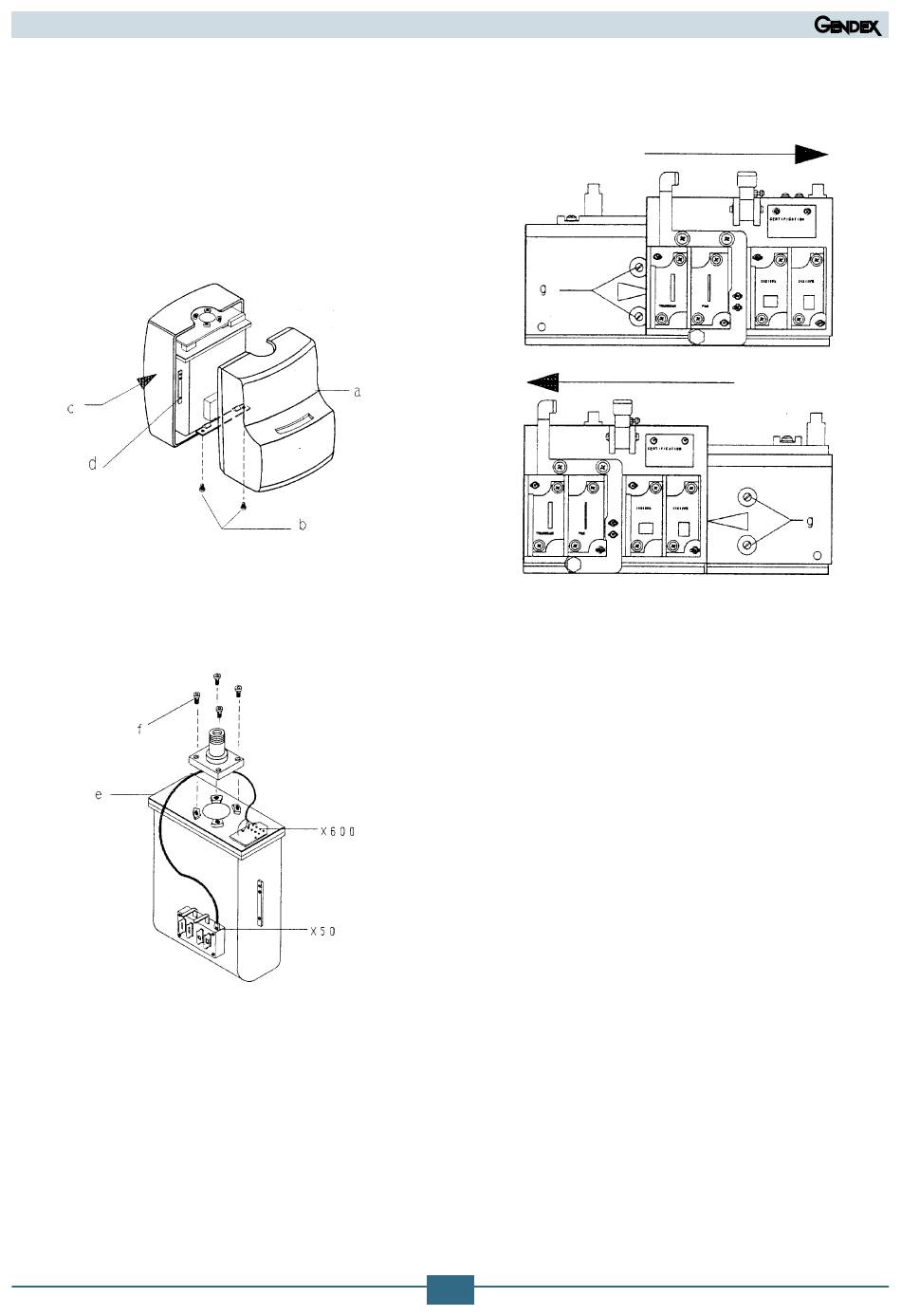

Pour le remplacement du tube radiogène, procédez comme
suit :
1.
Retirez le couvercle (a) du tube radiogène en dévissant
deux vis (b) et en désengageant les linguets de ressort du
couvercle arrière (c).
2.
Retirez le couvercle arrière (c) en dévissant les quatre vis
Allen (d).
3.
Déconnectez les fils du bornier TB 600 du tube radiogène.
4.
Déconnectez le câble de masse du tube radiogène.
5.
Déconnectez le connecteur X50 du collimateur.
Gendex Dental Systems
6.
Retirez l'ensemble du collimateur du tube radiogène, en
dévissant les quatre vis (g).
7.
Retirez la tête de tube (e) en dévissant les quatre vis avec
tête à six pans (f).
8.
Procédez dans le sens inverse pour le remontage.
F-44
(05.0)F
