F.5.5
Remplacement des courroies
d'entraînement
Les courroiees pour tous les mouvements (X, Y, R et cassette) sont
identiques, hormis la longueur ; en tant que pièce de rechange,
une courroie de 1 mètre de long est fournie : c'est une tâche qui
incombe au technicien de couper la courroie à la bonne longueur,
en comparant la nouvelle à l'ancienne.

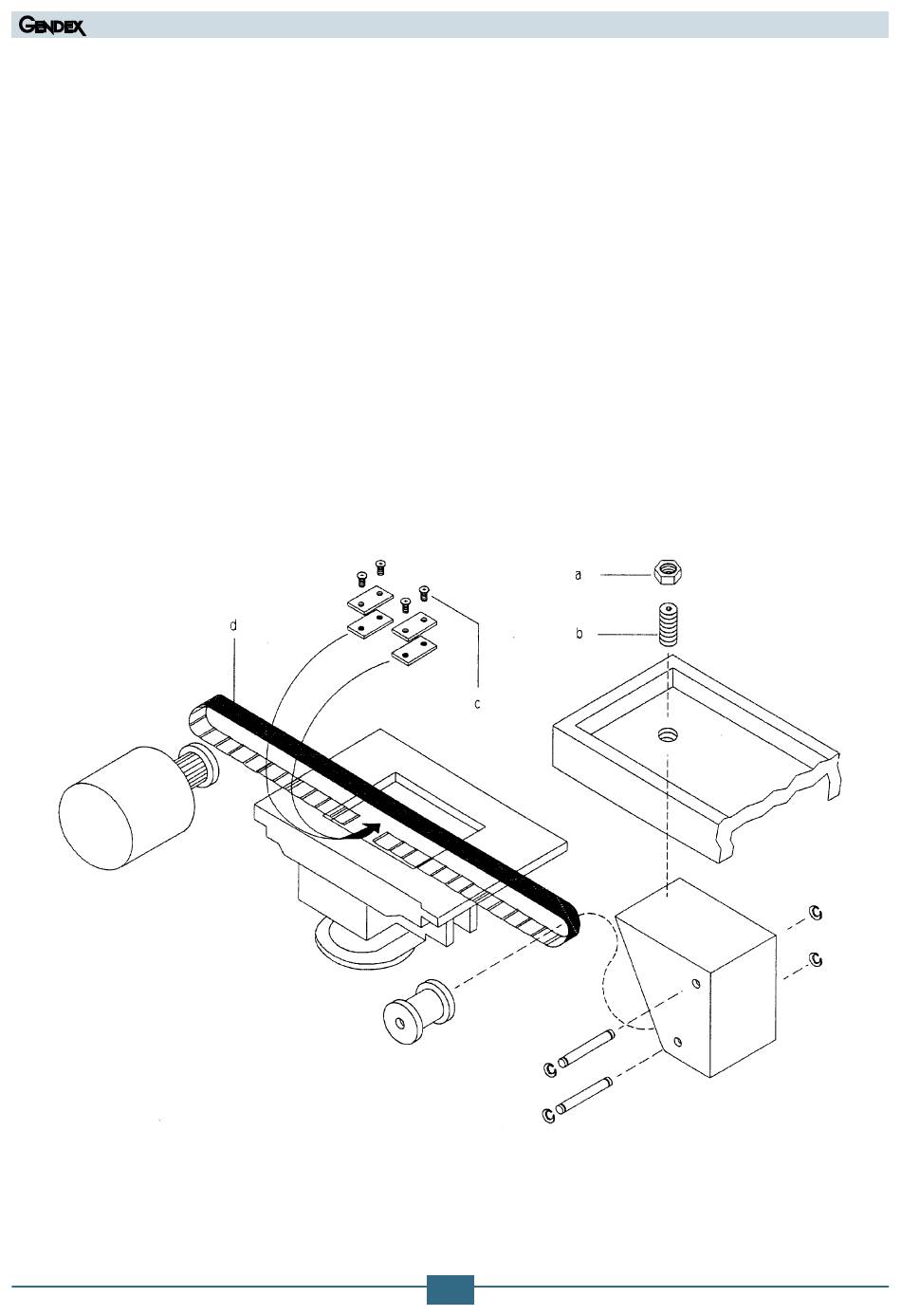

Pour le remplacement des courroies d'entraînement X, procédez
comme suit :
1.
Desserrez le tendeur de courroie en dévissant l'écrou (a) puis
la vis (b).
2.
Retirez les vis (c) avec les plaques et remplacer la courroie
(d).
3.
Assurez-vous que les plaques sont correctement position-
nées sur les dents de la nouvelle courroie, puis fixez-les avec
les vis de fixations (c).
4.
Pour le réglage de la tension de courroie reportez-vous au
paragraphe reglage de la tension des courroies d'entraî-
nement de cette section F.
Gendex Dental Systems
F-39
ORTHORALIX 9200 Manuel de Service
(05.0)F
