Instructions d'utilisation

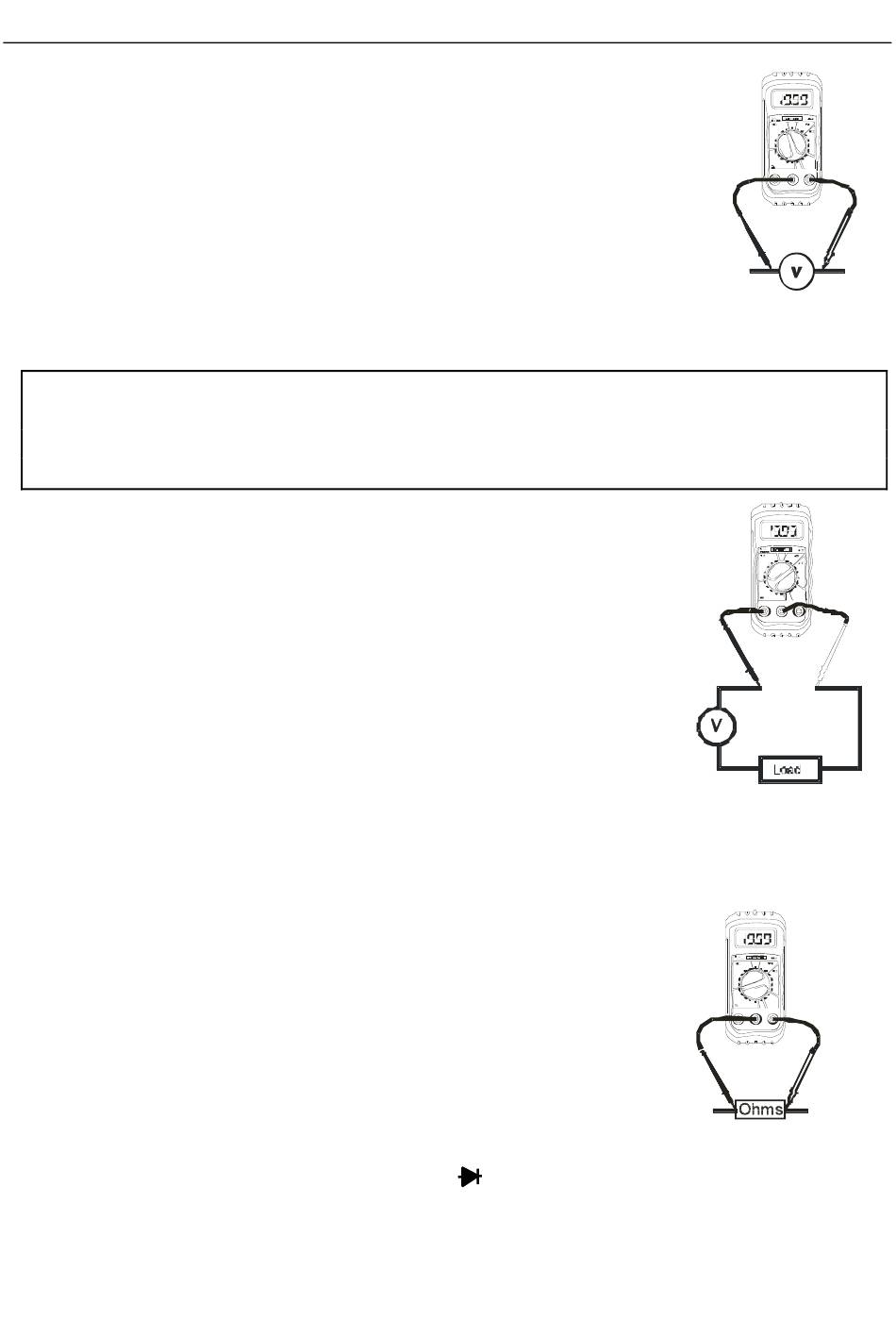

Mesure des tensions AC/DC
1. Insérez la fiche banane du fil d'essai noir dans la prise
négative COM et la fiche banane du fil d'essai rouge dans
la prise positive V.
2. Tournez le commutateur rotatif sur la plage VDC ou VAC
de votre choix.
3. Posez les sondes d'essai sur le circuit testé puis lisez la
tension affichée sur l'écran.
Mesures de courants DC
ATTENTION : Ne pas procédez à des mesures de courant sur l'échelle 10 A p
endant plus de 30 secondes. Le fait de dépasser les 30 secondes peut endom
mager l'appareil et/ou les fils d'essai. Laissez l'unité se reposer pendant 15 mi
nutes après les mesures de hautes tensions
1. Insérez la fiche banane du fil d'essai noir dans la prise
COM et la fiche banane du fil d'essai rouge dans la :
a. Prise positive mA pour les courants de 200 mA
b. Prise positive 10 A pour les courants de 10 A
2. Tournez le commutateur rotatif sur la plage ADC de
votre choix.
3. Posez les sondes d'essai en série sur le circuit testé
puis lisez la tension affichée sur l'écran.
Mesures de la Résistance
1. Insérez la fiche banane du fil d'essai noir dans la prise négative COM et la
fiche banane du fil d'essai rouge dans la prise positive .
2. Tournez le commutateur rotatif sur la plage de votre
choix.
3. Posez les sondes d'essai sur le circuit en cours de test
puis lisez la résistance affichée sur l'écran.
Mesures de la Continuité
1. Insérez la fiche banane du fil d'essai noir dans la prise
négative COM et la fiche banane du fil d'essai rouge
dans la prise positive .
2. Tournez le commutateur rotatif sur
3. Placer les pointes de sonde d'essai sur la diode à testerSi la résistance est
inférieure à environ 30, l'appareil émettra un signal sonoreLisez la
résistance sur l'écran.
4
MN24-fr-FR_V2.2 07/15
