6.4 Niveau marche/arrêt
6.4.1 Unilift KP-S
La différence de niveau ne peut pas être réglée puis-
que le capteur est une pièce intégrée de la pompe.

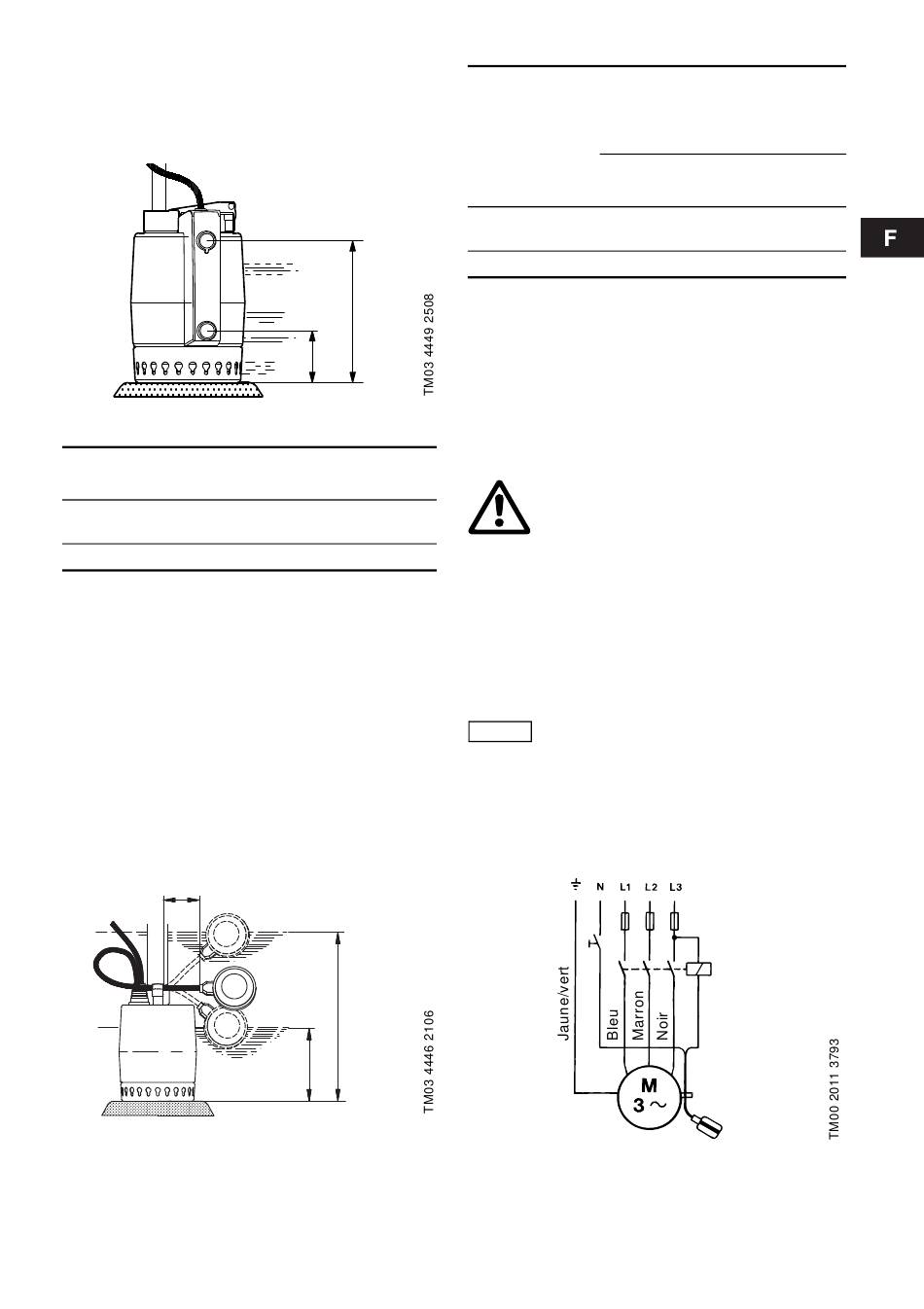

Fig. 6
Niveaux marche/arrêt, Unilift KP-S
Type de pompe
Unilift KP 150 S
Unilift KP 250 S
Unilift KP 350 S
6.4.2 Unilift KP-A
La différence de niveau entre la marche et l'arrêt
peut être réglée en modifiant la longueur du câble
entre la poignée de la pompe et l'interrupteur à flot-
teur.
•
Plus la longueur libre de câble sera grande
(grande différence de niveau) et moins on aura de
marches/arrêts de la pompe.
•
Plus la longueur libre de câble sera courte (petite
différence de niveau) et plus on aura de marches/
arrêts de la pompe.
Pour permettre à l'interrupteur à flotteur de démarrer
et d'arrêter la pompe, la longueur du câble (L) doit
être au minimum de 70 mm et au maximum de
150 mm. Voir fig. 7.
L
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
Fig. 7
Niveaux marche/arrêt, Unilift KP-A
Marche
Arrêt
Marche
Arrêt
[mm]
[mm]
175
55
185
65
Marche
Arrêt
Longueur de
câble
Type de pompe
min. 70 mm
Marche
[mm]
Unilift KP 150 A
290
Unilift KP 250 A
Unilift KP 350 A
300
6.5 Connexion électrique
La connexion électrique doit être effectuée confor-
mément aux réglementations et normes locales.
Vérifier que la fréquence et la tension correspondent
aux valeurs indiquées sur la plaque signalétique de
la pompe.
Par précaution, la pompe doit être
connectée à une prise avec terre.
Nous recommandons d'utiliser un
court-circuit relié à la Terre pour les
installations permanentes.
La pompe doit être connectée à un
interrupteur principal externe avec un
intervalle isolant de 3 mm mini entre
chaque pôle.
Le moteur possède un interrupteur thermique intégré
et ne nécessite donc aucune protection supplémen-
taire.
Si le moteur est en surcharge, il s'arrête automati-
quement.
Lorsque le moteur est revenu à tempé-
rature normale, la pompe redémarre
Nota
automatiquement.
Les moteurs pour Unilift KP 350, 3 x 200 V, 50 Hz,
doivent être connectés au disjoncteur.
Les pompes triphasées avec interrupteur à flotteur
(Unilift KP-A) doivent être connectées au secteur par
un contacteur. Voir fig. 8.
Fig. 8
Schéma de câblage
Longueur de
câble
(L)
(L)
max. 150 mm
Arrêt
Marche
Arrêt
[mm]
[mm]
[mm]
140
335
100
150
345
110
29
