6. Installation

La pompe ne doit pas être suspendue
par le câble électrique ni par le tuyau de
refoulement.
Précautions
Ne pas descendre ou relever la pompe
par le câble moteur. Soulever la pompe
à l'aide de la tuyauterie ou d'une corde
fixée à la poignée de la pompe.
6.1 Espace nécessaire
6.1.1 Unilift KP-S
La pompe nécessite uniquement 5 mm entre le cap-
teur et le mur.
Si la pompe est installée dans un puits, le diamètre
de celui-ci doit être d'au moins 200 mm pour éviter
les trop nombreux démarrages et arrêts. Nous
recommandons les dimensions suivantes :
Diamètre du puits [mm]
Débit d'entrée maximal au puits
3
[m
/h]
6.1.2 Unilift KP-A
Si la pompe est installée dans un puits, les dimen-
sions minimales de celui-ci doivent être comme indi-
quées à la fig. 2 pour assurer une bonne mobilité de
l'interrupteur à flotteur.
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
350 mm
B

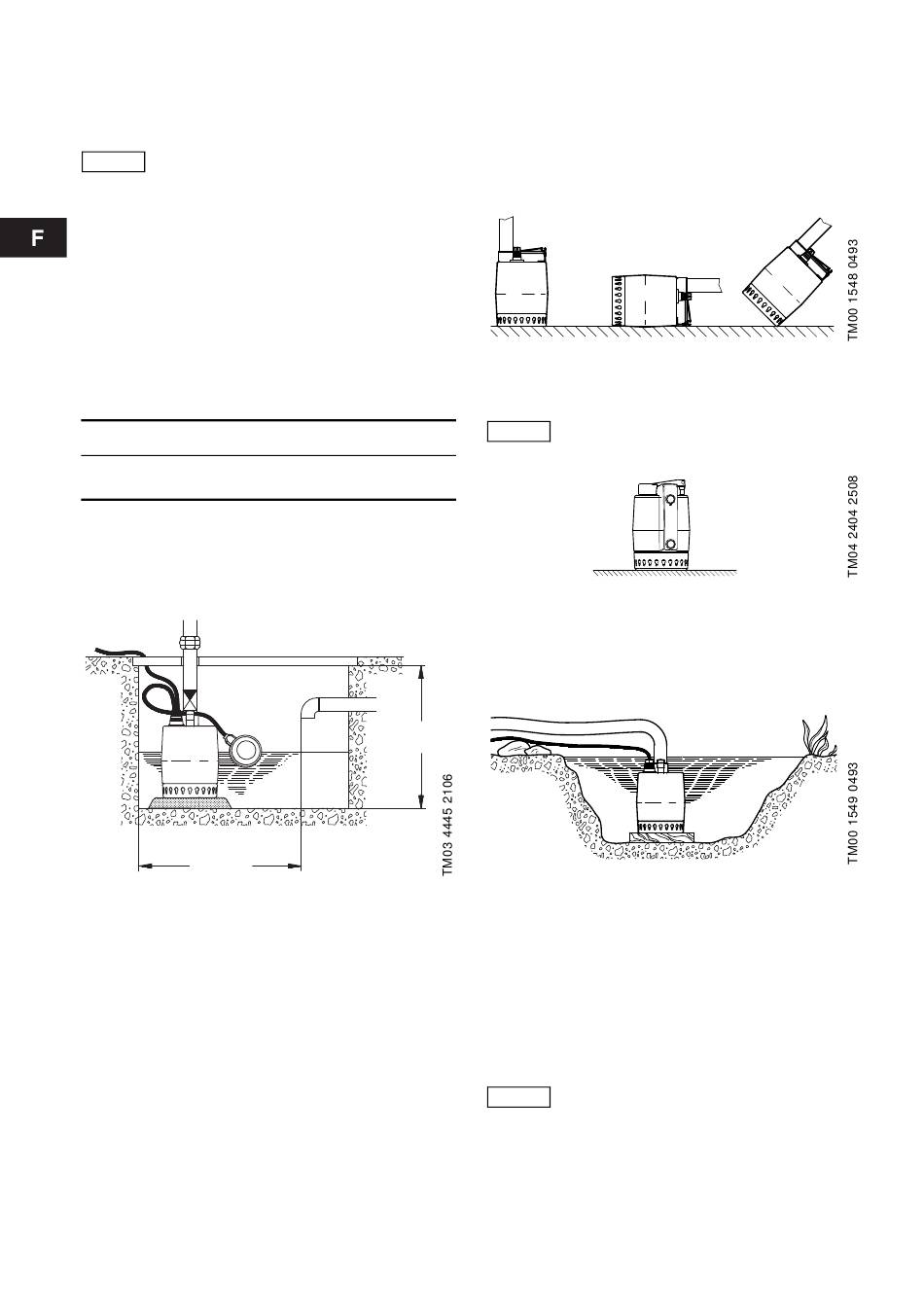

Fig. 2
Dimensions minimales du puits pour
Unilift KP-A
6.1.3 Unilift KP-M
La pompe ne nécessite pas plus d'espace que ses
dimensions physiques. Voir page 261.
28
200
250
300
0,2
0,4
0,8
400 mm

6.2 Positionnement de la pompe

Unilift KP-A et Unilift KP-M peuvent être utilisés en
position verticale avec l'orifice de refoulement qui
pointe vers le haut. La pompe peut être utilisée en
positions horizontale ou inclinée avec orifice de
refoulement étant toujours la partie la plus haute de
la pompe. Voir fig. 3.
Fig. 3
Positionnement des pompes Unilift KP-A
et Unilift KP-M
Positionner la pompe Unillift KP-S à la
Précautions
verticale. Voir fig. 4.
Fig. 4
Positionnement de la pompe Unilift KP-S
Positionner la pompe de façon à ce que la crépine
ne soit pas recouverte de boue ou matière similaire.
Placer la pompe sur des briques, une plaque de
métal ... pour éviter cela. Voir fig. 5.
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹
‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹
Fig. 5
Pompe placée sur une plaque

6.3 Raccordement du tuyau de refoulement

Monter la tuyauterie de refoulement sur l'orifice de
refoulement Rp 1¼. Les tuyaux en acier peuvent être
vissés directement dans l'orifice de refoulement.
En cas d'installation permanente, monter un raccord-
union sur la tuyauterie de refoulement pour faciliter
le montage et le démontage. S'il s'agit d'un tuyau,
monter un raccord de tuyau.
La pompe ne doit pas être suspendue
Précautions
par la tuyauterie de refoulement.
En cas d'installation permanente avec interrupteur à
flotteur/capteur intégré, monter un clapet anti-retour
sur la tuyauterie de refoulement.
