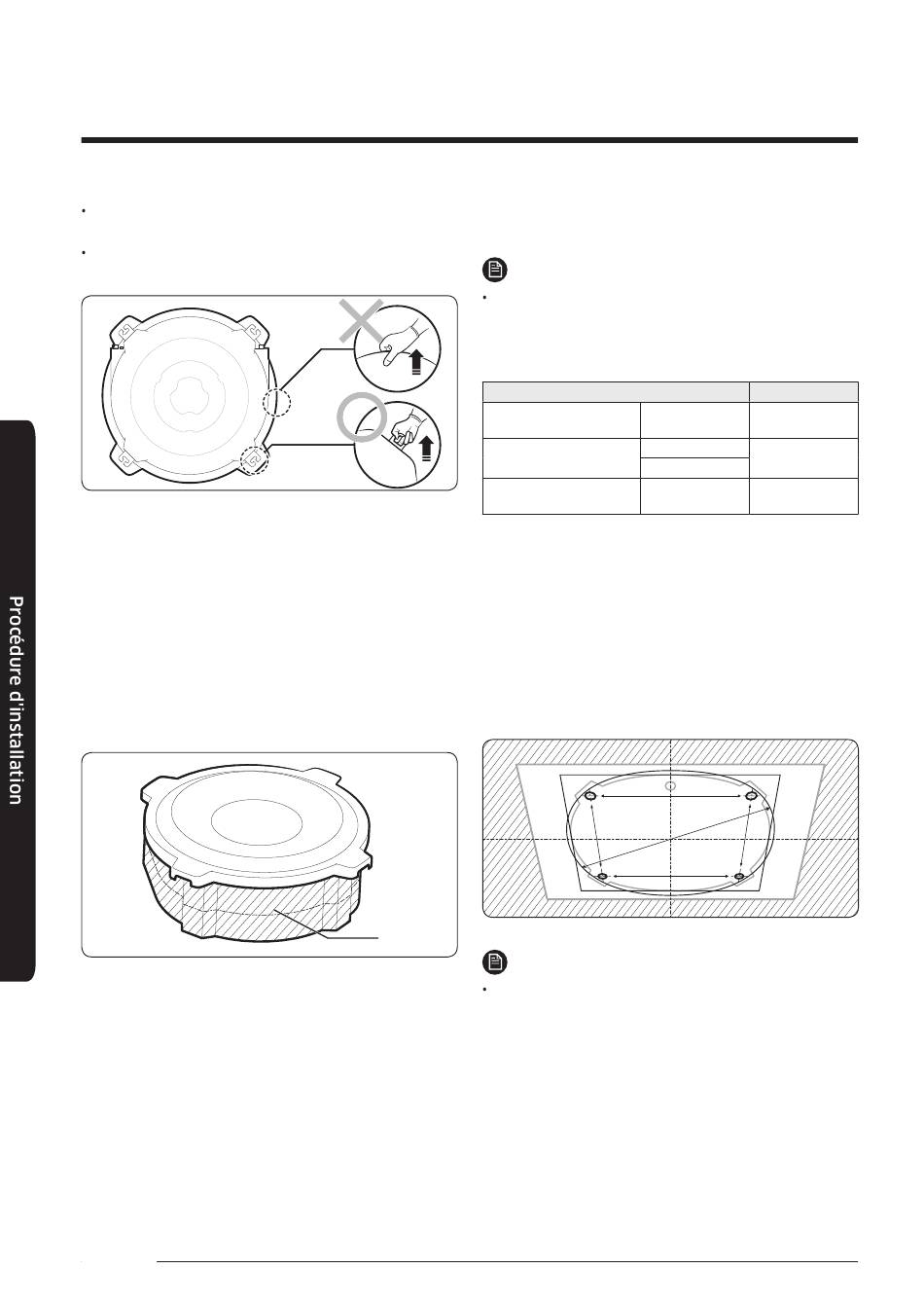

Procédure d'installation
Lorsque vous la déplacez, ne tenez pas l'unité intérieure
par l'évacuation, pour éviter de l'endommager.
Pour déplacer l'unité intérieure, tenez-la par le coin de la
plaque de suspension.
Étape 3 Optionnel : Isolation du
corps de l'unité intérieure
Si vous installez une unité intérieure de type cassette
sur un plafond alors que la température dépasse 27°C
et que l'humidité dépasse 80%, vous devez isoler
le corps de l'unité intérieure au moyen d'un isolant
supplémentaire polyéthylène d'une épaisseur de 10 mm
ou d'un isolant équivalent.
Pour l'opération d'isolation, découpez la partie par
laquelle les tuyaux sortiront.
8
Français
Isolez l'extrémité du tube et les parties courbes avec un
isolant distinct.
REMARQUE
A : Référence de la circonférence extérieure de l'unité
(Pour l'isolation du corps de l'unité intérieure, utilisez A
comme référence de sa circonférence extérieure.)
Type et modèles d'unités intérieures
Cassette 360 type <S>
(947 x 947 x 281)
Cassette 360 type <L>
(947 x 947 x 365)
Cassette 360 type <L+>
(947 x 947 x 365)
Étape 4 Installation de l'unité intérieure
Les contraintes suivantes doivent être prises en compte
pour déterminer l'emplacement du climatiseur.
1 Déterminez les positions des trous pour le tube et le
tuyau d'évacuation, comme indiqué sur le gabarit en
papier, et percez le trou d'un diamètre intérieur de
14 mm.
A
REMARQUE
Le diagramme en papier est susceptible de se déformer
légèrement en fonction de la température ou de
l'humidité. Aussi, avant de percer les trous, assurez-vous
de l'exactitude des mesures entre les repères.
(Unité: mm)
Dimensions
AC071RN4PKG
2610 x 130
AC100RN4PKG
2610 x 215
AC120RN4PKG
AC140RN4PKG
2610 x 215
