Angle de courbure maximum autorisé.
Unité
intérieure
REMARQUE
Si un tuyau d'évacuation concentré est installé, référez-
vous à la figure ci-dessous.
Tige filetée de suspension
Évent d'aération
individuel
Conduit d'évacuation
principal

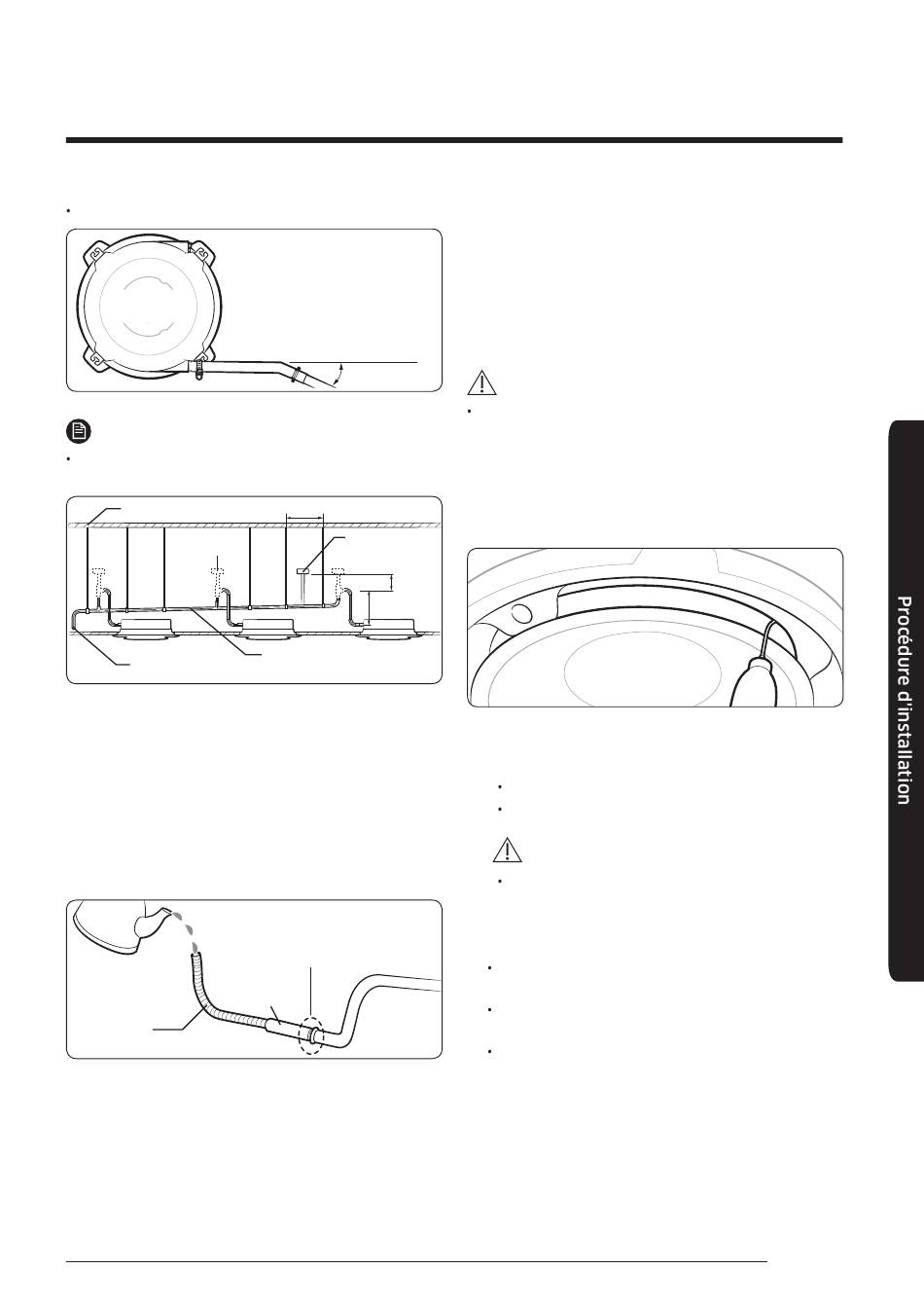

Étape 11 Exécution de l'essai
d'évacuation
1 Faites un test de fuite sur la partie du raccord du
flexible avec le tuyau de tuyau d'évacuation :
a Reliez un tuyau général au raccord du flexible de
l'unité intérieure, et versez-y de l'eau.
Tuyau flexible
Tuyau
Max. 30˚
1000 à 1500 mm
Évent d'aération
principal
(doit être installé)
200 mm
ou plus
300 à 550 mm
Tuyau central horizontal de
drainage (pente d'au moins 1/100)
Vérification partielle
des fuites d'eau
b Après avoir versé de l'eau, replacez le capuchon
de caoutchouc sur le raccord du flexible de
l'unité intérieure et fixez le fermement avec une
bague pour éviter les fuites.
c Vérifiez qu'il n'y a pas de fuite au niveau de
l'adhésif utilisé pour le flexible et le tuyau
d'évacuation.
ATTENTION
Le test antifuite doit être effectué pendant au moins 24
heures.
2 Vérifiez l'écoulement de l'eau de condensation :
a Versez environ 2 litres d'eau dans bac à
condensat de l'unité intérieure, comme indiqué
dans l'image.
b Lorsque les branchements électriques sont
terminés
Allumez les unités intérieure et extérieure.
Faites fonctionner le mode Cool.
ATTENTION
Ce n'est qu'en mode Cool que vous pouvez vérifier le
fonctionnement de la pompe d'évacuation.
Lorsque les branchements électriques n'ont pas
été effectués
Ôtez le couvercle du boitier de contrôle de l'unité
intérieure.
Raccordez l'alimentation électrique (220V~240V,
50Hz) aux terminaux L et N.
Refermez le couvercle de la boite de contrôle et
allumez l'unité intérieure.
15
Français
