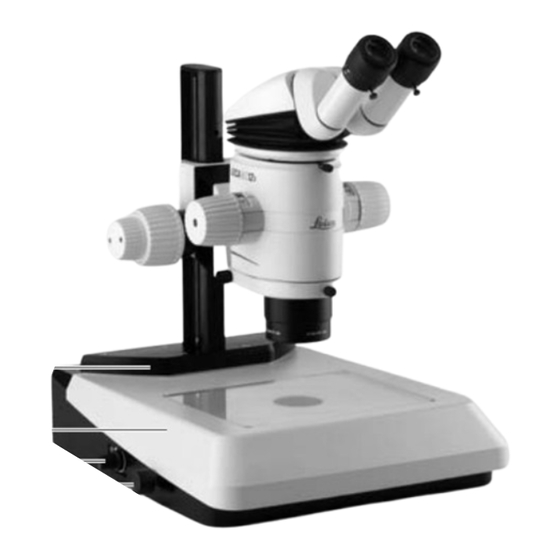

TL ST
(MDG 28)
Mode d'emploi

Publicité

Table des Matières
loading

Manuels Connexes pour Leica TL ST

Sommaire des Matières pour Leica TL ST

  • Page 1 Socle de diascopie TL ST (MDG 28) Mode d’emploi...

  • Page 2: Table Des Matières

    Dimensions ..........16 Caractéristiques techniques ......17 Socles de diascopie TL ST – Sommaire...
  • Page 3 Chère cliente, Cher client, Nous vous remercions de nous témoigner votre confiance en achetant les produits performants et de grande valeur de Leica Microsystems. Nous espérons qu'ils vous apporteront plaisir et réussite. Lors du développement de nos instruments, nous avons privilégié...

  • Page 4: Concept De Sécurité

    Concept de sécurité 1.1 Le mode d’emploi Le socle de diascopie TL ST est livré avec un Avant l'assemblage, la mise en service et CD-ROM interactif qui contient tous les modes l'utilisation, lisez les modes d'emploi cités d'emploi correspondants, en 20 autres langues.

  • Page 5: Symboles Utilisés

    3 est celle du bouton de réglage de l'intensité lumineuse. Avertissement d'une surface chaude Ce symbole prévient l’utilisateur qu’il ne doit pas toucher des sites caractérisés par une tempéra- ture élevée : lampes à incandescence, etc. Socle de diascopie TL ST – Concept de sécurité...

  • Page 6: Consignes De Sécurité

    Lieu d’utilisation mative/précise ou mise au point motorisée – Le socle de diascopie TL ST ne doit être utilisé – plaque de verre, clair, 220×170×4mm que dans des locaux fermés exempts de pous- –...
  • Page 7 Montage dans des appareils d’autres fabricants S’assurer que Lors du montage de produits Leica dans des – le socle de diascopie TL ST et les accessoires appareils d’autres fabricants, il faut savoir que le soient utilisés, entretenus et réparés unique- fabricant du système global ou celui qui assure sa...

  • Page 8: Éléments De Commande

    1 Plaque d'adaptation pour un montage facile des commandes de mise au point 2 Platine fixe avec plaque de verre amovible 160×110mm 3 Bouton de réglage de l'intensité lumineuse 6 Bouton de décalage du miroir de renvoi Socle de diascopie TL ST – Éléments de commande...
  • Page 9 Fig. 4 Panneau arrière du socle de diascopie TL ST 1 Vis pour le remplacement de la lampe halogène 2 Prise d'alimentation électrique 3 Interrupteur principal Socle de diascopie TL ST – Éléments de commande...

  • Page 10: Assemblage

    à six pans creux. 3.3 Montage de l'adaptateur intermédiaire Sur le nouveau socle de diascopie TL ST, la distance entre la commande de mise au point et l'axe optique est plus grande. Pour compenser cela, il faut monter l'adaptateur fourni entre la colonne et le porte-microscope.

  • Page 11: Utilisation

    (1.3). 4.2 Commande de la lumière transmise Le socle de diascopie TL ST dispose d'un régula- teur coulissant qui actualise la position du miroir de renvoi dans le socle au fur et à mesure du décalage du miroir. Ainsi, le miroir est toujours à...

  • Page 12: Changement De Lampe Halogène

    Ne saisissez jamais la lampe halogène neuve avec vos mains nues, car cela réduirait considéra- blement la durée de vie de la lampe ! Introduisez la nouvelle lampe dans la douille. Faites les étapes précédentes mais en sens inverse. Socle de diascopie TL ST– Utilisation...

  • Page 13: Entretien Et Maintenance

    • des huiles et lubrifiants. Ne jamais graisser les surfaces de guidage et les pièces mécaniques. Socle de diascopie TL ST – Entretien et maintenance...

  • Page 14: Tableau Synoptique

    10 446 350 10 447 393 10 447 394 10 447 342 10 447 395 10 446 340 10 447 400 10 446 341 10 447 398 10 447 443 10 447 431 Socle de diascopie TL ST – Tableau synoptique...

  • Page 15: Éléments Livrés

    10 446 303 Accessoires Ergo Support universel, ∅ 120mm 10 446 304 10 447 431 Leica ErgoRest (repose-main pour 10 446 228 Plaque de verre avec polariseur, un travail sans fatigue) ∅ 120mm Socle de diascopie TL ST – Éléments livrés...

  • Page 16: Dimensions Du Socle De Diascopie

    Dimensions du socle de diascopie Dimensions en mm Socle de diascopie TL ST – Dimensions...

  • Page 17: Caractéristiques Techniques

    Obturateur interne/Commande de la lampe Porte-filtre intégré Optique traitée pour l'élévation de la température de couleur Adaptation pour ouverture num. élevée Fonctions de commande à distance Patins AntiShock™ Dimensions du socle (L×H×P, en mm) 340×430×85 Socle de diascopie TL ST – Caractéristiques techniques...
  • Page 18 Socle de diascopie TL ST...
