4
35
48
5
13
12
30
10
30
6
7
8
48
37
©2019 Precor Inc. | Dips assis RSL 215 | Guide d'assemblage
15
1 vis à tête creuse M10 x 65 mm
48
2 rondelles, 11 mm
1 contre-écrou nylon M10
Outils : Clé hexagonale, 8 mm
Clé à douille, 17 mm
1 tige de guidage avec capuchon
44
2 embouts de protection
1 entretoise de poids supplémentaire, 76 mm (3 po)
1 poids supplémentaire
1 poignée du poids supplémentaire
16
1 contrepoids
16
Outils : Clé hexagonale, 6 mm
Clé dynamométrique
35

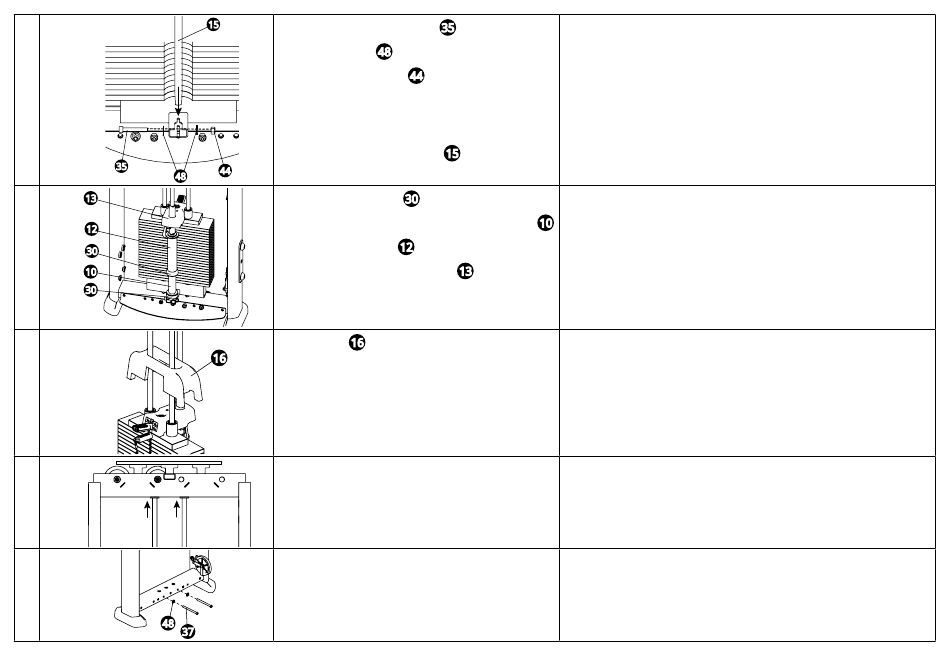

Préparez la base inférieure pour la structure du poids supplémentaire.
Insérez la vis de retenue dans le support de l'entretoise de la pile de
poids.
44
Retirez le capuchon de la tige de guidage et placez la tige dans l'ouverture
15
du support fixée par la vis.
30
Placez un embout de protection sur la troisième tige de guidage, puis
l'entretoise de poids supplémentaire, un autre embout de protection,
10
le poids supplémentaire et la poignée du poids supplémentaire.
12
13
Placez le contrepoids sur les deux tiges avant et la poignée.
Redressez les deux tiges de guidage avant en position verticale.
Demandez à votre assistant de soulever les tiges de guidage dans la
partie supérieure du cadre.
Pendant que l'assistant tient les tiges dans le cadre supérieur, remettez
les deux boulons en place sous les tiges de guidage du cadre inférieur et
fixez-les à la plaque de protection. Laissez les tiges de guidage tomber sur
les boulons et serrez-les complètement. Serrez les vis M10 à un couple de
43 Nm (32 ft-lb).
11
