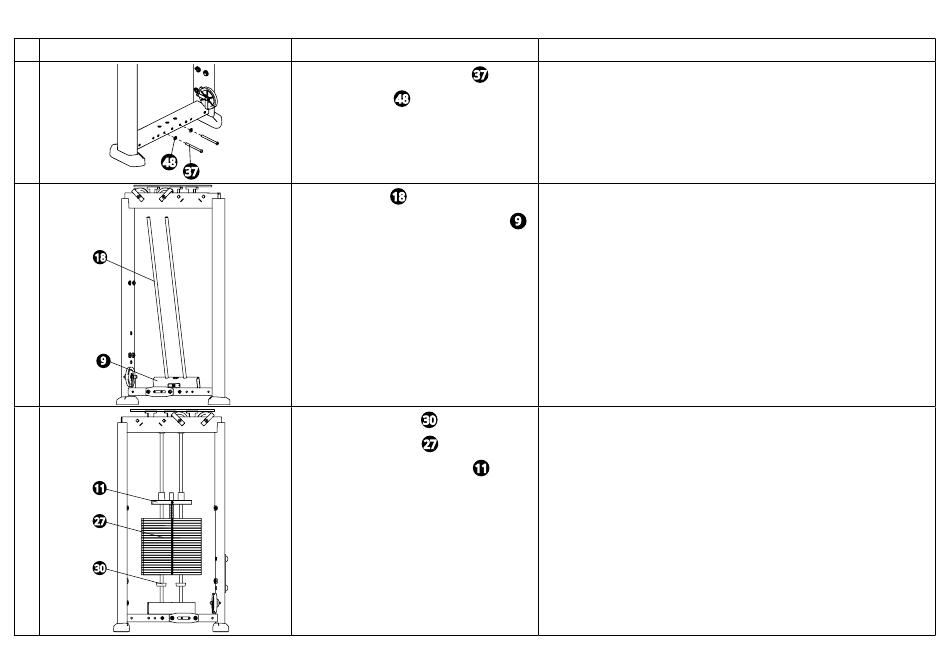

Terminer la pile de poids
1
48
37
2
18
9
3
11
27
30
©2019 Precor Inc. | Dips assis RSL 215 | Guide d'assemblage
Matériel
37
2 vis à tête bombée M10 x 125 mm
48
2 rondelles, 11 mm
Outil : Clé hexagonale, 6 mm
18
2 tiges de guidage
1 entretoise de pile de poids, 25 mm (1 po)
2 embouts de protection
30
27
23 poids de 4,5 kg (10 lb)
11
1 structure de la plaque supérieure
Instructions
Retirez les vis des tiges de guidage installées à l'étape 1 de l'assemblage
du cadre.
Alignez l'entretoise de la pile de poids sur les trous à la base de la tour.
Insérez les deux tiges de guidage de poids et penchez-les vers l'extérieur
9
d'environ 15 cm (6 pouces) pour avoir suffisamment d'espace pour les poids.
Le côté plat de l'entretoise de la pile de poids doit se trouver côté utilisateur.
Faites glisser un embout de protection sur chaque tige. Mettez les poids
sur les tiges. Assurez-vous que le côté avec les trois trous se trouve côté
utilisateur et le trou seul à l'arrière. Mettez la plaque supérieure sur les poids.
Les poids et la plaque supérieure doivent être alignés à ras du côté utilisateur.
10
