8
6
35
7
44
9
8

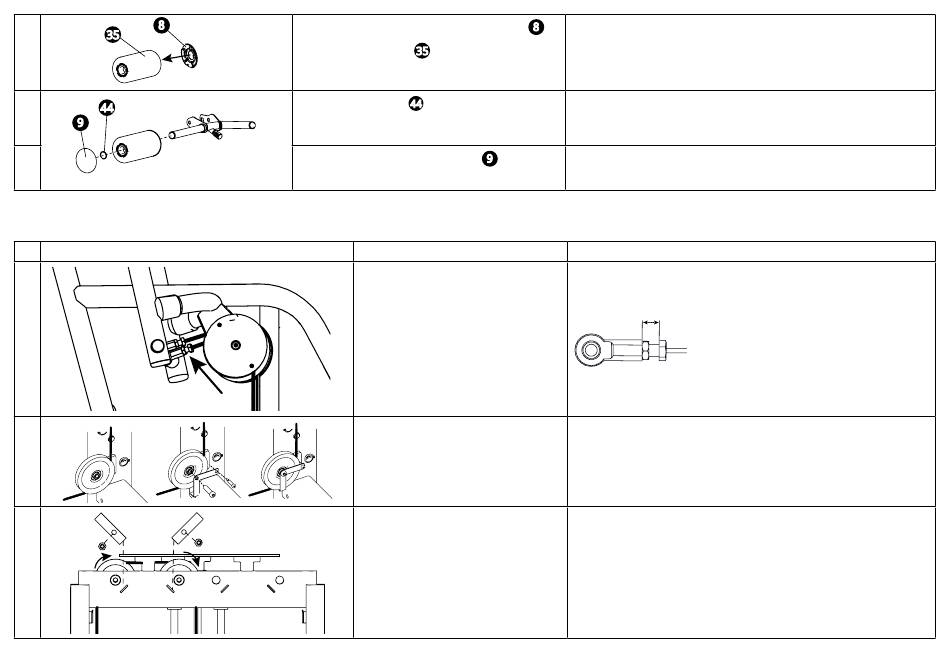

Faire passer le câble
1
2
3
©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d'assemblage
2 anneaux-bouchons pour rouleau rembourré
2 rouleaux rembourrés
35
2 anneaux de retenue
44
Outil : Pince à anneau de retenue
2 bouchons pour rouleau rembourré
Matériel
Outils : Deux clés plates, 19 mm
Outils : Clé hexagonale, 8 mm
Clé hexagonale, 4 mm
Outils : Clé hexagonale, 8 mm
Clé plate, 19 mm
Clé dynamométrique
8
Emboîtez les anneaux-bouchons sur les rouleaux rembourrés.
Faites glisser les rouleaux rembourrés avec les anneaux-bouchons sur
les arbres des barres du cale-cuisses. Fixez les rouleaux rembourrés.
9
Emboîtez les bouchons pour rouleau rembourré sur chaque rouleau
rembourré.
Instructions
Demandez à l'assistant de soulever les deux bras et fixez les câbles aux
bras. Tenez l'extrémité de la tige et serrez l'écrou. La distance maximale
est de 25 mm.
Pour faire passer le câble autour de la poulie inférieure de la pile de
poids, retirez le dispositif de retenue de câble. Faites passer le câble
autour de la poulie, puis remettez le dispositif de retenue de câble
en place.
Pour faire passer le câble dans les poulies supérieures de la pile de
poids, retirez les dispositifs de retenue de câble, faites passer les câbles
et remettez les dispositifs de retenue en place. Serrez à un couple de
67 Nm (50 ft-lb).
9
