©2019 Precor Inc. | Tirage vertical divergent RSL 314 | Guide d'assemblage
2 vis à tête creuse M12 x 35 mm
2 rondelles bombées
Outil : Clé hexagonale, 10 mm
15
2 vis à tête creuse M12 x 35 mm
2 rondelles, 13 mm
6
Outil : Clé hexagonale, 10 mm
1
Outils : Clé hexagonale, 10 mm
Clé à douille, 19 mm
Clé dynamométrique
48

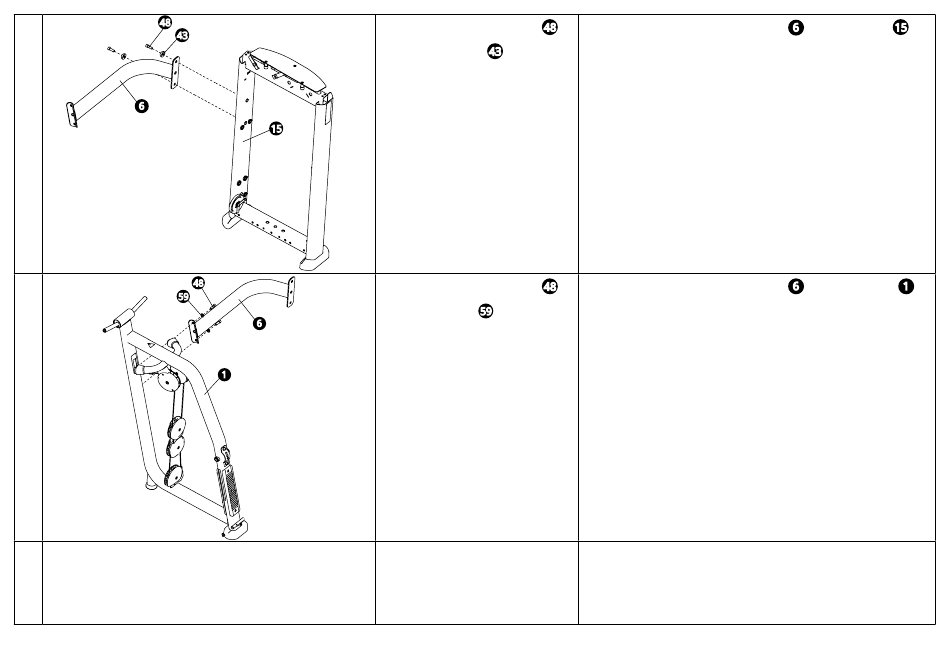

Fixez l'entretoise transversale supérieure
43
48
Fixez l'entretoise transversale supérieure
59
Basculez doucement le cadre pour l'aligner. Serrez toutes les vis M12
à un couple de 75 Nm (55 ft-lb).
Ne serrez pas les vis M10 installées lors de l'étape 1 pour le moment.
Vous devrez les enlever temporairement lors d'une étape ultérieure.
6
à la pile de poids
15
.
6
au cadre principal
1
.
6
