Mise en service

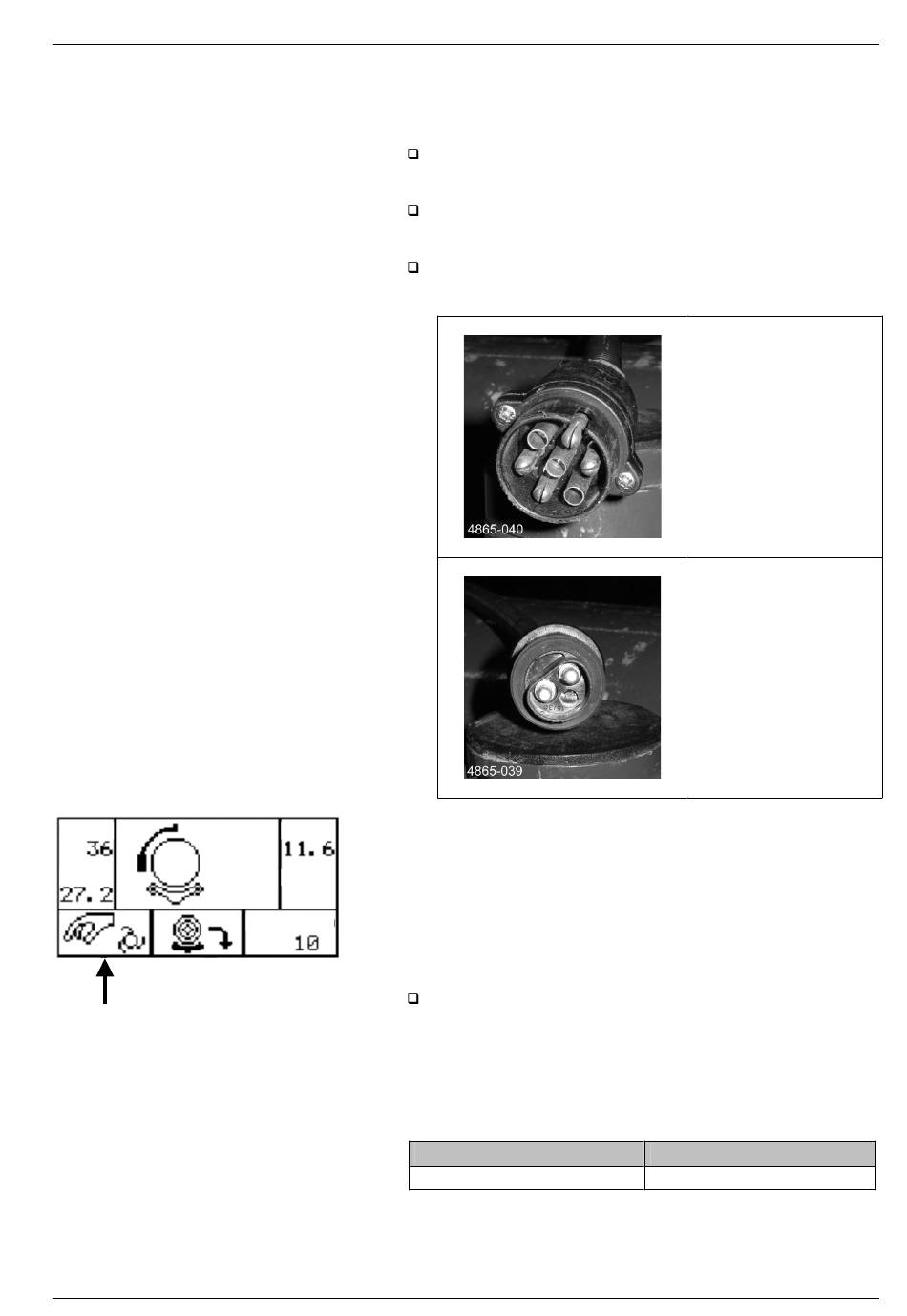

Raccordement de la commande et de l'éclairage
Balles
Balles
Balles
Balles
Heures
Heures
Heures
Heures
Figure 15
34
Une fois la liaison électrique établie, l'appareil de commande
Volt.
Volt.
Volt.
Volt.
fait retentir une suite de bips et l'écran d'ouverture apparaît.
L'appareil de commande se trouve dans le mode semi-
t/min
t/min
t/min
t/min
automatique après le démarrage (flèche à la Figure 15).
Pendant la conduite sur route, l'appareil de commande peut
Tours
Tours
Tours
Tours
être posé sur une pièce métallique de la cabine grâce à sa par-
tie arrière magnétique.
Une prise de courant sous charge selon DIN 9860 est néces-
saire pour raccorder l'appareil de commande au tracteur. La
protection par fusible doit être de 30 A. Si le tracteur ne pos-
sède pas de prise électrique standard 12 V : faire la demande
d'un câble de batterie et d'un fusible 16 A au S.A.V. :
Pièce de rechange
Câble de batterie et fusible 16 A
Pour le raccordement de l'éclairage : introduire le connec-
teur à 7 fiches dans la prise de courant correspondante du
tracteur.
Pour le raccordement de la commande : introduire le
connecteur à 2 fiches E-LINK dans la prise de courant
correspondante du tracteur.
Avant de rouler sur route : contrôler le bon fonctionnement
du système d'éclairage.
Faire démarrer le moteur du tracteur.
Connecteur à 7 broches pour
le raccordement de l'éclairage
Connecteur à 2 broches pour
le raccordement de l'alimenta-
tion électrique
Prise de courant sous charge
selon DIN 9680 nécessaire.
Protection par fusible 30 A.
Numéro de référence
0972.129.27.00
ATTIS HR 16
