4.3.1 Boîtier de commande avec PCB et contrôle de l'identification
Le PCB sur lequel le logiciel Lely Grazeway est exécuté est placé dans le boîtier de commande (3) (voir
figure 5 à la page 4-2). Le PCB contrôle les électrovannes qui actionnent les portes. Le PCB est connecté à
la cellule photoélectrique et enregistre si une vache se trouve à l'intérieur du Lely Grazeway.
Le boîtier de commande est connecté au box à des fins de contrôle de l'identification. Quand une vache se
trouve dans le Lely Grazeway, le contrôle de l'identification identifie la vache. Le PCB reçoit l'ID d'une
vache identifiée. Le PCB reçoit également des informations de Lely T4C via le câble réseau et envoie des
informations à Lely T4C.
4.3.2 Cellules photoélectriques
La ou les cellules photoélectriques comportent un élément émetteur (LED infrarouge) et un élément
récepteur (photodiode). Si une vache se trouve dans le Lely Grazeway, un signal est envoyé au PCB.
Lely Grazeway avec ID ISO
Un Lely Grazeway avec ID ISO contient une cellule photoélectrique :
La cellule photoélectrique (5) (voir figure 5 à la page 4-2) est placée à l'intérieur du boîtier de
•
commande ; cette cellule photoélectrique détermine si une vache se trouve à l'intérieur du Lely
Grazeway.
Lely Grazeway avec ID IR ou LD
Un Lely Grazeway avec ID IR ou LD contient trois cellules photoélectriques :

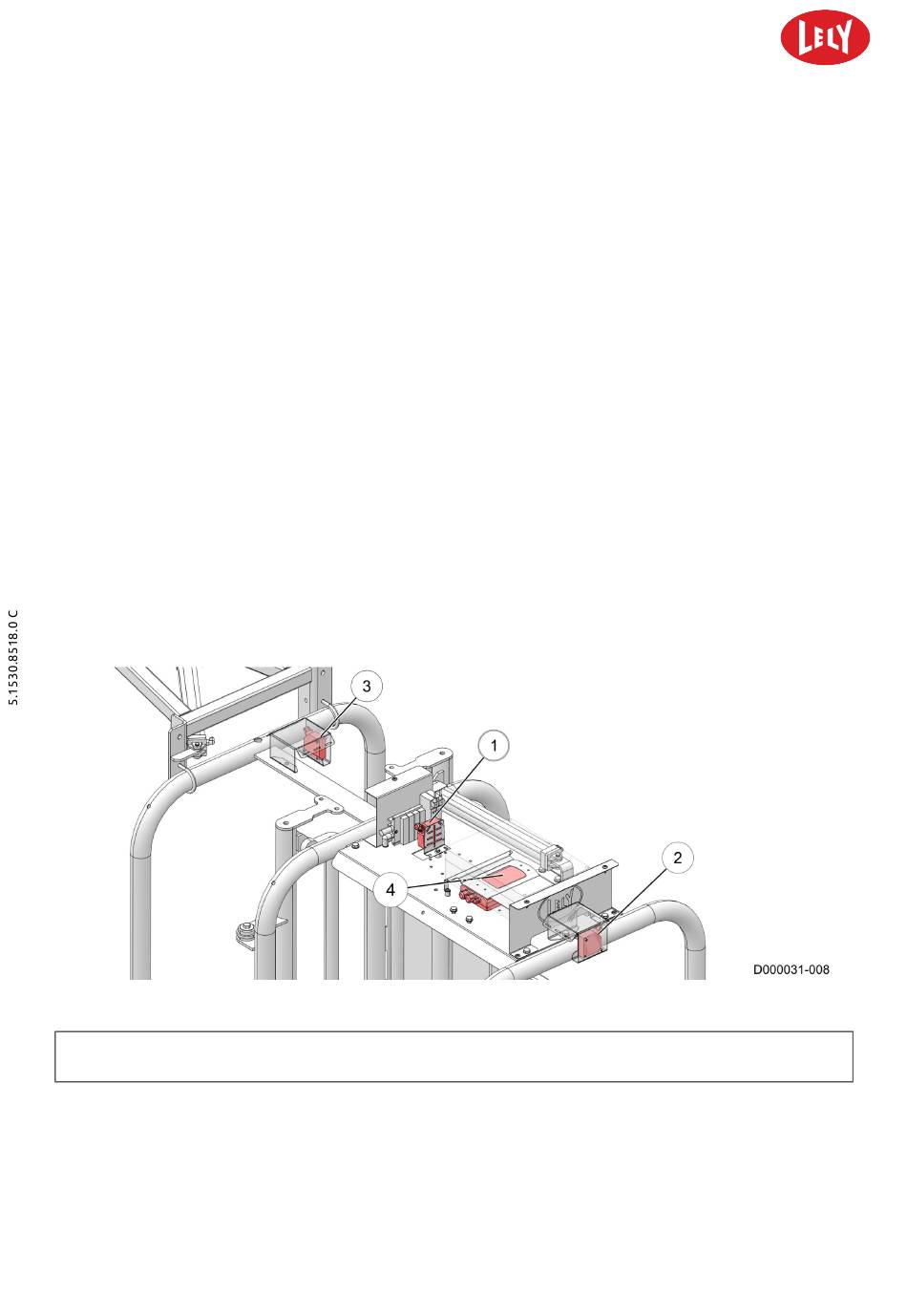

Figure 6. Emplacement des cellules photoélectriques du lecteur IR ou LD du Lely Grazeway
LÉGENDE : 1. Cellule photoélectrique 1 - 2. La cellule photoélectrique 2 active le lecteur IR ou LD - 3. La cellule photoélectrique 3
détecte que la vache a quitté le Lely Grazeway - 4. Lecteur Qwes IR ou LD
Quand la cellule photoélectrique 2 (2) détecte une vache dans le Lely Grazeway, le lecteur Qwes IR ou
•
LD s'active. Le lecteur Qwes IR ou LD lit le médaillon et envoie l'ID de la vache au PCB. Ensuite, le
lecteur Qwes IR ou LD se désactive.
Si une deuxième vache suit la première, la cellule photoélectrique 2 continue à détecter une vache.
•
Uniquement quand la cellule photoélectrique 3 (3) détecte que la première vache a quitté le Lely
Grazeway, le lecteur s'active quand la cellule photoélectrique 2 détecte une (deuxième) vache.
