RIA46

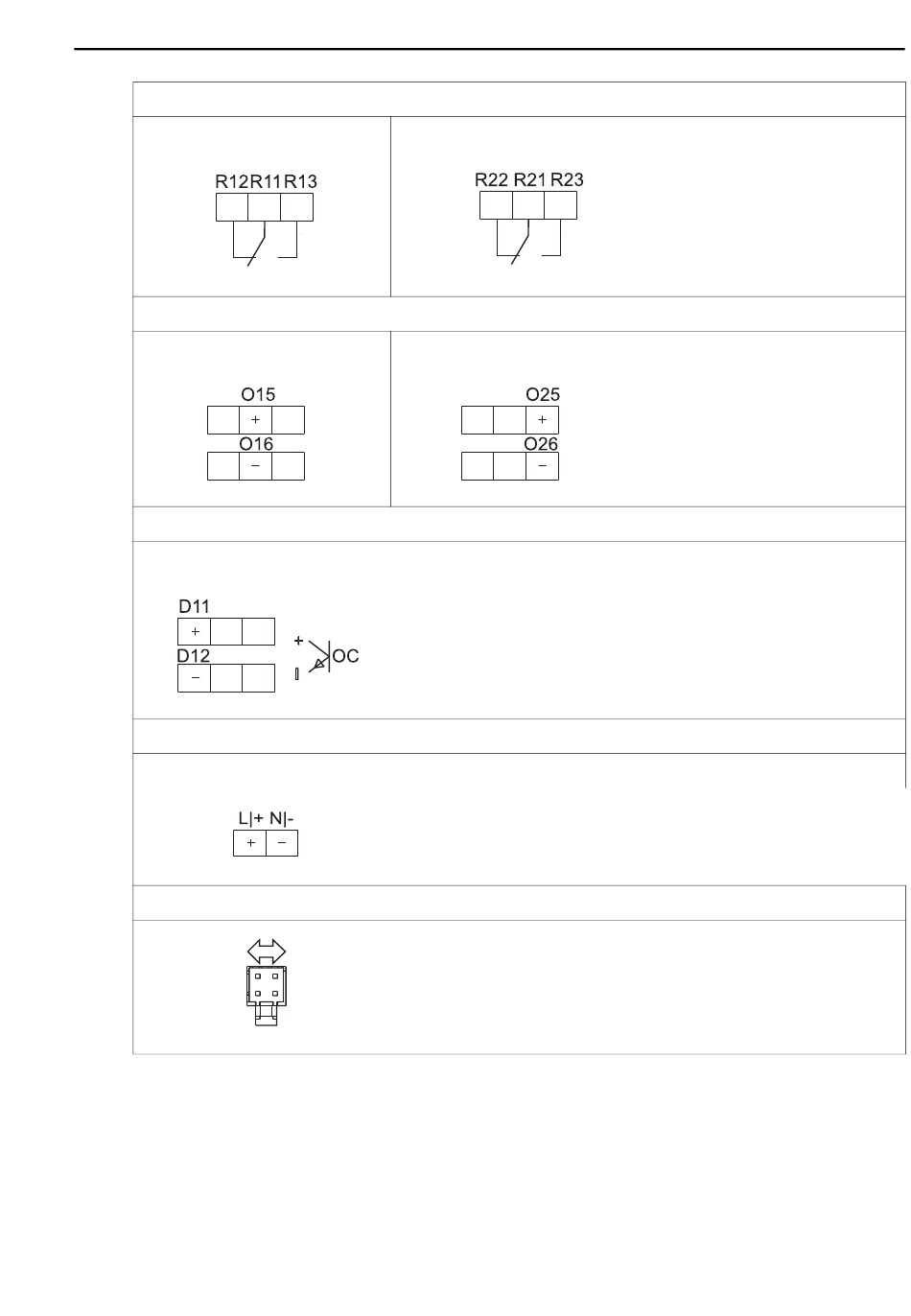

Anschluss Relais
Relais 1
Anschluss Analogausgang
Analogausgang 1
Anschluss Digitalausgang
Digitalausgang / Open Collector
Anschluss Spannungsversorgung
24 bis 230 V AC/DC (-20 % / +10 %) 50/60 Hz
Schnittstelle zur Konfiguration mit PC-Software FieldCare
"
Achtung!
Ist bei langen Signalleitungen mit energiereichen Transienten zu rechnen, empfehlen wir die
Vorschaltung eines geeigneten Überspannungsschutzes.
Endress+Hauser
Relais 2
a0010740
Analogausgang 2
a0010742
a0010744
!
Hinweis!
Beim Kunststoffgehäuse wird kein Schutzleiter angeschlossen.
Beim Aluminiumgehäuse (optional) kann der Schutzleiter am inneren Erdungs-
anschluss des Gehäuses angeschlossen werden.
a0010746
a0010417
a0010741
a0010743
Verdrahtung
