BFT LIBRA-MA-R Instructions D'utilisation Et D'installation page 28

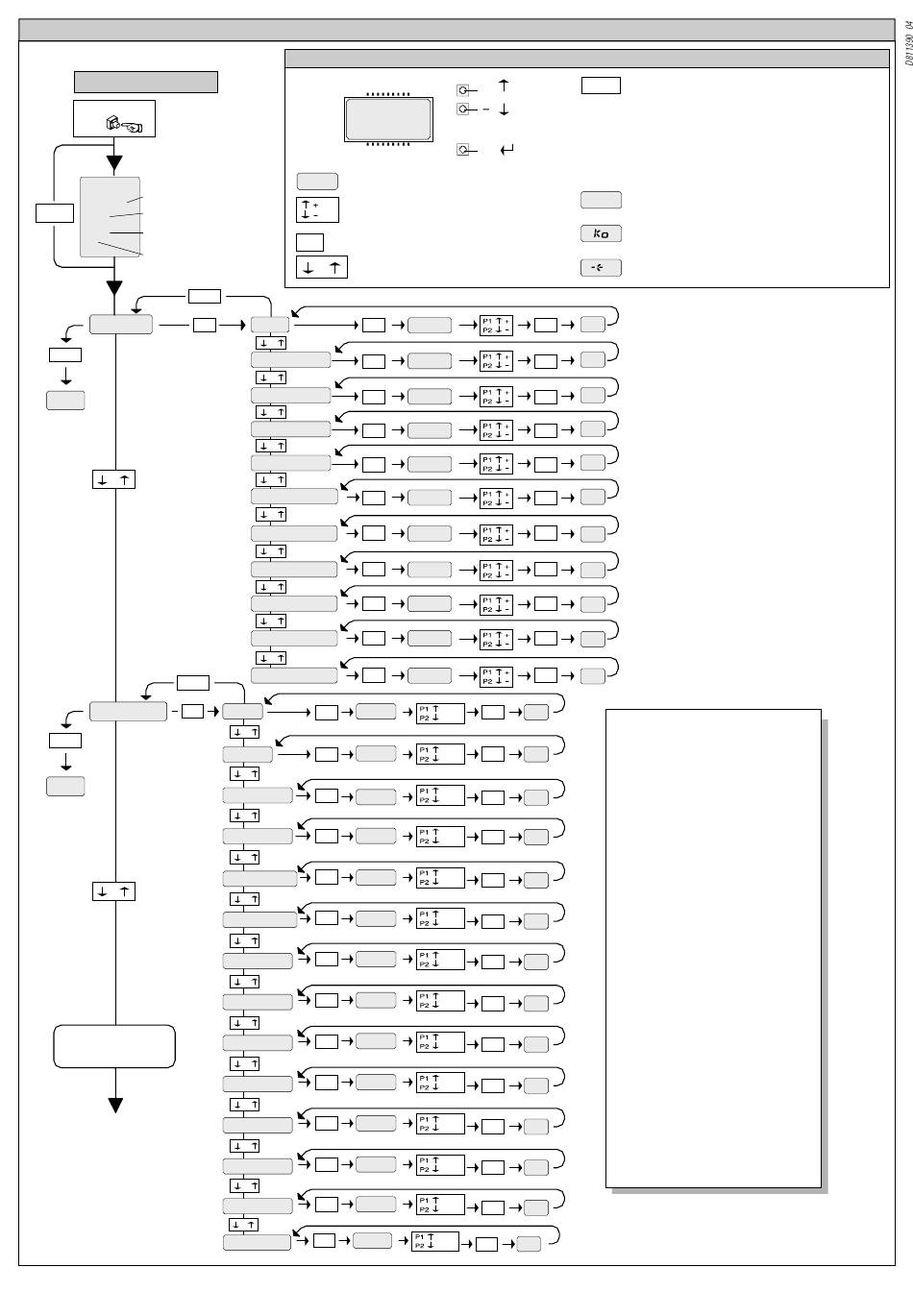

MENÜZUGRIFF
Taste OK drücken
OK
BFT
Software-Versione Steuerung
LIBRA1. 0
Gesamtzahl Betriebsvorgänge
OK
0000
(in Tausend)
Betriebsvorgänge seit letztem
0000
Wartungstermin (in Tausend)
00
Zahl gespeicherte
Fernsteuerungen
PARAM
+/-
END
- +
+/-
LOGIC
OK
+/-
END
- +
FOLGENDE MENÜS
FIG. B
28 - LIBRA-MA-R - Ver. 04
8888
[ 00 ]
Voreinstellungswert
Erhöhung / Verringerung Parameter
/ON
/OFF
oder Umschaltung ON/OFF
Taste OK drücken (Enter / Bestätigung)
OK
Menüdurchlauf
- +
(+ = vorheriges - = nächstes)
+/-
TCA
OK
- +
d. m1
- +
d. m2
- +
d. m1 verl.
+
-
d. m2 verl.
+
-
t verzigern auf
+
-
t verzigern ZU
- +
t. gesh. m1
- +
t. gesh. m2
+
-
verl. gesch.
+
-
zone.
TCA [oFF]
OK
- +
3 schritt
[off]
OK
- +
impulsBL. auf
[off]
OK
- +
schnellschlies.
[off]
OK
- +
[off]
fotoz. auf
OK
- +
TEST PHOT [off]
OK
- +
[off]
sca 2ch
OK
- +
[off]
i mOT activ
OK
- +
[off]
drucstabil
OK
- +
[off]
totmann
OK
- +
[off]
fest code
OK
- +
[on]
prog. func
OK
- +
[off]
master
OK
- +
[off]
start open
OK
Fig. A
+
OK
[0010]
OK OK
[0050]
OK OK
[0050]
OK OK
[0045]
OK OK
[0045]
OK OK
[0010]
OK OK
[0010]
OK OK
[0050]
OK OK
[0050]
OK OK
[0002]
OK OK
[0000]
OK OK
ON PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
ON
PRG
OK
OFF
LEGENDA
Gleichzeitig die Tasten + und - drücken.
+/-
Die gleichzeitige Betätigung der Tasten + und - gestattet
das Verlassen des Menüs, mit dem man gerade arbeitet,
und die Rückkehr zum voranggehenden Menü. Werden
die Tasten auf der Hauptmenüebene gedrückt, verläßt
man den Programmiermodus und das Display wird
ausgeschaltet.
Die vorgenommenen Änderungen werden erst nach
Drücken von OK gespeichert.
PRG
Meldung Programmierung läuft
Meldung KO! (Fehler Wert oder Funktion)
Meldung "Bitte warten" (Wert oder Funktion
eingeben)
PRG
PRG
PRG
PRG
PRG
PRG
PRG
PRG
PRG
PRG
PRG
MENÜ PARAMETER
TCA, Wertangabe in Sekunden
(Voreinstellung 10=10s, min 3=3s, max
60=60s)
Drehmoment Mot 1, Wertangabe in %
(Voreinstellung 50%, min 1%, max 99%)
Drehmoment Mot 2, Wertangabe in %
(Voreinstellung 50%, min 1%, max 99%)
Drehmoment Mot 1, Wertangabe in %
(Voreinstellung 45%, min 1%, max 99%)
Drehmoment Mot 2, Wertangabe in %
(Voreinstellung 45%, min 1%, max 99%)
T Öffnungs-Verzögerung, Wertangabe in
Zehntelsekunden(Voreinstellung 10=1s, min
10=1s, max 100=10s)
T Schließungs-Verzögerung, Wertangabe in
Zehntelsekunden (Voreinstellung 10=1s, min
10=1s, max 100=10s)
Dauer verlangsamte Geschwindigkeit Mot 1
Wert in Sekunden (Werkseinstellung 5=5s,
min 1=1s, max 30=30s)
Dauer verlangsamte Geschwindigkeit Mot 2
Wert in Sekunden (Werkseinstellung 5=5s,
min 1=1s, max 30=30s)
Verlangsamte Geschwindigkeit
0=Verlangsamung deaktiviert
1=50% der Normalgeschwindigkeit
2=33% der Normalgeschwindigkeit
3=25% der Normalgeschwindigkeit
Zone numerischer Wert
(Vorbesetzung 0, min 0, max 127)
