8.2.2.

Programme de maintenance

Le tableau suivant indique les fréquences d'entretien avec les intervalles périodiques d'intervention et les opérations de main-
tenance ordinaire.
Il est en outre conseillé de faire référence aux règles suivantes:
- Même les disjoncteurs qui manœuvrent peu, qui restent fermés ou ouverts pendant de longues périodes, doivent être soumis
au programme de maintenance.
- Pour les disjoncteurs dotés de déclencheurs SACE PR121 il est recommandé d'installer le compteur de manœuvres mécanique
(fourni sur demande); le déclencheur SACE PR122 et SACE PR123 avec Vaux permet à tout moment la visualisation, sur l'affi -
cheur prévu à cet effet, du nombre de manœuvres exécutées par le disjoncteur en service.
- Pendant le service, contrôler visuellement le disjoncteur depuis l'extérieur pour relever la présence de poussière, salissure ou
dégâts en tout genre.
Opérations d'entretien
Premier Niveau
Deuxième Niveau
(1)
Données se rapportant à une installation standard conformément aux normes de produit. Pour des applications différentes demandez à ABB Sace.
(2) Conditions atmosphériques extrêmes, atmosphère polluée ou vibrations peuvent réduire la vie de l'application. Demandez à ABB Sace.
(3) Emax LTT pour applications à basse température (-40°C ... +70°C)
8.3. Opérations d'entretien de Premier Niveau
8.3.1. Opérations préliminaires:
- ouvrir le disjoncteur et vérifi er que les ressorts de la commande sont débandés.
- en cas de disjoncteur sectionnable, opérer avec le disjoncteur débroché (DISCONNECTED) de la partie fi xe
ATTENTION: pour des interventions sur des disjoncteurs en version fi xe ou sur des parties fi xes couper la tension
au circuit de puissance et aux circuits auxiliaires et mettre à la terre de manière visible les prises aussi bien côté
alimentation que côté charge.
8.3.2. Contrôles et nettoyages généraux:
- Contrôler l'état de propreté de l'appareillage (pièces de coupure), en éliminant la poussière et les traces d'huile ou de graisse
en excédant avec des chiffons secs et propres (éventuellement utiliser un détergent non agressif - En cas de dépôts excessifs
on peut utiliser un diluant type Henkel 273471 ou équivalents).
- Vérifi er la présence des plaques signalétiques avec les caractéristiques techniques de l'appareil.
- Le nettoyage des plaques doit être fait avec des chiffons secs et propres.
- Eliminer la présence de poussière, moisissures, traces de condensation ou d'oxydation même à l'intérieur de la partie fi xe de
l'appareil, si le disjoncteur est débrochable.
- Vérifi er qu'il n'y ait pas d'objets ou d'outils dans le compartiment du disjoncteur.
8.3.3.

Connexions du disjoncteur et entre le disjoncteur et le tableau

- Enlever la poussière ou la saleté, si présente, avec des pinceaux ou des chiffons - éventuellement utiliser un détergent non
agressif. En cas de dépôts excessifs on peut utiliser un diluant type Henkel 273471 ou équivalents.
- Contrôler qu'il n'y ait pas de traces d'échauffement localisé sur les prises. Le problème se remarque par le changement de
coloration des parties en contact; les parties de contact sont habituellement de couleur argentée.
- Contrôler le serrage des boulons de fi xation des connexions aux prises (M12 - 70Nm).
ATTENTION: pour des interventions sur des disjoncteurs en version fi xe ou sur des parties fi xes couper la tension
au circuit de puissance et aux circuits auxiliaires et mettre à la terre de manière visible les prises aussi bien côté
alimentation que côté charge.
- Contrôler le serrage des vis de connexion des câbles aux borniers (0,7 Nm).

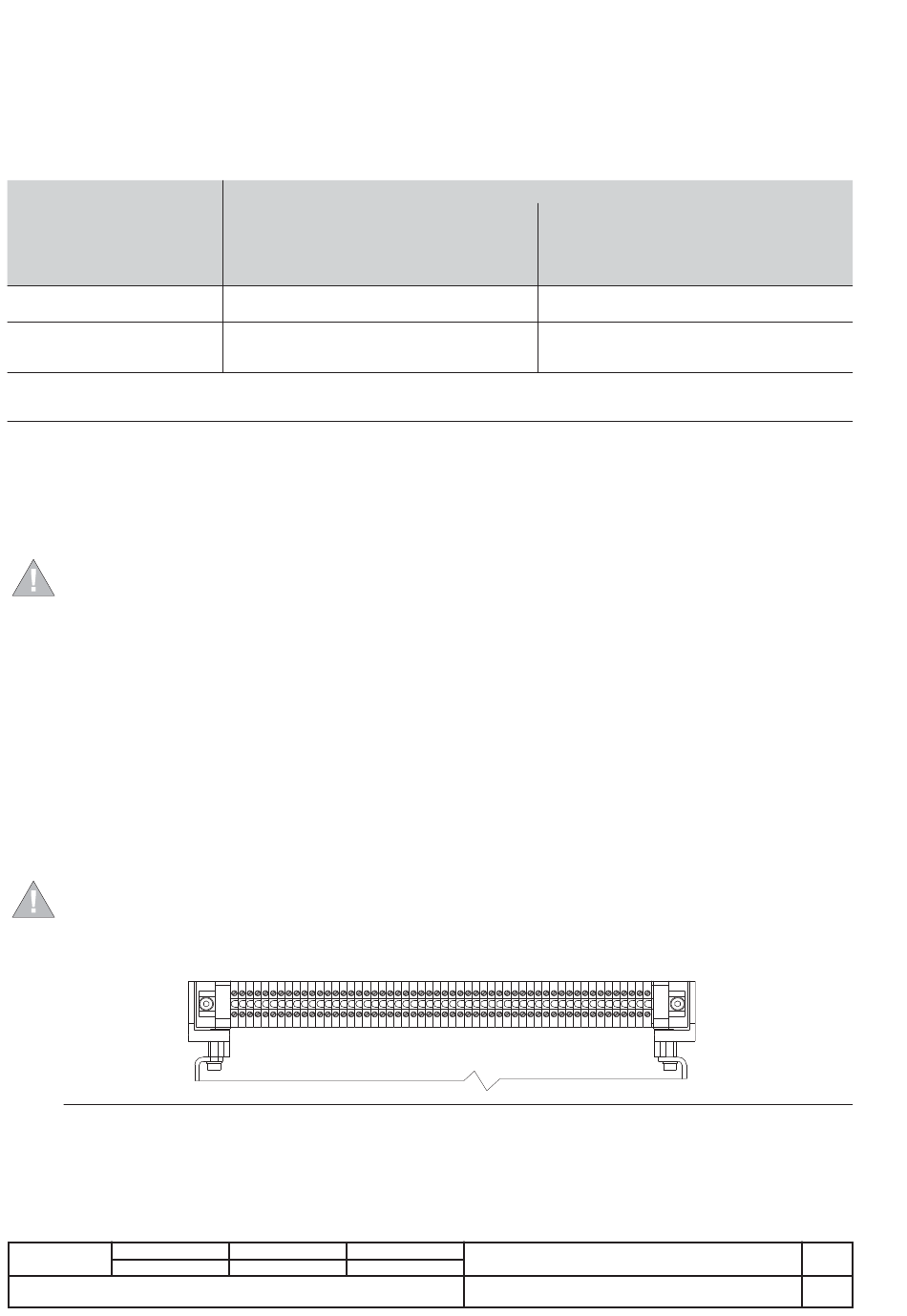

Fig. 32
Mod. L6555
Installations dans des environnements nor-
maux
Un an ou 20% endurance mécanique
ou 20% endurance électrique
Trois ans ou 50% endurance mécanique
ou 50% endurance électrique
ou après intervention sur court-circuit
Périodicité
Installations dans des milieux poussiéreux
et milieux à basse température
[ (1) =niveau de poussières mesurées > 1 mg/
6 mois ou 10% endurance mécanique
ou 10% endurance électrique
18 mois ou 25% endurance mécanique
ou 25% endurance électrique
ou après intervention sur court-circuit
Appareil
N° Doc.
1SDH000460R0004
( 2)
( 3)
m³ ]
