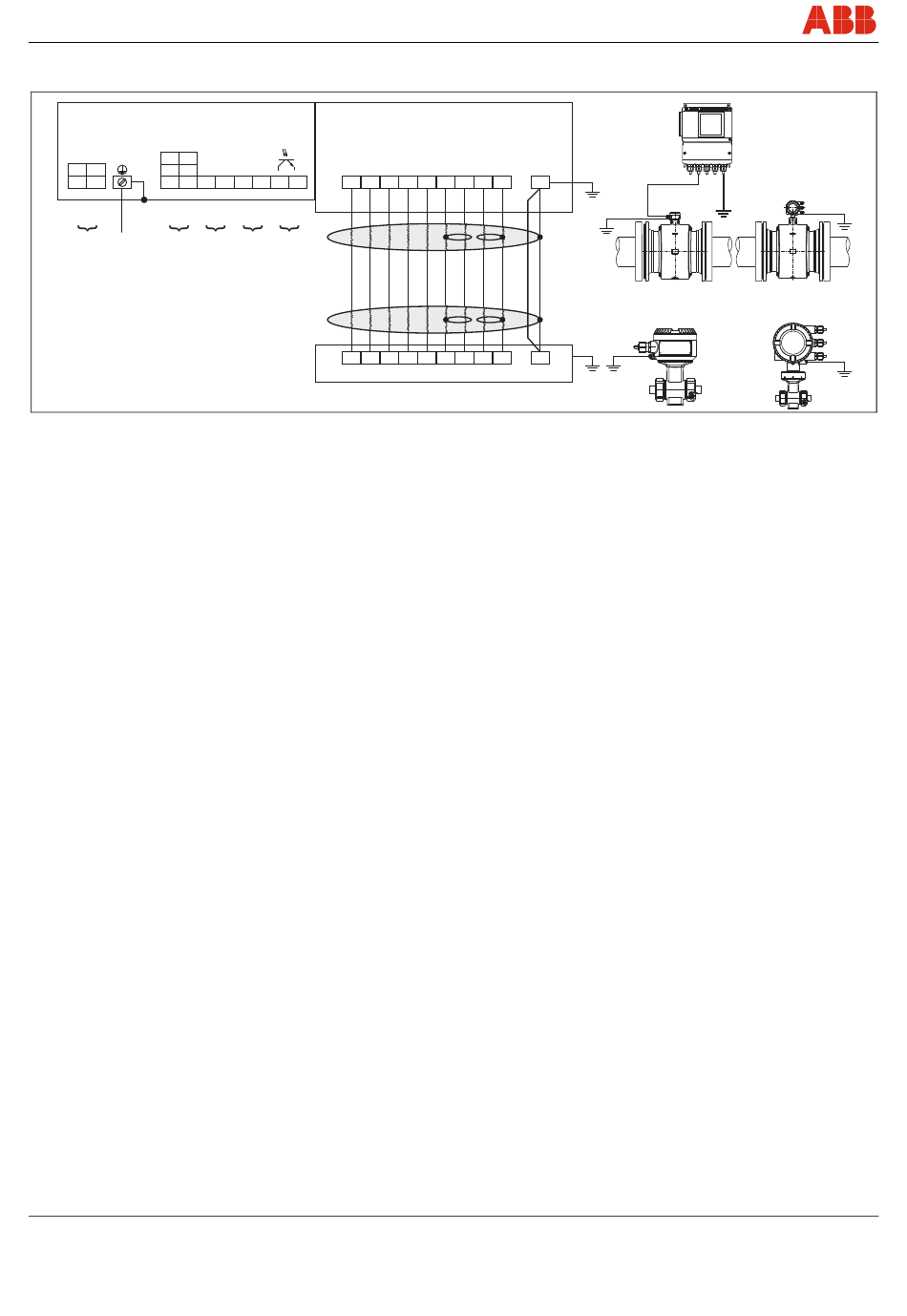

Raccordements électriques
5.3.4
Appareils avec PROFIBUS PA ou FOUNDATION Fieldbus
A
FF+ FF-
1+ 2-
PA+ PA-
L
N
97 98
51 52 81 82 41 42
1
PE
2
Fig. 43
A
Transmetteur
B
Capteur
1
Alimentation
Voir plaque signalétique
2
Communication numérique (borne 97/98)
• PROFIBUS PA selon IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (fonctionnement normal), I = 13 mA (en cas d'erreur/FDE)
Raccord de bus avec protection intégrée contre les inversions de polarité
L'adresse de bus peut être réglée à l'aide des commutateurs DIP à l'intérieur de l'appareil, via l'afficheur du transmetteur ou via le
bus de terrain.
ou
• Bus de terrain FOUNDATION selon IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (fonctionnement normal), I = 13 mA (en cas d'erreur/FDE)
Raccord de bus avec protection intégrée contre les inversions de polarité
3
Non occupé
4
Non occupé
5
Sortie numérique DO2 (borne 41 / 42) (sortie impulsions ou sortie binaire)
Fonction réglable sur place par logiciel en tant que « sortie impulsions » ou « sortie binaire ».
Le réglage usine est « sortie binaire », indication du sens d'écoulement.
La sortie est toujours une sortie « passive » (optocoupleur)
Spécifications de l'optocoupleur : U
6
Fonction mise à la terre
7
marron
8
rouge
9
orange
10
jaune
11
vert
12
bleu
13
violet
48
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I
= 220 mA , f
max
max
SE
9
10 11
12 13
SE
≤ 5250 Hz
max
FEX300, FEX500
< 50 m (200 m)
< 164 ft (656 ft)
6
6
OI/FEX300/FEX500-FR
G01032
