1.6.2.2 Plaque signalétique du modèle avec transmetteur externe

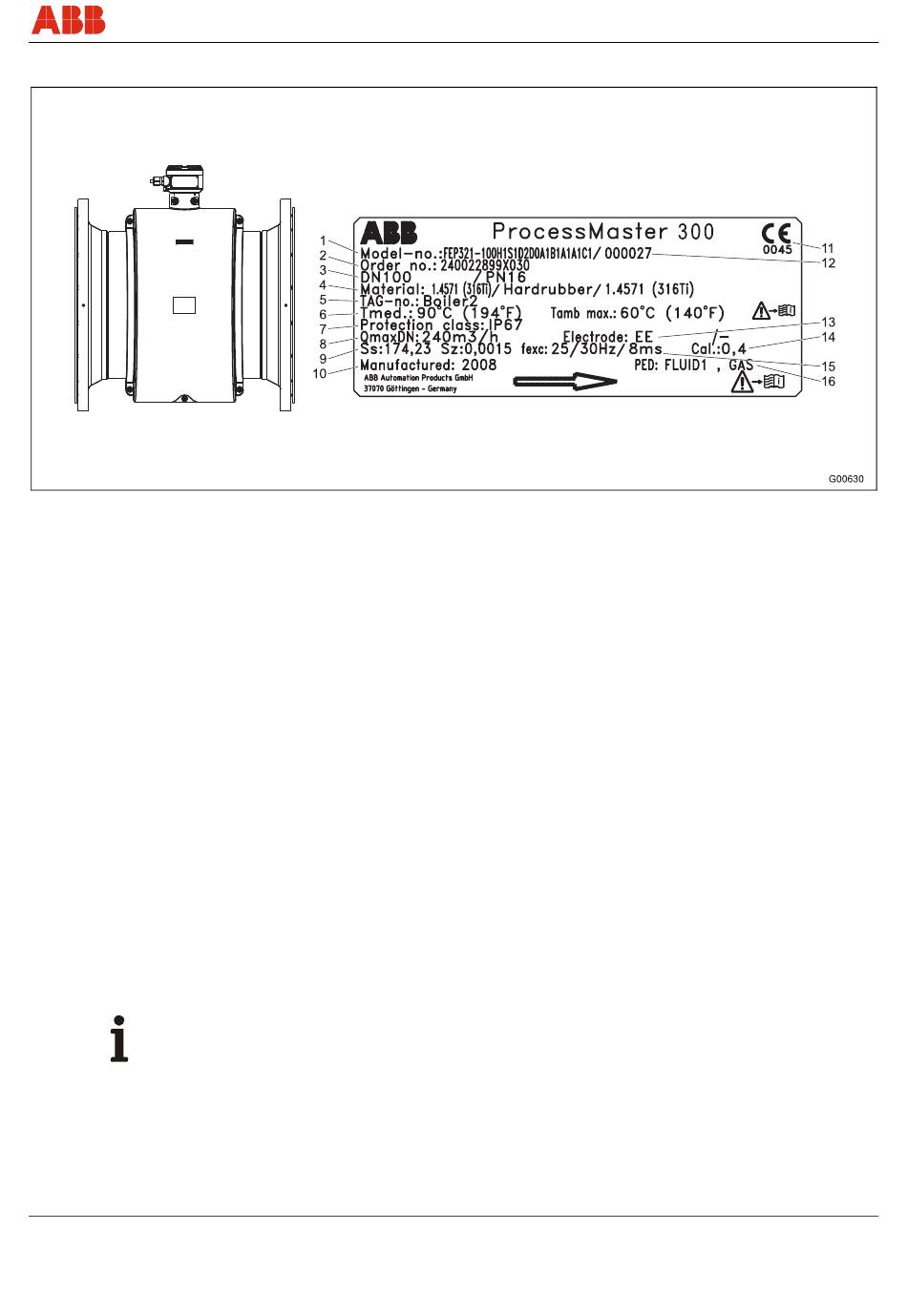

Fig. 2: avec transmetteur externe
1 Numéro de modèle (les détails techniques de la
version figurent sur la fiche technique ou sur la
confirmation de commande)
2 Numéro d'ordre
3 Diamètre nominal et palier de pression nominal
4 Matériau : Bride / Revêtement / Électrode
5 Repère TAG spécifique au client (si prédéfini)
6 T = température maximale admissible du
med
produit de mesure
T = température ambiante maximale admissible
amb
7 Classe de protection conforme EN 60529
8 Valeur d'étalonnage Qmax DN
9 Valeur d'étalonnage Ss (étendue)
Valeur d'étalonnage Sz (point zéro)
10 Année de construction
11Sigle CE
12Numéro de série d'identification par le fabricant
Important (remarque)
Les appareils dotés d'une homologation 3A sont identifiés par une plaque supplémentaire.
OI/FEX300/FEX500-FR
13Informations supplémentaires : EE = électrodes de
mise à la terre, TFE = électrode de remplissage partiel
14Précision d'étalonnage de l'appareil (p. ex. 0,2 % de la
valeur de mesure)
15Fréquence d'excitation des bobines du transmetteur
16Marquage indiquant si l'appareil sous pression se
situe dans le champ d'application de la directive
relative aux équipements sous pression.
Indication du groupe de fluides pris en compte.
Groupe de fluides 1 = fluides dangereux, liquides,
gazeux. (Directive relative aux équipements sous
pression = DESP).
Si l'appareil sous pression se situe en dehors du
champ d'application de la directive relative aux
équipements sous pression 97/23/CE, l'appareil est
classé dans la catégorie SEP (= Sound Engineering
Practice) « Pratiques d'ingénierie saines »,
conformément à l'art 3. § 3 de la DESP.
En l'absence totale d'indications, la conformité aux
exigences de la directive équipements sous pression
97/23/CE n'est pas donnée. Il existe une
réglementation d'exception pour les réseaux d'eau et
les éléments d'équipement associés conformément à
la ligne directrice 1/16 relative à l'art. 1 § 3.2 de la
directive équipements sous pression.
