5.3
Raccordement du transmetteur
Important (remarque)
Un document supplémentaire énonçant les consignes de sécurité Ex est joint aux systèmes
de mesure utilisés en atmosphère explosible. Les indications et les données y figurant doivent
également être systématiquement respectées !
5.3.1
Raccordement de l'alimentation électrique
Sur la plaque signalétique du transmetteur figurent la tension de raccordement et la
consommation de courant.
Un disjoncteur de protection de circuit d'un courant minimal de 10 A doit être installé dans le
câble d'alimentation du transmetteur.
La section de conducteur du câble d'alimentation et le disjoncteur de protection de circuit utilisé
doivent être exécutés selon la norme VDE 0100 et être conçus pour l'absorption de courant du
système de mesure de débit. Les câbles doivent être compatibles IEC 227 ou IEC 245.
Le disjoncteur de protection de circuit doit se trouver à proximité du transmetteur et être identifié
comme associé à l'appareil.
Le raccordement électrique s'effectue, conformément aux indications sur la plaque signalétique,
sur les bornes L (phase), N (neutre) ou 1+, 2- et PE.
Relier le transmetteur et le capteur à la fonction mise à la terre
Important (remarque)
•
Observer les valeurs limites de l'alimentation électrique selon les indications du chapitre
12.3.1 « Propriétés électriques ».
•
Avec des grandes longueurs de câble et de faibles sections de câble, il faut tenir compte
de la chute de tension. La tension présente au niveau des bornes de l'appareil ne doit pas
sous-dépasser la valeur minimale nécessaire.
•
Procéder au raccordement électrique conformément aux schémas de raccordement.

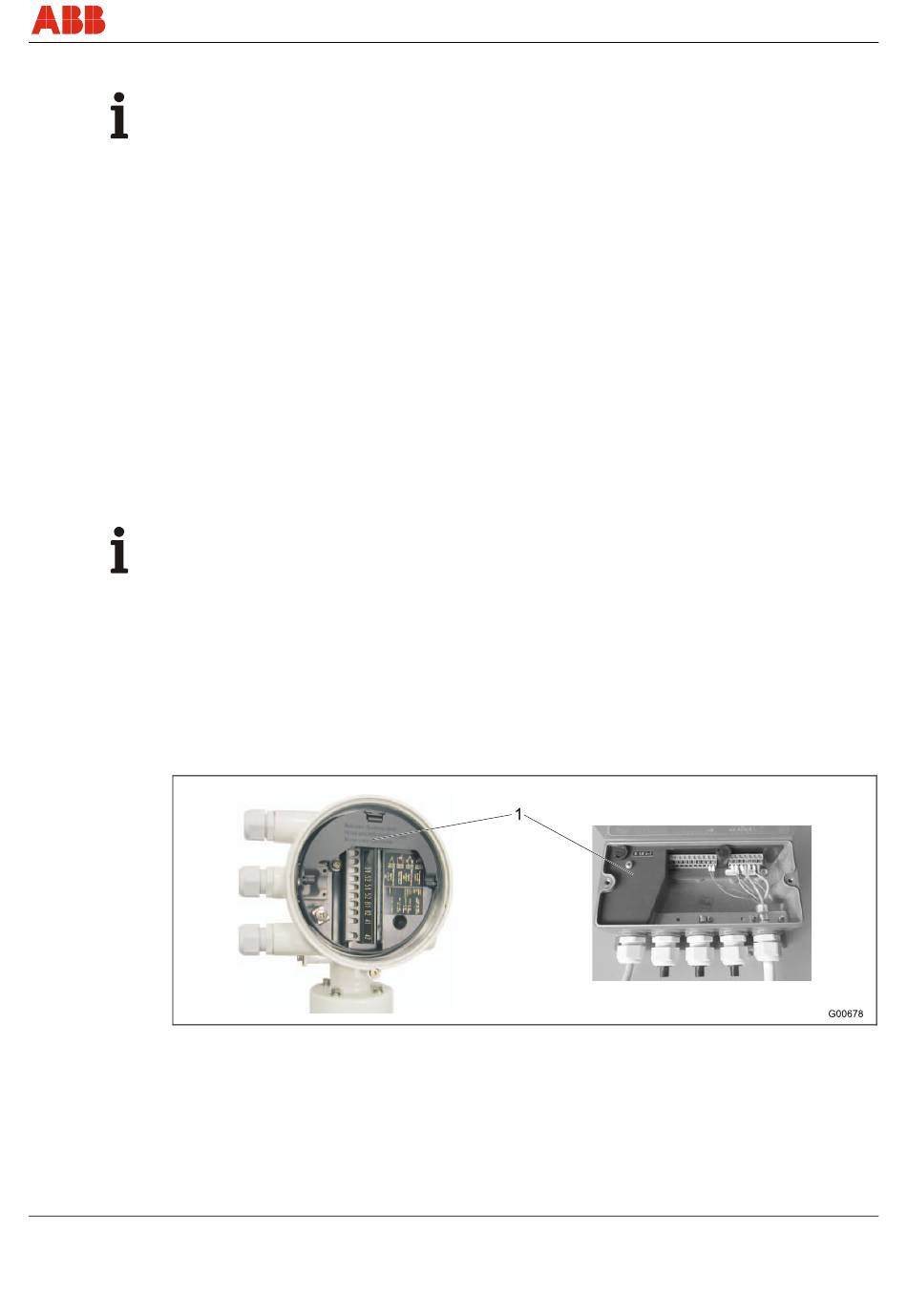

Les bornes de raccordement de l'alimentation électrique se trouvent sous le cache des bornes
(1)
Fig. 40
1 Cache des bornes
OI/FEX300/FEX500-FR
FEX300, FEX500
Raccordements électriques
45
