Reznor 30 Instructions D'utilisation page 39

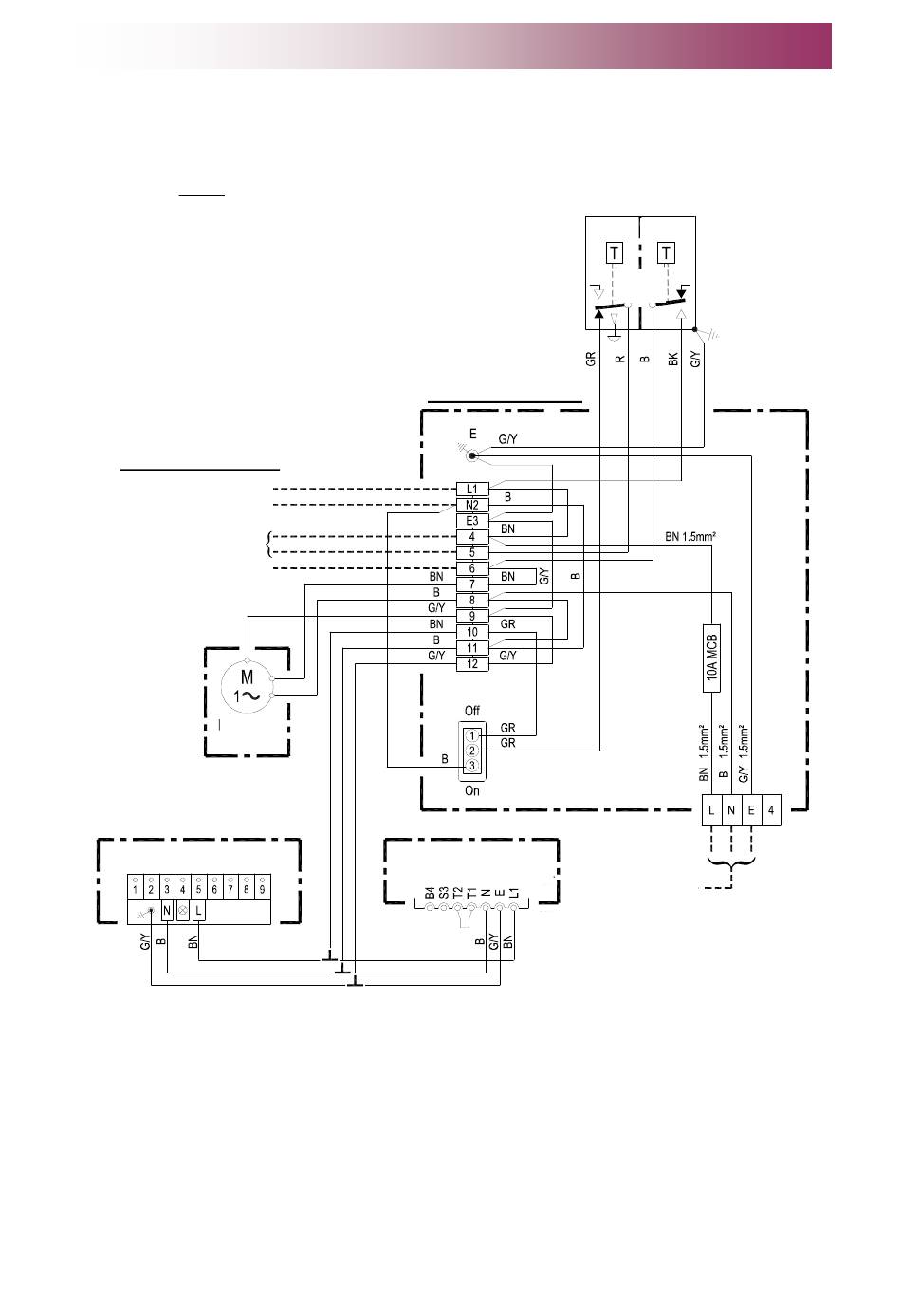

Schéma de câblage 20-45-216
30 – 85 Commande marche/arrêt brûleur Riello – Sans commandes 230/50/monophasé
Légende
B - Bleu
BK - Noir
BN - Marron
GR - Gris
G - Vert
K - Rose
Câblage par l'installateur
Fourniture de commutateur
de temporisation
Circuit de télécommande
Ventilateur à distance
Moteur de
ventilateur
principal
Brûleur de fioul Riello
M - Magenta
O - Orange
P - Violet
R - Rouge
W - Blanc
Y - Jaune
Panneau électrique
Brûleur à gaz Riello
39
Thermostat ventil./
limite Honeywell
Limite Ventilateur
Ligne
commune
Commutateur de
mise en service
Prise 7
pôles
alimentation électrique
Alimentation électrique
monophasée 230V 50 Hz.
Alimentation électrique monophasée
Prise 7
230V 50 Hz. L'alimentation doit être
broches
prélevée au côté commuté d'un
sectionneur à fusible
