1.3 VERBINDUNGSSCHEMA

1.3.1 EMPFANGSGERÄT INTERFACE / RF

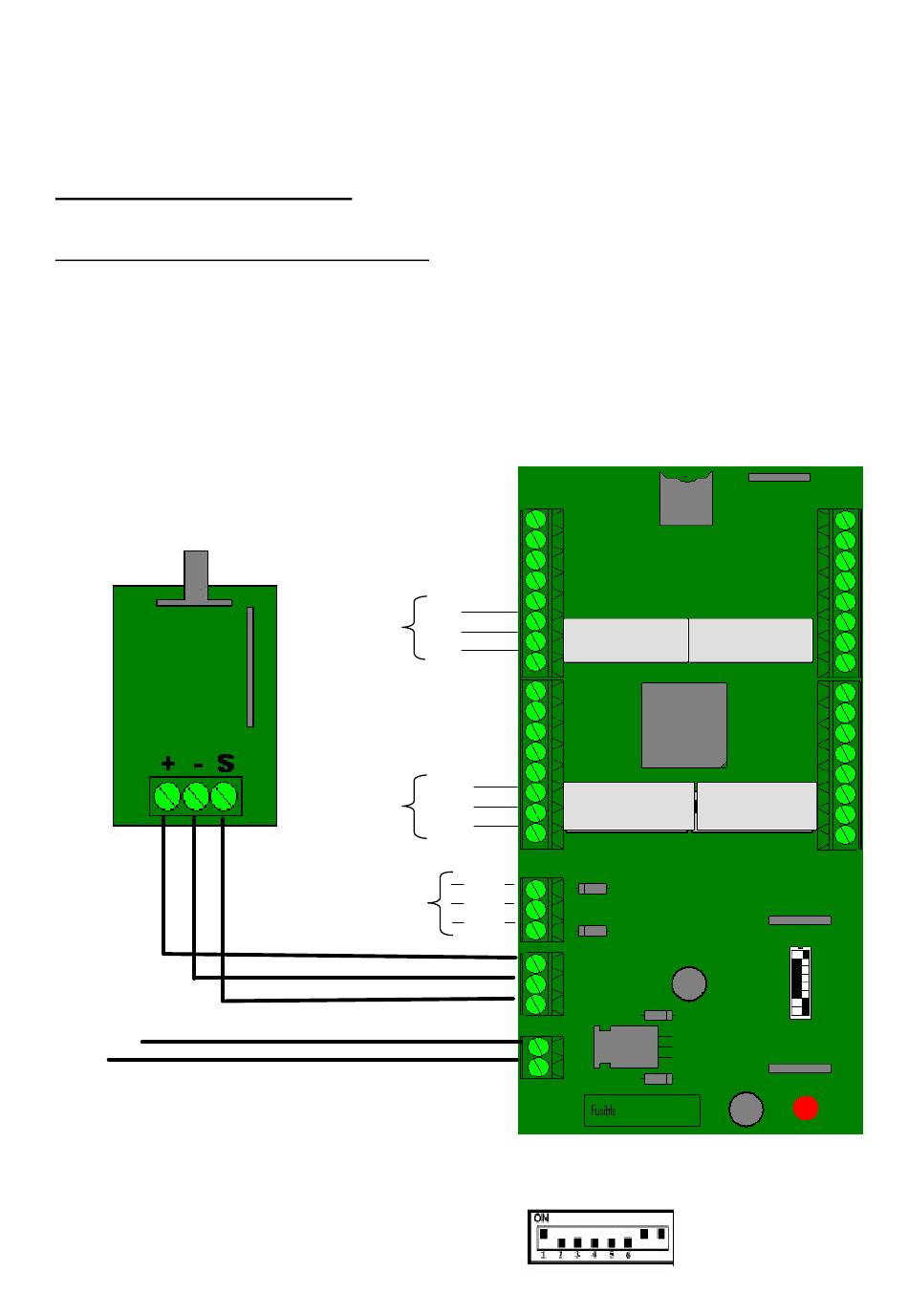

Verbinden Sie das Funkfrequenzgerät INTERFACE / RF mit den Klemmen mit der Bezeichnung + - S im
unteren linken Teil der Platte, wobei + und -- die Stromversorgung bei 12 V von der Zentrale und S der Eingang
des codierten Signals sind.
Stellen Sie den INTERFACE / RF in mindestens 5 Meter Abstand zu sonstigen Empfangsgeräten auf.
Beachten Sie, dass an denselben Klemmen bis zu 4 Leser und ein INTERFACE /RF parallel angeschlossen
werden können.
