Montering Af Robin Mover; Isætning Af Stik Til Håndbetjening - Invacare Robin Manuel D'utilisation

Invacare ® Robin™

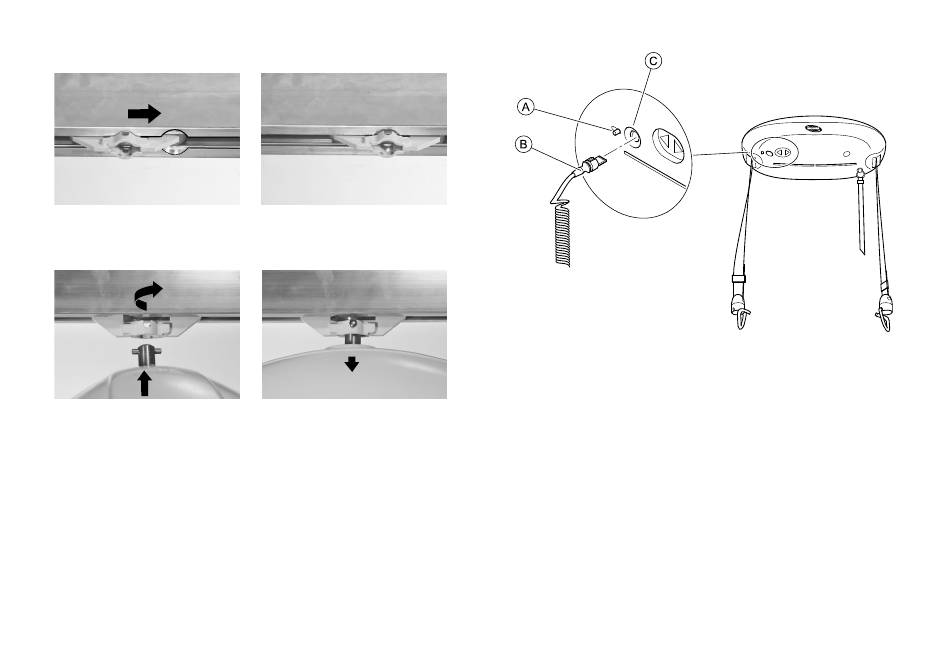

1. Anbring kørevognen til løftemotoren ved den runde fordybning
med en diameter på 32 mm i skinnen.
2. Løft løftemotoren, og før affjedringsstiften gennem åbningen til
kørevognen.
3. Drej løftemotoren 90 grader for at fastgøre den til kørevognen.
4. Juster længden på nødstop-/sænkningsledningen, så den er inden
for brugerens rækkevidde.

Montering af Robin Mover™

Robin Mover™ er en løftemotor, hvor kørevognen allerede
er monteret. Transportsengen kan derfor ikke monteres i
skinnesystemet på forhånd.
løftemotoren skal monteres af en specialforhandler eller en
servicetekniker.
38
4.4 Isætning af stik til håndbetjening
Skub og hold låsehåndtaget A væk fra åbningen C.
1.
Der åbnes en låge i åbningen.
Sørg for, at stikket B peger i den rigtige retning med hullet opad
2.
(se billede). Sæt stikket i åbningen.
3. Slip håndtaget, så lågen lukker, og hold stikket inde i åbningen.
Udtagning af stik til håndbetjening
1. Skub og hold låsehåndtaget A væk fra åbningen C.
Træk stikket B ud af åbningen.
2.
3. Slip håndtaget.
1586745-B
