Disposition de base du Prothermo NMT539
Disposition de base du Prothermo NMT539
Alimen-
tation FMR
(DC, Exi)

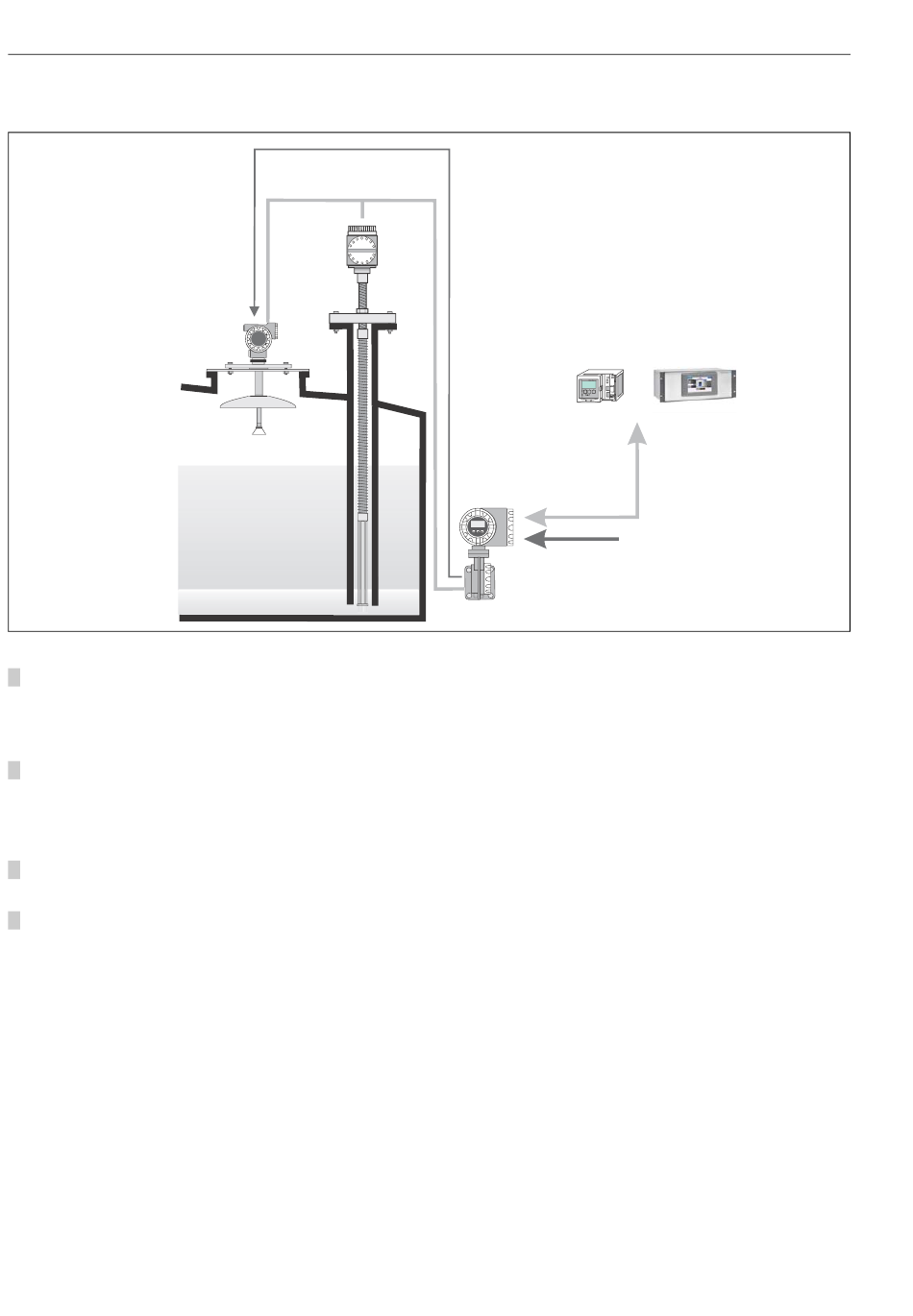

Figure 1 : Schéma synoptique du système 1
1. Montage du Prothermo NMT539 "température moyenne" au sommet de la cuve
• Lors du montage, il se peut qu' i l faille intervenir en zone Ex. Il faut donc prendre des mesures de sécurité pour éviter les conditions
dangereuses.
• La méthode d' i nstallation dépend du type de NMT539. Voir BA01025G/14/FR "Conseils de montage".
2. Câblage des appareils hôtes (Tank Side Monitor NRF590 ou Proservo NMS5/NMS7)
• Le matériel et les conditions de câblage doivent être conformes aux normes en vigueur en matière de sécurité intrinsèque.
• Une extrémité (normalement du côté de l' a ppareil hôte) de la paire torsadée blindée des câbles doit être reliée à la terre.
• Voir BA01025G/14/FR "Conseils de montage".
3. Première mise en service du NMT539
• Il faut effectuer à la fois la configuration du NMT539 et la configuration HART locale de l' a ppareil hôte.
4. Flux de données du NMT539 vers les appareils hôtes
• Données de température des éléments : la température des éléments peut être consultée indépendamment des informations sur le
niveau du liquide sur la matrice de données du NMT539.
• Données de température moyenne : l' a ppareil hôte envoie des données de niveau de liquide sur la ligne HART locale au NMT539. Le
NMT539 calcule la température moyenne des phases gazeuse et liquide en fonction du niveau de liquide donné.
• Données WB (fond d' e au) : les données WB sont recherchées en permanence et transmises par les appareils hôtes tant que la
connexion HART locale est active.
2
Ex i, boucle HART locale
(transmission de données)
NMT 539
FMR533
Niveau liquide
Température
liquide et gaz
Interface d'eau
(fond d'eau)
Tankvision
Alimentation
(AC / DC)
NRF590
Prothermo NMT539
sion
Protocole
bus de terrain
