Information technique

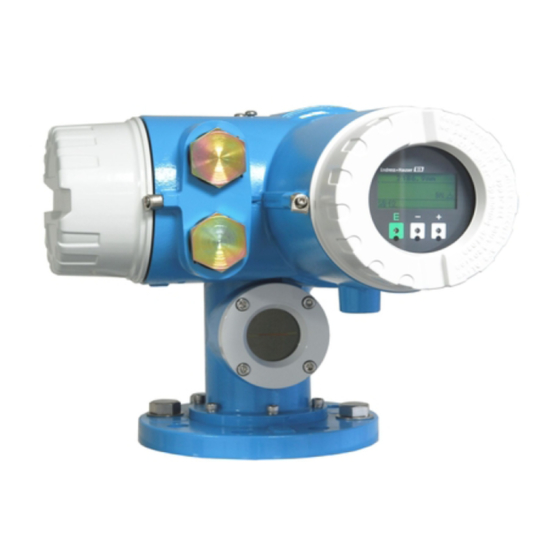

Proservo NMS5
Jaugeur intelligent de haute précision
Niveau de liquide, mesure d'interface,
densité & profil de densité
Domaine d'application
Le jaugeur intelligent Proservo NMS5 est conçu pour la
mesure de niveau de haute précision dans des liquides pour
des applications de stockage et de process.
Il satisfait aux exigences de gestion de stock en cuve,
de contrôle des fuites, d'économie et de sécurité de
fonctionnement.
Domaines d'application typiques :
• Pétrole (huile, essence, gasoil)
• Gaz (GPL/GNL)
• Produits chimiques
• Mesure d'interface eau/produit chimique
• Alcools
Le montage sur cuve fait du Proservo NMS5 la solution
idéale pour une installation mono ou multitâche, en
convertissant une large gamme de types de mesures :
• Niveau liquide
• Niveau d'interface
• Densité ponctuelle
• Profil de densité
• Fond de cuve
• Mesure du fond d'eau
TI 00452G/14/FR/05.13
Version de software V.4.27G
Principaux avantages
• Certifié SIL2
• Mesure du niveau de liquide avec une précision de
+/- 0,7 mm
• Mesure de deux niveaux d'interface et de la densité du
produit jusqu'à trois phases liquides
• Profil de la densité du liquide sur toute la hauteur du
réservoir (profil du réservoir) et mesure de la couche
supérieure (profil I/F)
• Construction simple, poids et encombrement faibles
grâce à la microtechnologie la plus moderne
• Les parties en contact avec le produit sont entièrement
séparées du circuit électronique
• Montage au sommet du réservoir avec une bride de 3",
poids 12 kg (version aluminium)
• Large gamme de signaux de sortie comprenant V1,
RS 485, WM550, M/S, Enraf BPM et protocole HART
• Les matériaux et la pression nominale des parties en
contact avec le produit peuvent être choisis en fonction
de l'application.
• Adapté aux applications sous pression atmosphérique et
haute pression jusqu'à 2,45 MPa/24,5 bar
• Indication de la prévision de maintenance de l'appareil
• Raccordement direct des sondes de température
ponctuelle ou moyenne
• Configuration simple grâce au système de matrice E+H
®
