1594A/1595A Super-Thermometer
Fonctions de la face arrière
4.3 Fonctions de la face arrière

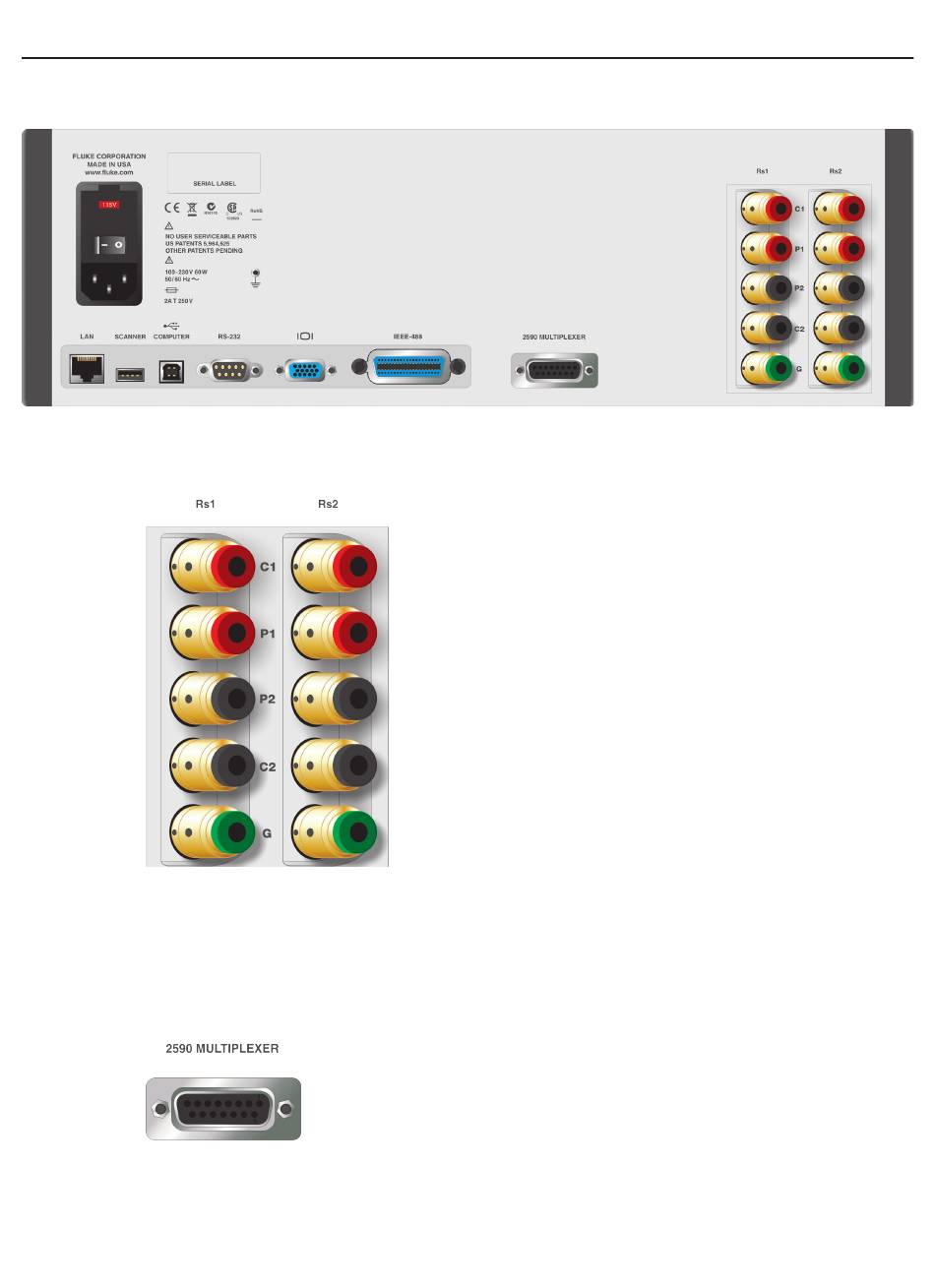

Figure 4 Vue arrière
Entrées pour résistances externes
Figure 5 Entrées pour résistances externes
Les bornes de raccordement des résistances externes de référence Rs1 et Rs2 sont situées sur la face arrière.
Les entrées de courant (C1, C2), de potentiel (P1, P2), et de garde (G) sont marquées de manière à faciliter une
connexion correcte (cf. figure 7, page 24).
4.3.1
Connexion d'un scanner
Le raccordement d'un scanner 2590 s'effectue par la prise à 15 br. de la face arrière. Elle est utilisée pour
commander un scanner optionnel. Se reporter au manuel du scanner pour la connexion et les instructions de
configuration.
16
