1594A/1595A Super-Thermometer
Raccordement au secteur
1. Débrancher le cordon d'alimentation.
2. Regarder le réglage de tension secteur apparaissant dans la fenêtre du PEM. S'il est correct, réinsérer le
porte-fusibles dans la position qu'il occupait au démontage. Si ce n'est pas le cas, le faire tourner de 180
degrés avant de le réinsérer.
3. Ouvrir le compartiment fusible en insérant une lame de tournevis plat dans la fente située au sommet du
compartiment fusible et ouvrir la porte PEM.
4. Utiliser la lame du tournevis pour extraire le bloc fusibles en faisant pénétrer la lame dans la fente située
au sommet du bloc fusibles.
5. Retirer les fusibles de l'ensemble pour les remplacer et les vérifier. S'assurer que les fusibles corrects
sont en place.
6. Réinstaller le bloc fusibles en le repoussant dans le PEM tout en s'assurant que l'étiquette correcte de
tension secteur apparaît dans la fenêtre PEM. Refermer la porte PEM de sorte qu'elle se verrouille en
place.

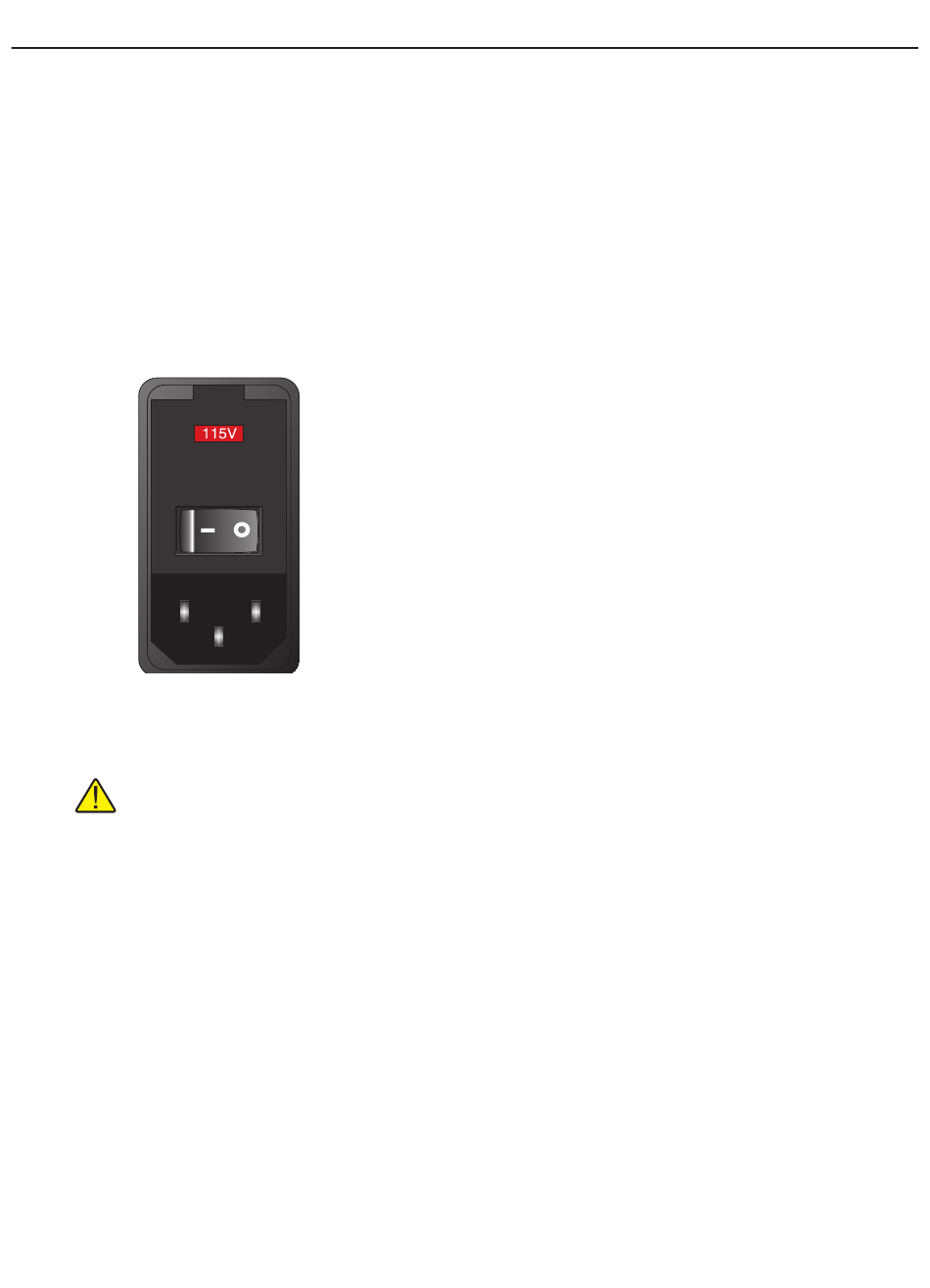

Figure 1 PEM, module d'entrée d'alimentation (Power Entry Module)
3.4 Raccordement au secteur
ATTENTION : pour éviter les commotions électriques, brancher le cordon secteur à trois conducteurs
dans une prise d'alimentation correctement reliée à la terre. Ne pas utiliser de prolongateur ni
d'adaptateur à deux conducteurs car le circuit de terre ne serait pas connecté.
Une fois la tension secteur et la valeur des fusibles vérifiées, brancher l'instrument sur une prise à trois broches
correctement mise à la terre au moyen du cordon secteur fourni.
3.5 Positionnement et montage en rack
En général, placer le Super-Thermometer dans un endroit à l'abri des courants d'air et exempt de bruit élec-
trique. Consultez les caractéristiques techniques pour les exigences environnementales.
Le Super-Thermometer est conçu pour l'utilisation sur une paillasse ou en tiroir (rack) de largeur standard.
Pour l'utilisation sur paillasse, l'instrument est équipé de pieds antidérapants sur charnière. Pour les instruc-
tions de montage en tiroir, consulter le manuel d'instructions du kit de montage en rack.
12
