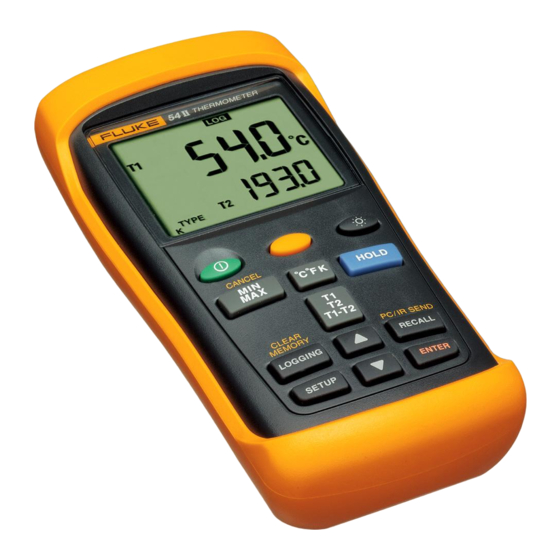

- Page 1 ® 53 & 54 Series II Thermometer Mode d’emploi French September 1999 Rev.1, 6/01 © 1999-2001 Fluke Corporation, All rights reserved. Printed in USA All product names are trademarks of their respective companies.
- Page 2 Les distributeurs agréés par Fluke ne sont pas autorisés à appliquer une garantie plus étendue au nom de Fluke. Pour avoir recours au service de la garantie, envoyer l’appareil de test défectueux au centre de service Fluke le plus proche, accompagné d’une description du problème.
-
Page 3: Table Des Matières
Table des matières Titre Page Consignes de sécurité ....................1 Pour contacter Fluke....................1 Mise en route ......................... 4 Composants......................5 Eléments d’affichage....................6 Boutons........................7 Utilisation du thermomètre ..................... 9 Modification des options de configuration..............9 Ouverture et sortie de la configuration ..............9 Changement de l’intervalle de consignation.............. - Page 4 53 & 54 Series II Mode d’emploi Affichage des températures..................14 Maintien des températures affichées................. 14 Affichage des valeurs MIN, MAX et AVG ..............14 Utilisation du décalage pour ajuster les erreurs de sonde......... 15 Utilisation de la mémoire ....................15 Conditions initiales et entrées des résultats ..............
-
Page 5: Consignes De Sécurité
Pour contacter Fluke Consignes de sécurité Pour commander des accessoires, obtenir une Les thermomètres Fluke Model 53 et Model 54 (le assistance ou la liste des centres de service ou des « thermomètre ») sont des thermomètres numériques revendeurs agréés par Fluke, appelez : microprocessorisés ;... - Page 6 53 & 54 Series II Mode d’emploi Tableau 1. Consignes de sécurité WAvertissement Un message Avertissement indique des situations et des actions qui présentent des dangers pour l’utilisateur. Pour éviter les risques d’électrocution ou de blessure corporelle, respecter les consignes suivantes : •...
- Page 7 53 & 54 Series II Consignes de sécurité Tableau 1. Consignes de sécurité (suite) WAvertissement (suite) • Modèle 54 : Des erreurs de mesure risquent de se produire si les tensions sur les surfaces mesurées entraînent des potentiels supérieurs à 1 V entre les deux thermocouples. Utiliser des thermocouples à isolation électrique si des différences de potentiel sont à...
-
Page 8: Mise En Route
53 & 54 Series II Mode d’emploi Tableau 2. Symboles internationaux Consulter ce manuel pour en savoir plus sur Conforme aux directives de l’Union européenne. cette fonction. Pile. Conforme aux normes de l’Association canadienne de normalisation. • Mise en route La figure 1 et le tableau 3 décrivent ses composants. -
Page 9: Composants
53 & 54 Series II Mise en route Tableau 3. Composants Composants Entrée T1 de thermocouple Modèle 54 : Entrée T2 de thermocouple Etui Affichage Boutons Porte du logement des piles Piles aat01f.eps Figure 1. Composants... -
Page 10: Eléments D'affichage
53 & 54 Series II Mode d’emploi Eléments d’affichage Tableau 4. Eléments d’affichage La mesure par thermocouple inclut un décalage. Voir « Modification des options de configuration ». Les valeurs affichées ne changent pas. Une fonction combinée à la touche Maj est en cours. -
Page 11: Boutons
53 & 54 Series II Mise en route Boutons Tableau 5. Boutons Appuyez sur pour activer ou désactiver le thermomètre. Appuyez sur (CANCEL) pour annuler l’affichage des valeurs minimum, maximum et moyenne dans l’affichage secondaire. (Fonction Maj) Appuyez sur (CLEAR MEMORY) pour supprimer les valeurs consignées en mémoire. Appuyez sur (PC/IR SEND) pour activer ou désactiver le port IR. - Page 12 53 & 54 Series II Mode d’emploi Tableau 5. Boutons (suite) Appuyez sur pour geler ou libérer l’affichage des valeurs. Appuyez sur pour tester l’affichage au moment d’activer le thermomètre. Tous les éléments d’affichage apparaissent. Modèle 54 : Appuyez sur pour basculer entre l’affichage de T1, T2 et T1-T2 (mesure de température différentielle) dans l’affichage principal et secondaire.
-
Page 13: Utilisation Du Thermomètre
53 & 54 Series II Utilisation du thermomètre Ouverture et sortie de la configuration Utilisation du thermomètre En mode de configuration, l’affichage du thermomètre Branchez le(s) thermocouple(s) dans le(s) affiche s. connecteur(s) d’entrée. • Appuyez sur pour lancer ou quitter la Appuyez sur pour activer le thermomètre. -
Page 14: Changement De L'intervalle De Consignation
53 & 54 Series II Mode d’emploi Changement de l’intervalle de consignation Si vous avez choisi un intervalle de consignation défini par l’utilisateur : L’intervalle de consignation détermine avec quelle • fréquence le thermomètre enregistre les valeurs Appuyez sur ou sur jusqu’à... -
Page 15: Changement Du Type De Thermocouple
53 & 54 Series II Modification des options de configuration Changement du type de thermocouple Changement du décalage Appuyez sur pour faire apparaître TYPE. Vous pouvez ajuster les valeurs relevées du thermomètre pour compenser les erreurs d’un thermocouple. Voir Appuyez sur pour afficher les choix de types de «... -
Page 16: Mode De Veille Activé Ou Désactivé
53 & 54 Series II Mode d’emploi Mode de veille activé ou désactivé Réglage de l’heure Le thermomètre passe en mode de veille si aucun bouton Appuyez sur ou sur pour faire apparaître n’est activé pendant 20 minutes. La pression d’un bouton l’heure, si elle est définie, ou les tirets «... -
Page 17: Changement De La Fréquence Secteur
53 & 54 Series II Mesures de températures Changement de la fréquence secteur Mesures de températures Pour une élimination optimale du bruit de ligne, réglez le Branchement d’un thermocouple thermomètre selon la fréquence de secteur locale : Les thermocouples sont identifiés par type conformément pour faire apparaître Li ne. -
Page 18: Affichage Des Températures
53 & 54 Series II Mode d’emploi Affichage des températures Maintien des températures affichées Appuyez sur pour sélectionner l’échelle de Appuyez sur pour geler les valeurs affichées. température appropriée. L’affichage indique H. Maintenez et fixez le(s) thermocouple(s) au niveau du Modèle 54 : Appuyez sur pour basculer entre les point de mesure. -
Page 19: Utilisation Du Décalage Pour Ajuster Les Erreurs De Sonde
53 & 54 Series II Utilisation de la mémoire Utilisation du décalage pour ajuster les erreurs Utilisation de la mémoire de sonde Lors d’une séance de consignation, le thermomètre Utilisez l’option Offset dans Setup pour ajuster les enregistre les valeurs consignées dans sa mémoire. températures relevées du thermomètre et compenser les Vous pouvez visualiser à... -
Page 20: Conditions Initiales Et Entrées Des Résultats
53 & 54 Series II Mode d’emploi Conditions initiales et entrées des résultats Lancement et arrêt de la consignation Les conditions initiales et les entrées des résultats sont La configuration, l’effacement de mémoire et les parmi les valeurs consignées. communications PC sont inaccessibles pendant la consignation. -
Page 21: Effacement De La Mémoire
53 & 54 Series II Utilisation de la mémoire Effacement de la mémoire Affichage des valeurs consignées Quand la mémoire est pleine, FULL apparaît sur l’affichage Appuyez sur pour visualiser les valeurs et la consignation s’arrête. Vous pouvez effacer les consignées. -
Page 22: Communications Avec Un Pc
53 & 54 Series II Mode d’emploi Appuyez sur pour faire défiler les valeurs Communications avec un PC maximum, minimum et moyennes, et la valeur Vous pouvez transférer vers un PC les résultats consignée actuelle. La figure 4 montre la valeur mémorisés par le thermomètre en utilisant FlukeView maximum mémorisée. -
Page 23: Entretien
Désactivez le thermomètre si nécessaire. Pour étalonner le thermomètre, adressez-vous au centre de service Fluke le plus proche ou lisez la procédure Desserrez la vis et déposez la porte du logement des d’étalonnage dans le manuel d’entretien cité dans la piles. -
Page 24: Général
53 & 54 Series II Mode d’emploi Général Thermocouple 80 PK-1 (fourni avec le thermomètre) Poids 280 g (10 oz) Type Type K, chromel-alumel, à boule 2,8 cm × 7,8 cm × 16,2 cm Dimensions (1,1 × 3 × 6,4 pouces) −40 C à... -
Page 25: Electricité (Suite)
53 & 54 Series II Remplacement des pièces et des accessoires Electricité (suite) Remplacement des pièces et des Type J, K, T, E et N : ±[0,05 % du résultat accessoires Précision de + 0,3 mesure, T1, T2 C (0,5 [températures inférieures à... - Page 26 53 & 54 Series II Mode d’emploi...
