Câblage
Borne (n° pos.) Occupation des bornes
183 24 V alimentation capteur 2
181 Masse alimentation capteur 2
113 + 0/4...20 mA/PFM/entrée impulsion 2
111 Masse pour 0/4...20 mA/PFM/entrée impulsion
142 Relais 1 Common (COM)
143 Relais 1 Normally Open (NO)
152 Relais 2 Common (COM)
153 Relais 2 Normally Open (NO)
131 + 0/4...20 mA/sortie impulsion 1
132 – 0/4...20 mA/sortie impulsion 1
133 + 0/4 jusqu'à 20 mA/sortie impulsion 2
134 - 0/4 jusqu'à 20 mA/sortie impulsion 2
135 + sortie impulsion 3 (collecteur ouvert)
136 – sortie impulsion 3
137 + sortie impulsion 4 (collecteur ouvert)
138 – sortie impulsion 4
!
Borne (n° pos.) Occupation des bornes
117 + RTD alimentation 1
116 + RTD capteur 1
115 – RTD capteur 1
114 – RTD alimentation 1
28
Occupation des bornes de la carte d'extension "Température (FML621A-TA)" ;
avec entrées à sécurité intrinsèque (FML621A-TB)
Capteurs de température
Raccordement pour Pt100, Pt500 et Pt1000
Remarque!
Les bornes 116 et 117 doivent être pontées lorsque des capteurs 3 fils sont raccordés (voir Fig. 19).

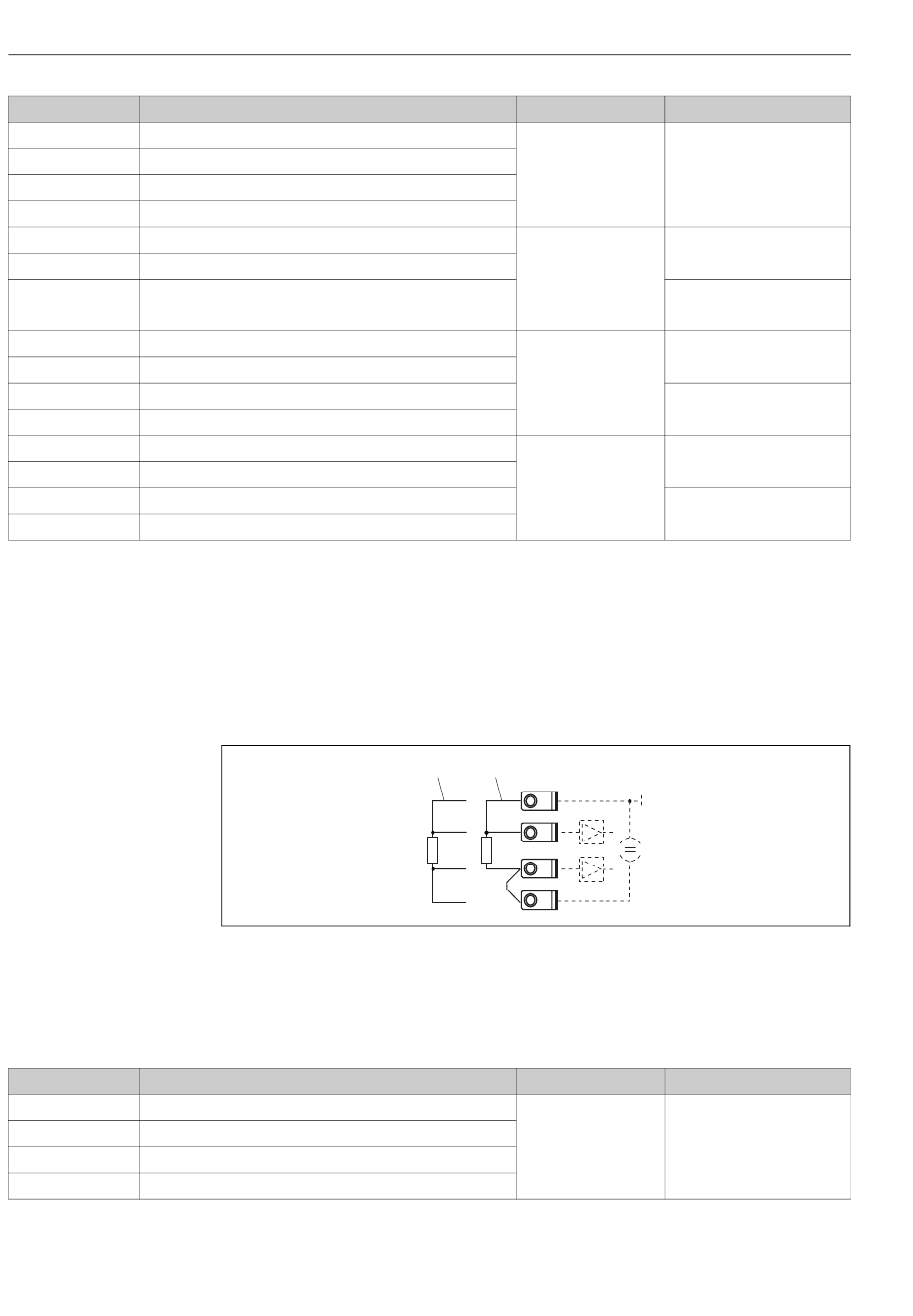

Fig. 19 : Raccordement d'un capteur de température, carte d'extension optionnelle température par ex. dans
l'emplacement B (emplacement B I)
Pos. 1 : entrée 4 fils
Pos. 2 : entrée 3 fils
Emplacement
B, C, D en haut derrière
(B II, C II, D II)
B, C, D en bas devant
(B III, C III, D III)
B, C, D en bas au milieu
(B IV, C IV, D IV)
B, C, D en bas derrière
(B V, C V, D V)
2
1
114
– –
115
+ +
116
117
Emplacement
B, C, D en haut devant
(B I, C I, D I)
Calculateur de densité FML621
Entrée et sortie
Courant/PFM/entrée impulsion 2
Relais 1
Relais 2
Courant/sortie impulsion 1 active
Courant/sortie impulsion 2 active
Sortie impulsion passive
Sortie impulsion passive
–
+
Entrée et sortie
Entrée RTD 1
