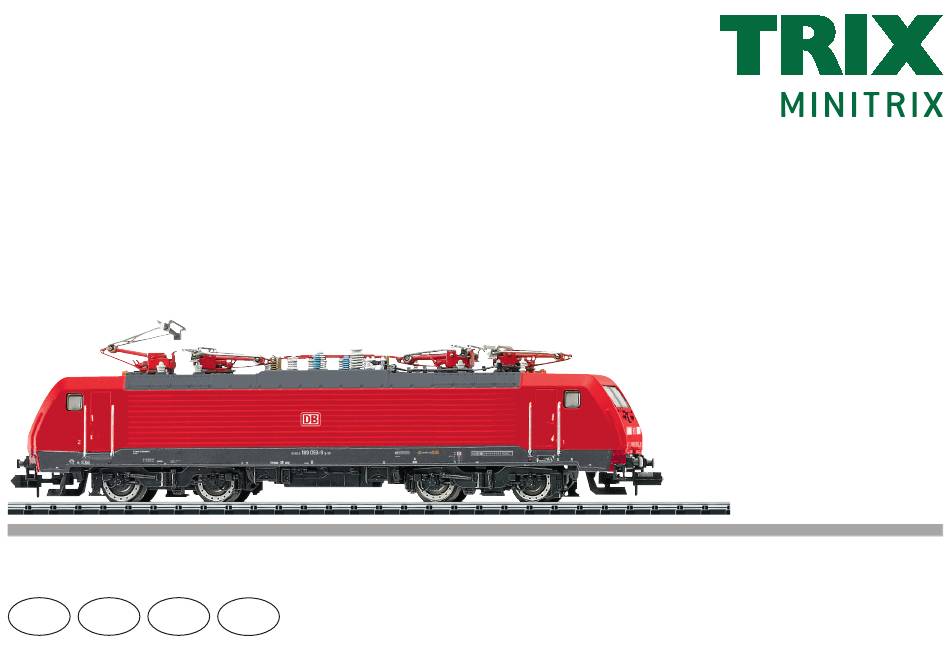

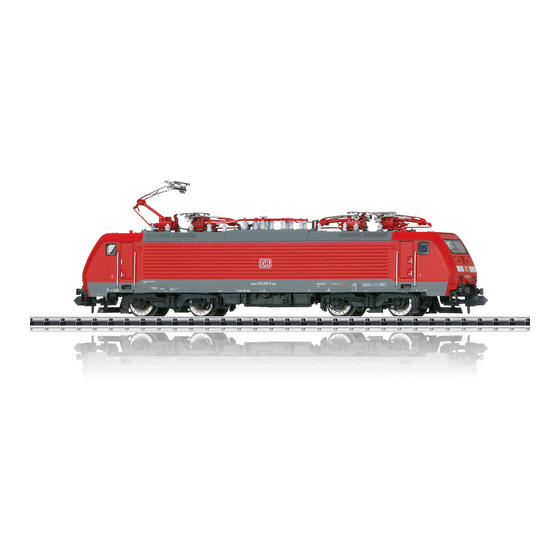

- Page 1 Modell der Elektrolokomotive-9180 6 189 059-0 16893...
-
Page 3: Table Des Matières
Inhaltsverzeichnis: Seite Sommaire : Page Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Hinweise zum Digitalbetrieb Remarques relatives au fonctionement en mode digital 14 Schaltbare Funktionen Fonctions commutables Configurations Variablen (CVs) Variables de configuration (CVs) Wartung und Instandhaltung... -
Page 4: Informationen Zum Vorbild
Informationen zum Vorbild Die von Siemens Transportation System (TS) entwickelte Mehrsystemlok ES 64 wurde für den schweren Güterdienst in ganz Europa bestellt. Sie kann unter Wechselstromsyste- men in Deutschland, Österreich, Schweiz, Schweden und Norwegen (15 kV, 16,7 Hz) bzw. in Dänemark, Luxemburg, Nordfrankreich und Ungarn (25 kV, 16,7 Hz) betrieben wer- den. - Page 5 Information about the Prototype Informations concernant la locomotive réelle The class ES 64 general-purpose locomotive developed by La locomotive polycourant ES 64 développée par Siemens Siemens Transportation System (TS) was ordered all over Transportation System (TS) a été utilisée dans toute l’Europe Europe for heavy freight service.
-
Page 6: Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssys- Funktionen tem eingesetzt werden. • Eingebaute Elektronik zum wahlweisen Betrieb mit • Die Lok darf nicht mit mehr als einer Leistungsquelle konventionellem Gleichstrom-Fahrgerät (max. ±12 Volt), versorgt werden. Trix Systems, Trix Selectrix (SX1) und Selectrix 2 (SX2) • Beachten Sie unbedingt die Sicherheitshinweise in der oder Digitalsystemen nach NMRA-Norm. Bedienungsanleitung zu Ihrem Betriebssystem. • Automatische Systemerkennung zwischen Digital- und • Analog 14 Volt=, digital 22 Volt~. Analog-Betrieb. -
Page 7: Schaltbare Funktionen
f0 - f3 f4 - f7 Central- Control 66800 Schaltbare Funktionen ST OP Spitzensignal fahrtrichtungsabhängig Führerstandsbeleuchtung — Fernlicht — — — — — ABV, aus — — — — — Spitzensignal hinten aus — — — — — Spitzensignal vorne aus —... - Page 8 Bedeutung Wert DCC ab Werk Adresse 1 – 127 Minimalgeschwindigkeit 0 – 15 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Erweiterte Adresse (oberer Teil) (CV 29, Bit 5=1) 0 – 255 Erweiterte Adresse (unterer Teil) (CV 29, Bit 5=1) 0 – 255 Traktionsadresse (0 = inaktiv, Wert + 128 = inverse Fahrtrichtung) 0 – 127 Traktions-Modus; Bit 0 – 7 F1 –...
- Page 9 Bedeutung Wert SX2 ab Werk Adresse Einer- u. Zehner-Stelle 0 – 99 Adresse Hunderter- u. Tausender-Stelle 0 – 99 Anfahrverzögerung 0 – 255 Bremsverzögerung 0 – 255 Maximalgeschwindigkeit 0 – 127 Mindestgeschwindigkeit 0 – 15 Geschwindigkeit Rangiergang 0 – 127 Bremsabschnitte;...
-
Page 10: Safety Notes
• Built-in electronic circuit for optional operation with • This locomotive must not be supplied with power from a conventional DC train controller (max. ±12 volts), more than one power pack. Trix Systems, Trix Selectrix (SX1), and Selectrix 2 (SX2), • Pay close attention to the safety notes in the instructions or digital systems adhering to the NMRA standards. for your operating system. - Page 11 f0 - f3 f4 - f7 Central- Control 66800 Controllable Functions ST OP Headlights Engineer‘s cab lighting — Long distance headlights — — — — — ABV, off — — — — — Headlights in the rear off — — —...
- Page 12 Factory Discription DCC Value Setting Address 1 – 127 Minimum Speed 0 – 15 Acceleration delay 0 – 255 Braking delay 0 – 255 Maximum speed 0 – 127 Extendet address (upper part) (CV 29, Bit 5=1) 0 – 255 Extendet address (lower part) (CV 29, Bit 5=1) 0 – 255 Consist address (0 = inactive, Value + 128 = inverse direction) 0 – 127 Motive Power Mode;...
- Page 13 Factory Discription SX2 Value Setting Address for one and ten placeholder 0 – 99 Address for hundred and thousand placeholder 0 – 99 Acceleration delay 0 – 255 Braking delay 0 – 255 Maximum speed 0 – 127 Minimum speed 0 –...
-
Page 14: Remarques Importantes Sur La Sécurité
• Veuillez impérativement respecter les remarques sur régulateur de marche conventionnel c.c. (max. ±12 volts), la sécurité décrites dans le mode d’emploi en ce qui Trix Systems, Trix Selectrix (SX1) et Selectrix 2 (SX2) ou concerne le système d’exploitation. systèmes numériques conformes à la norme NMRA. -
Page 15: Fonctions Commutables
f0 - f3 f4 - f7 Central- Control 66800 Fonctions commutables ST OP Fanal éclairage activé Eclairage de la cabine de conduite — Phares à longue portée — — — — — ABV, désactivé — — — — — Fanal à l’arrière éteint —... - Page 16 Signification Valeur DCC Valeur Parm. Usine Adresse 1 – 127 Vitesse min 0 – 15 Temporisation d‘accélération 0 – 255 Temporisation de freinage 0 – 255 Vitesse maximale 0 – 127 Adresse étendue (partie supérieure) (CV 29, Bit 5=1) 0 – 255 Adresse étendue (partie inférieure) (CV 29, Bit 5=1) 0 – 255 Adresse pour la traction (0 = inactif, Valeur + 128 = direction inverse) 0 –...
- Page 17 Signification Valeur SX2 Valeur Parm. Usine Adresse unités et décimales 0 – 99 Adresse centaines et milliers 0 – 99 Temporisation d’accélération 0 – 255 Temporisation de freinage 0 – 255 Vitesse maximale 0 – 127 Vitesse minimale 0 – 15 Vitesse de manoeuvre 0 –...
- Page 18 7149 Märklin 66626 7149...
- Page 23 Bei Oberleitungsbetrieb beachten: Lok in Fahrtrichtung 1 (Führerstand 1) mit den linken Rädern auf die Schiene stellen, die mit dem blauen Kabel verbunden ist. Please note when operating from catenary: Place the locomotive in direction of travel 1 (engineer‘s cab 1) with the wheels on its left side on the rail connected to the blue wire.
- Page 27 1 Dachstromabnehmer E305 184 Hinweis: Einige Teile werden nur ohne oder mit anderer 2 Dachstromabnehmer E110 125 Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen 3 Schraube E19 8004 28 einer Reparatur im Märklin-Reparatur-Service repariert 4 Klammer E31 2646 10 werden.
- Page 28 If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen 262865/0416/Sm1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.trix.de © Gebr. Märklin & Cie. GmbH...
