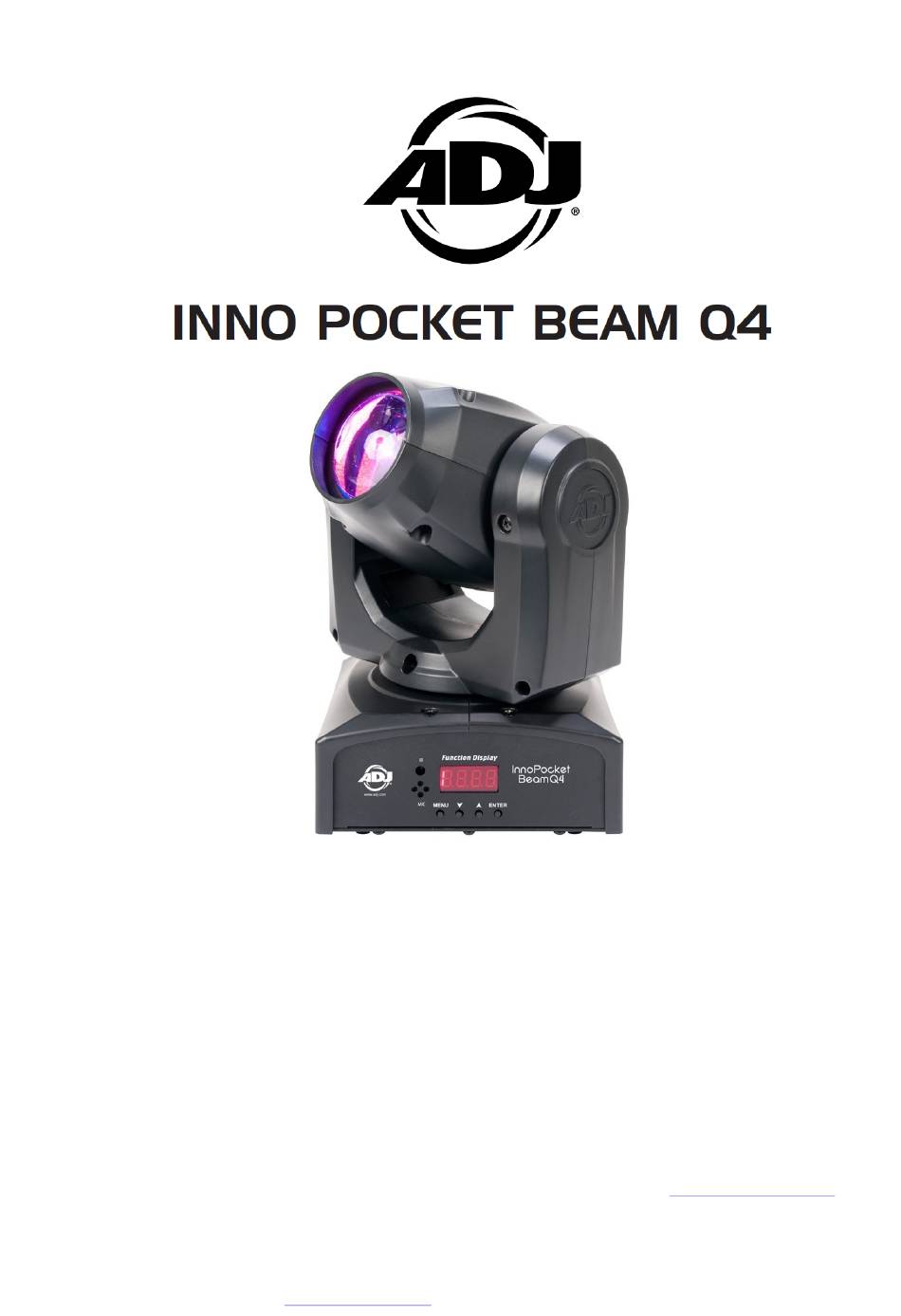

- Page 1 Junostraat 2 6468 E W K erkrade The N etherlands www.americandj.eu 01/15 A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 1...
-
Page 2: Table Des Matières
SPÉCIFICATIONS ......................... 2 2 RoHS e t D EEE .......................... 2 3 NOTES ............................ 2 5 A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 2... -
Page 3: Informations Générales

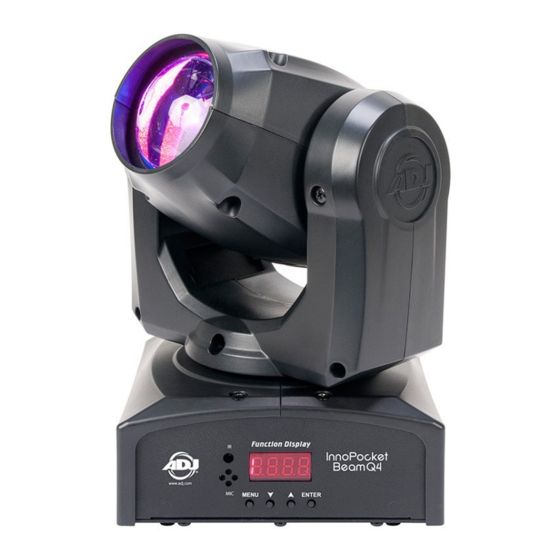

Veuillez ne pas renvoyer cette unité à votre revendeur agréé avant d’avoir contacté notre service clientèle. Introduction : L’Inno Pocket Beam Q4 est une mini-lyre asservie de type Beam à faisceaux très concentré de 4° intelligente à pilotage DMX. -
Page 4: Précautions De Manipulation
à leurs côtés. Faites attention également à leur sortie de l’unité. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 4... -
Page 5: Configuration
C. l’appareil ne semble pas fonctionner normalement ou montre des signes de fonctionnement anormal. CONFIGURATION Source d'alimentation : l’Inno Pocket Beam Q4 d'American DJ® est équipée d’un ballast électronique qui détecte automatiquement le voltage une fois l’unité branchée à l’alimentation électrique. Grâce au ballast électronique, vous n’avez pas à vous soucier du voltage local, cette unité... -
Page 6: Configuration (Suite)
Il est toujours recommandé de connecter un bouchon DMX (résistance 120 Ohm . W) entre la broche 2 (DMX-) et la broche 3 (DMX +) de la dernière unité A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 6... -
Page 7: Installation
Si vous ne possédez pas ces qualifications, n’essayez pas de procéder à une installation par vos soins. L’installation doit être inspectée annuellement par une personne qualifiée. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 7... - Page 8 INSTALLATION (Suite) L’Inno Pocket Beam Q4 peut être soit accroché tête en bas sur une structure ou posé au sol. Ne l’accrochez pas à l’horizontale, ceci pourra endommager l’unité. Veillez à respecter une distance d’environ 50cm au minimum de tout objet inflammable tel que des objets de décoration.
-
Page 9: Menu Systeme
Température i nterne Heures d ’utilisation Version d u f irmware Reset A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 9... -
Page 10: C Onfigurer L'adresse Dmx
SL2. Le PAN des 2 automatisés vont réagir inversement l’un par rapport à l’autre. Exemple : Vous utilisez 4 lyres Inno Pocket Beam Q4, deux à gauche et 2 à droite de la scène. Mettez la première lyre de gauche en mode Maître, le deuxième lyre de gauche en mode SL1 et les deux lyres de droite en mode SL2. -
Page 11: Sens Sensibilté Au Son
» (Architectural) ou « » (Théâtre) s’affichera alors. Pressez les boutons UP ou DOWN pour choisir la courbe de gradation désirée. 3. Pressez ENTER pour confirmer. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 11... -
Page 12: Disp Rotation De L'affichage Lcd
1. Pressez le bouton MENU jusqu’à ce que s’affiche « », puis pressez ENTER. 2. L‘écran indiquera la durée de fonctionnement de l’unité. Pressez le bouton MENU pour quitter. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 12... -
Page 13: Menu D'ajustement Interne
Utilisez à nouveau les boutons UP ou DOWN pour ajuster la position initiale du TILT, puis appuyez sur ENTER pour confirmer. 3. Appuyez sur le bouton MENU pendant une seconde pour sortir. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 13... -
Page 14: Fonctionnement Général
Une console DMX vous permet de créer des programmes uniques répondant parfaitement à vos besoins. 1. L’Inno Pocket Beam Q4 est une unité DMX à 4 modes DMX. Voir page 17-19 pour une description détaillée des valeurs et des caractéristiques DMX. -
Page 15: Fonctionnement
4. Utilisez les boutons UP (haut) ou DOWN (bas) pour régler la sensibilité au son puis appuyez sur ENTER. NOTE : La télécommande UC-IR d’ADJ (vendue séparément) peut être utilisée pour commander différentes fonctions, y compris la fonction d’activation du mode musical. -
Page 16: Télécommande Uc-Ir
TÉLÉCOMMANDE UC-IR La télécommande à infrarouge UC-IR d’ADJ (vendue séparément) vous permet de piloter différentes fonctions de l’Inno Pocket Beam Q4 jusqu’à une distance de 10 mètres. STAND BY : ce bouton active le Noir Général (BlackOut) FULL ON : Appuyez sur ce bouton pour temporairement mettre l’unité à pleine puissance. -
Page 17: Traits Dmx 10 Canaux Dmx
NOIR GENERAL PAR CHANGEMENT DE VALEURS RGB 100 – 199 PAS DE FONCTION 200 – 209 RESET GENERAL 210 – 249 PAS DE FONCTION 250 - 255 MODE MUSICAL A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 17... -
Page 18: Traits Dmx 11 Canaux Dmx
0 - 20 STANDARD 21 – 40 STAGE 41 – 60 61 – 80 ARCHITECTURAL 81 – 100 THEATER 101 - 255 COURBE PAR DEFAUT A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 18... -
Page 19: Traits Dmx 13 Canaux Dmx
0 - 20 STANDARD 21 – 40 STAGE 41 – 60 61 – 80 ARCHITECTURAL 81 – 100 THEATER 101 - 255 COURBE PAR DEFAUT A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 19... -
Page 20: Données Photométriques
DONNÉES PHOTOMÉTRIQUES COURBES DE GRADATION A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 20... -
Page 21: Remplacement Du Fusible
1. Les basses fréquences (basses) devraient entraîner la réaction au son de l’unité. Tapotez sur le microphone, les sons sourds ou aigus peuvent ne pas activer l’unité. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 21... -
Page 22: Spécifications
À noter : Les caractéristiques et améliorations dans la conception apportées à cette unité ainsi que ce manuel sont sujets à modification sans notice préalable écrite ou publiée. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 22... -
Page 23: Rohs Et Deee
La directive RoHS franchit un pas important dans la protection de l’environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 23... - Page 24 Nous sommes heureux de répondre à vos questions et serions ravis d’entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Beam Q4 Manuel d’utilisation Page 24...
-
