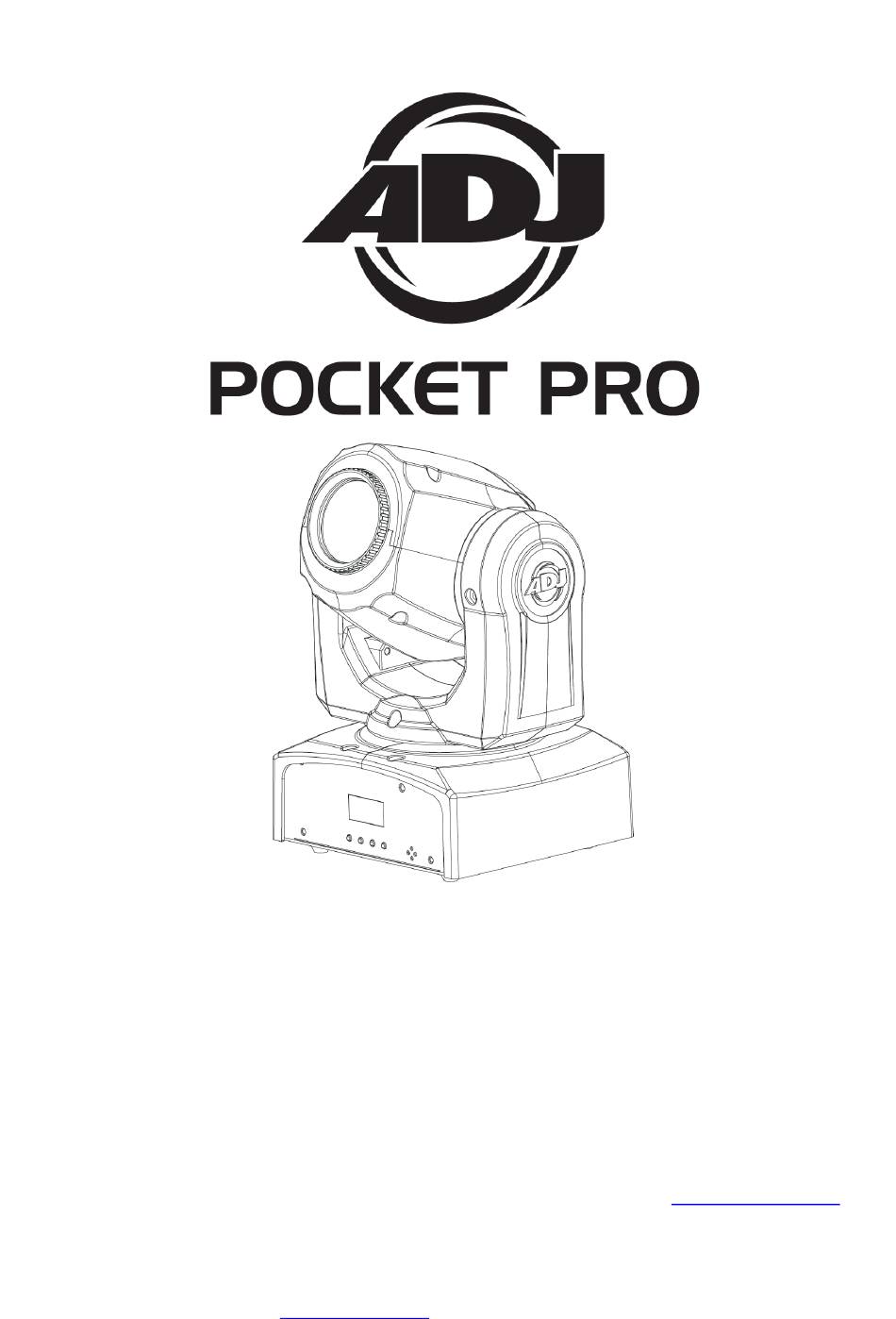

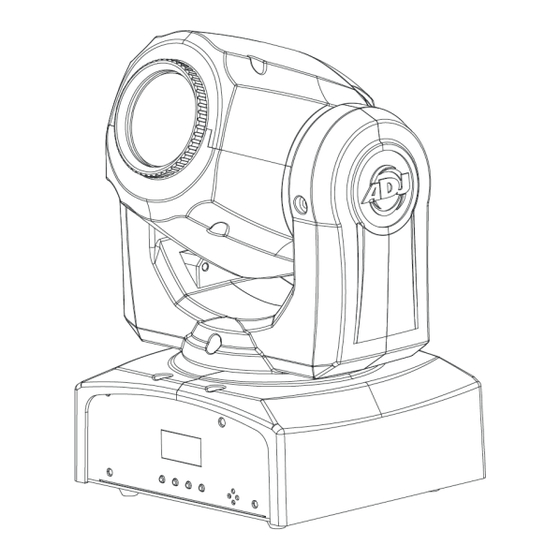

- Page 1 MANUEL D’UTILISATION A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 06/17 A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 1 www.americandj.eu...
-
Page 2: Version Du Document Vérifiez Sur Document
© 2017 Produits ADJ, LLC Tous droits réservés. L'information, les spécifications, diagrammes, images et instructions sont sous réserve de modifications sans préavis. Les produits ADJ, le logo LLC et et les noms et références identifiant des produits sont des marques d’ADJ Products, LLC. -
Page 3: Table Des Matières
ENLÈVEMENT DES CAPOTS DE LA TÊTE ..................26 REMPLACEMENT DU FUSIBLE ....................27 ENTRETIEN ..........................27 DÉPANNAGE ..........................27 SPÉCIFICATIONS .......................... 28 RoHS et DEEE ..........................29 NOTES ............................31 A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 3 www.americandj.eu... -
Page 4: Informations Générales
Veuillez ne pas renvoyer cette unité à votre revendeur agréé avant d’avoir contacté notre service clientèle. Introduction : Le Pocket Pro est une mini-lyre asservie intelligente à 11 ou 13 canaux DMX. Le Pocket Pro peut fonctionner en mode autonome ou en configuration maître/esclave. -
Page 5: Précautions De Manipulation
à leurs côtés. Faites attention également à leur sortie de l’unité. A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 5 www.americandj.eu... -
Page 6: Configuration
: Le Pocket Pro peut être commandée via un protocole DMX-512. Le Pocket Pro est une unité DMX à 11 ou 13 canaux. L’adresse DMX est configurée électroniquement en utilisant les commandes situées sur le panneau avant de l’unité. - Page 7 Il est toujours recommandé de connecter un bouchon DMX (résistance 120 Ohm . W) entre la broche 2 (DMX-) et la broche 3 (DMX +) de la dernière unité A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 7 www.americandj.eu...
- Page 8 Data Compliment (signal -) Broche 2 Broche 2 Data True (signal +) Broche 3 Broche 3 Non utilisée Broche 4 - Non utilisée Non utilisée Broche 5 - Non utilisée A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 8 www.americandj.eu...
-
Page 9: Installation
à une installation par vos soins. L’installation doit être inspectée annuellement par une personne qualifiée. Le Pocket Pro peut être installée dans les trois positions suivantes : soit suspendu verticalement ou latéralement sur une structure, soit posée sur une surface plane. - Page 10 3. Fixez le mousqueton de l’élingue de sécurité à l’œillet de sécurité se trouvant en dessous de la base comme sur le dessin ci-dessus et passez l’élingue de sécurité autour de la structure, puis vissez la fermeture du mousqueton à fond. A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 10 www.americandj.eu...
-
Page 11: Menu Systeme
Courbes de gradation Inversion PAN Inversion TILT Affichage LCD allumé en permanence ou non Auto-Test Température interne Durée de fonctionnement Version firmware Remise par défaut d’usine Réinitialisation (Reset) A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 11 www.americandj.eu... -
Page 12: Dmx Address : Configurer L'adresse Dmx
Slave 2. Le PAN des 2 automatisés vont réagir inversement l’un par rapport à l’autre. Exemple : Vous utilisez 4 lyres Pocket Pro, deux à gauche et 2 à droite de la scène. Mettez la première lyre de gauche en mode Maître, la deuxième lyre de gauche en mode Slave 1 et les deux lyres de droite en mode Slave 2. -
Page 13: Sound Sense : Sensibilité Au Son
Blackout : L’unité se mettra en standby (Noir Général/LED éteinte) si une perte de signal DMX ou la mise sous tension est détectée. 3. Pressez ENTER pour confirmer. A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 13 www.americandj.eu... -
Page 14: Dimmer Curve : Courbes De Gradation
1. Pressez le bouton MENU jusqu’à ce que s’affiche « LED Temp », puis pressez ENTER. 2. L’unité affiche la température interne de la LED 25W. Pressez le bouton MENU pour quitter. A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 14 www.americandj.eu... -
Page 15: Sous-Menu Systeme
Le sous-ménu vous permet d’ajuster les positions initiales des PAN et TILT ainsi que des roues de couleurs et de gobos. Pour accéder aux Sous-Ménu, appuyez et maintenez le bouton ENTER pendant au moins 5 secondes. A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 15 www.americandj.eu... -
Page 16: Pan Offset : Réglage De La Position Du Pan
4. Appuyez le bouton MENU pendant une seconde pour sortir du sous-Menu GOBOS PRÉINSTALLÉS Diamètre Gobo : 18,4mm Diamètre Gobo visible : 13mm Epaisseur Gobo : 0,3mm A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 16 www.americandj.eu... -
Page 17: Gobos Supplémentaires Inclus
Une console DMX vous permet de créer des programmes uniques répondant parfaitement à vos besoins. 1. Le Pocket Pro est une unité DMX à 11 ou 13 canaux DMX. Voir pages 20-23 pour une description détaillée des valeurs et des caractéristiques DMX. -
Page 18: Fonctionnement
4. Les unités esclaves vont alors suivre l’unité maître. FOCUS MANUEL Le Pocket Pro possède une roue de focus à l’avant de la tête de l’unité. Tournez la roue de focus vers l’avant ou l’arrière pour ajuster la clarté de la projection. Le focus est surtout utilisé... -
Page 19: Télécommande Uc-Ir
TÉLÉCOMMANDE UC-IR La télécommande à infrarouge UC-IR d’ADJ (vendue séparément) vous permet de piloter différentes fonctions de l’Pocket Pro jusqu’à une distance de 10 mètres. L’application pour iOS “Airstream IR” (téléchargement gratuit sur l’App Store d’Apple) permet de piloter les mêmes fonctions jusqu’à une distance de 5m. Après avoir acheté... -
Page 20: Traits Dmx 11 Canaux Dmx
MACRO 5 48 – 55 MACRO 6 56 – 63 MACRO 7 64 – 71 MACRO 8 72 – 79 MACRO 9 80 – 87 MACRO 10 A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 20 www.americandj.eu... -
Page 21: Traits Dmx 11 Canaux Dmx (Suite)
MODE DE RESTRICTION PAN/TILT 3 (180°-360°) 120 – 129 MODE DE RESTRICTION PAN/TILT 4 (270°-540°) 130 – 199 PAS DE FONCTION 200 – 209 RESET TOTAL 210 – 255 PAS DE FONCTION A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 21 www.americandj.eu... -
Page 22: Traits Dmx 13 Canaux Dmx
MACRO 3 32 – 39 MACRO 4 40 – 47 MACRO 5 48 – 55 MACRO 6 56 – 63 MACRO 7 64 – 71 MACRO 8 A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 22 www.americandj.eu... -
Page 23: Traits Dmx 13 Canaux Dmx (Suite)
120 – 129 MODE DE RESTRICTION PAN/TILT 4 (270°-540°) 130 – 199 PAS DE FONCTION 200 – 209 RESET TOTAL 210 – 255 PAS DE FONCTION DIMENSIONS A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 23 www.americandj.eu... -
Page 24: Courbes De Gradation
COURBES DE GRADATION A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 24 www.americandj.eu... -
Page 25: Remplacement De Gobo
4. Retirez doucement le gobo en le tirant vers le dessus puis placez le nouveau gobo sur la roue. 5. Réassemblez l’unité A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 25 www.americandj.eu... -
Page 26: Enlèvement Des Capots De La Tête
Dévissez la vis au milieu du capot Dévissez les 4 vis de l’autre capot Enlevez prudemment les 2 coques vers l’arrière de la tête Pour replacer les capots, suivez ces instructions à l’envers. A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 26 www.americandj.eu... -
Page 27: Remplacement Du Fusible
1. Les basses fréquences (basses) devraient entraîner la réaction au son de l’unité. Tapotez sur le microphone, les sons sourds ou aigus peuvent ne pas activer l’unité. A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 27 www.americandj.eu... -
Page 28: Spécifications
À noter : Les caractéristiques et améliorations dans la conception apportées à cette unité ainsi que ce manuel sont sujets à modification sans notice préalable écrite ou publiée. A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 28 www.americandj.eu... -
Page 29: Rohs Et Deee
écologiques. La directive RoHS franchit un pas important dans la protection de l’environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect. A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 29 www.americandj.eu... - Page 30 à ce système de d’enlèvement des déchets. Nous sommes heureux de répondre à vos questions et serions ravis d’entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : info@americandj.eu A.D.J. Supply Europe B.V. – - Pocket Pro Manuel d’utilisation Page 30 www.americandj.eu...
-
Page 31: Notes
