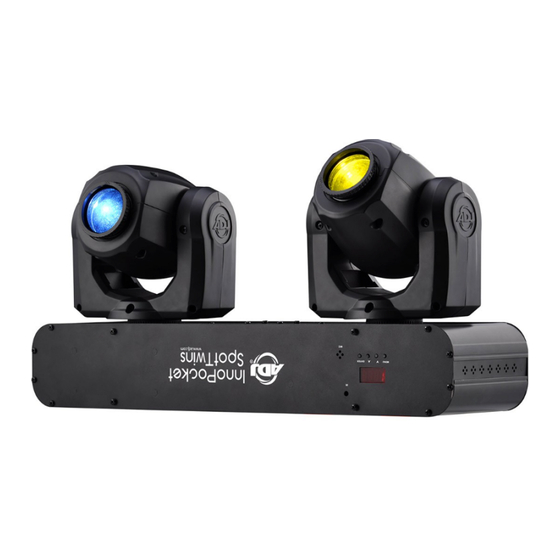

Veuillez ne pas renvoyer cette unité à votre revendeur agréé avant d’avoir contacté notre service clientèle. Introduction : L’Inno Pocket Spot Twins est une double mini-lyre asservie intelligente à 19 ou 23 canaux DMX. L’Inno Pocket Spot Twins peut fonctionner en mode autonome ou en configuration maître/esclave. -
Page 4: Précautions De Manipulation
à leurs côtés. Faites attention également à leur sortie de l’unité. CONSIGNES DE SÉCURITÉ (Suite) A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 4... -
Page 5: Configuration
: L’Inno Pocket Spot Twins peut être commandée via un protocole DMX-512. L’Inno Pocket Spot Twins est une unité DMX à 19 ou 23 canaux. L’adresse DMX est configurée électroniquement en utilisant les commandes situées sur le panneau avant de l’unité. -
Page 6: Configuration (Suite)
Il est toujours recommandé de connecter un bouchon DMX (résistance 120 Ohm . W) entre la broche 2 (DMX-) et la broche 3 (DMX +) de la dernière unité A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 6... - Page 7 Broche 2 Broche 2 Data True (signal +) Broche 3 Broche 3 Non utilisée Broche 4 - Non utilisée Non utilisée Broche 5 - Non utilisée A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 7...
-
Page 8: Installation
à une installation par vos soins. L’installation doit être inspectée annuellement par une personne qualifiée. L’Inno Pocket Spot Twins peut être installée dans les deux positions suivantes : soit suspendue sur une structure, soit posée sur une surface plane. Elle dispose d’un trou 35mm qui permet aussi de l’installer de ces 2 façons sur un pied d’éclairage ou un... - Page 9 à fond. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 9...
-
Page 10: Menu Systeme
Courbes d e g radation Heures d ’utilisation Version d u F irmware RESET A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 10... -
Page 11: C Onfigurer L'adresse Dmx
2. Soit « » soit « » s’affichera alors. Pressez les boutons UP ou DOWN pour activer/désactiver le mode musical. 3. Pressez ENTER pour confirmer. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 11... -
Page 12: Sens Sensibilité Au Son
» s’affichera alors. Pressez les boutons UP ou DOWN pour activer/désactiver l’inversion du PAN de la tête 1. « » signifie que l’inversion du PAN est activée. 3. Pressez ENTER pour confirmer. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 12... -
Page 13: Tlt1 Inversion Du Tilt De La Tête
1. Pressez le bouton MENU jusqu’à ce que s’affiche « », puis pressez ENTER. 2. L’unité exécutera alors l’auto test. Pressez le bouton MENU pour quitter. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 13... - Page 14 RESET: Utilisez cette fonction pour effectuer un RESET de l’unité. RSET 1. Pressez le bouton MENU jusqu’à ce que s’affiche « », puis pressez ENTER. 2. L’unité effectuera un Reset général. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 14...
- Page 15 2. Utilisez les boutons UP ou DOWN pour régler la position de -127 à +127. 3. Pressez ENTER pour confirmer. 4. Appuyez le bouton MENU pendant une seconde pour sortir du sous-Menu A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 15...
-
Page 16: Fonctionnement Général
4. Appuyez le bouton MENU pendant une seconde pour sortir du sous-Menu FONCTIONNEMENT GÉNÉRAL Modes de fonctionnement : l’Inno Pocket Spot Twins peut fonctionner selon trois modes différents. Dans chaque mode, vous pouvez faire fonctionner l’unité en mode autonome ou en configuration maître/esclave. -
Page 17: Fonctionnement Général(Suite)
Une console DMX vous permet de créer des programmes uniques répondant parfaitement à vos besoins. 1. L’Inno Pocket Spot Twins est une unité DMX à 19 ou 23 canaux. Voir pages 20-25 pour une description détaillée des valeurs et des caractéristiques DMX. -
Page 18: Fonctionnement
« SLND » puis appuyez sur ENTER. Choisissez soit « SL1 », soit « SL2 » et appuyez sur ENTER. Veuillez-vous référer à la page 11 pour plus d’informations. 4. Les unités esclaves vont alors suivre l’unité maître. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 18... -
Page 19: Télécommande Uc-Ir
TÉLÉCOMMANDE UC-IR La télécommande à infrarouge UC-IR d’ADJ (vendue séparément) vous permet de piloter différentes fonctions de l’Inno Pocket Spot Twins jusqu’à une distance de 10 mètres. STAND BY : ce bouton active le Noir Général (BlackOut) FULL ON : Appuyez sur ce bouton pour temporairement mettre l’unité en blanc à... -
Page 20: Traits Dmx 19 Canaux Dmx
GOBO 7 64-71 OSCILLATION OUVERT 72-79 OSCILLATION GOBO 1 80-87 OSCILLATION GOBO 2 88-95 OSCILLATION GOBO 3 96-103 OSCILLATION GOBO 4 104-111 OSCILLATION GOBO 5 A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 20... -
Page 21: Traits Dmx 19 Canaux Dmx (Suite)
100-109 PAS DE FONCTION 110-119 NOIR GÉNÉRAL PENDANT CHANGEMENT DE GOBO 120-199 PAS DE FONCTION 200-209 RESET TOTAL 210-249 PAS DE FONCTION 250-255 MODE MUSICAL A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 21... - Page 22 210-249 PAS DE FONCTION 250-255 MODE MUSICAL COURBES DE GRADATION 0-41 STANDARD 42-84 STAGE 85-127 128-170 ARCHITECTUAL 171-213 THEATER 214-255 COURBES DE GRADATION PAR DÉFAUT A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 22...
-
Page 23: Traits Dmx 23 Canaux Dmx
16-23 GOBO 2 24-31 GOBO 2 32-39 GOBO 4 40-47 GOBO 5 48-55 GOBO 6 56-63 GOBO 7 64-71 OSCILLATION OUVERT 72-79 OSCILLATION GOBO 1 A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 23... -
Page 24: Traits Dmx 23 Canaux Dmx(Suite)
100-109 PAS DE FONCTION 110-119 NOIR GÉNÉRAL PENDANT CHANGEMENT DE GOBO 120-199 PAS DE FONCTION 200-209 RESET TOTAL 210-249 PAS DE FONCTION 250-255 MODE MUSICAL A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 24... -
Page 25: Données Photométriques
MODE MUSICAL COURBES DE GRADATION 0-41 STANDARD 42-84 STAGE 85-127 128-170 ARCHITECTUAL 171-213 THEATER 214-255 COURBES DE GRADATION PAR DÉFAUT DONNÉES PHOTOMÉTRIQUES COURBES DE GRADATION A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 25... -
Page 26: Remplacement Du Fusible
1. Les basses fréquences (basses) devraient entraîner la réaction au son de l’unité. Tapotez sur le microphone, les sons sourds ou aigus peuvent ne pas activer l’unité. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 26... -
Page 27: Spécifications
À noter : Les caractéristiques et améliorations dans la conception apportées à cette unité ainsi que ce manuel sont sujets à modification sans notice préalable écrite ou publiée. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 27... -
Page 28: Rohs Et Deee
La directive RoHS franchit un pas important dans la protection de l’environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect. A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 28... - Page 29 Nous sommes heureux de répondre à vos questions et serions ravis d’entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu - Inno Pocket Spot Twins Manuel d’utilisation Page 29...
-
