Manuels Connexes pour ADJ QUAD SCAN PRO
Sommaire des Matières pour ADJ QUAD SCAN PRO

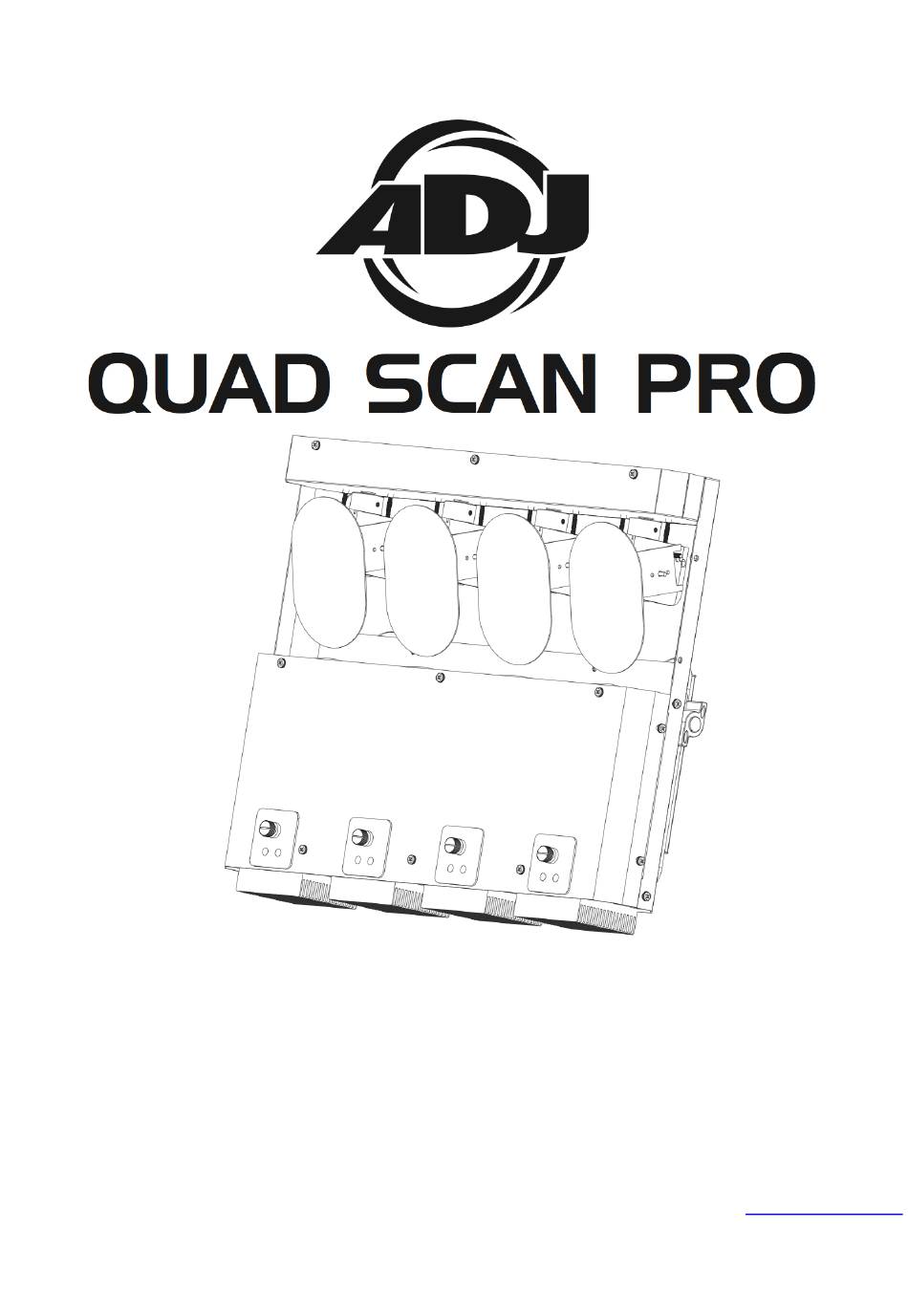

- Page 1 Manuel d'utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 10/13...
-
Page 2: Table Des Matières
DÉPANNAGE ..................................14 CARACTERISTIQUES ................................15 RoHS : une contribution sans précédent à la préservation de l’environnement ..............16 DEEE : Déchets d’équipements électriques et électroniques ....................17 A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 2... -
Page 3: Introduction

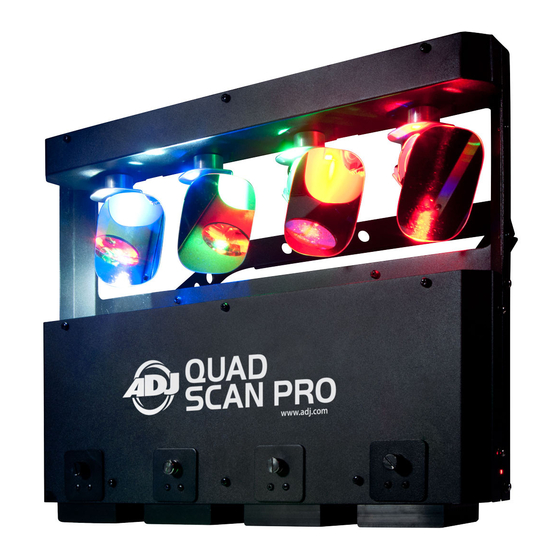

Veuillez ne pas renvoyer cette unité à votre revendeur agréé avant d’avoir contacté notre service clientèle. Introduction : le Quad Scan Pro d’American DJ® fait partie de l’effort continu d’American DJ de créer des lumières intelligentes de qualité supérieure à prix abordable. Le Quad Scan Pro est un Scanner LED RGBW à... -
Page 4: Consignes De Sécurité (Suite)
D. L'unité ne semble pas fonctionner correctement ou ne fonctionne plus de manière optimale. CONFIGURATION Source d'alimentation : le Quad Scan Pro d’American DJ® est équipée d’un ballast électronique qui détecte automatiquement le voltage une fois l’unité branchée à l’alimentation électrique. Grâce au ballast électronique, vous n’avez pas à... - Page 5 Data Compliment (signal -) Broche 2 Broche 2 Data True (signal +) Broche 3 Broche 3 Non utilisée Ne pas utiliser Non utilisée Ne pas utiliser A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 5...
-
Page 6: Menu Système
L’affichage LED s’éteint après 10 secondes Affiche LED allumé en permanence Inversion du PAN Inversion du TILT Normal Affichage LED basculé de 180° Autotest Durée de fonctionnement Version du firmware Reset A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 6... -
Page 7: Menu Système (Suite)
1. Appuyez sur le bouton MENU jusqu’à ce que s’affiche « DNST », puis appuyez sur ENTER. 2. L’écran indiquera alors « MAST », « BLND », ou « LAST ». Utilisez les boutons UP ou DOWN pour sélectionner l’un ou l’autre. A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 7... - Page 8 Noir Général automatiquement « LAST », Quand le signal DMX est perdu ou l’appareil est mis sous tension, le Quad Scan Pro reste sur le dernier étât DMX qu’il à reçu de la console. Dans le cas d’une mise sous tension, le Quad Scan Pro se mettra dans la dernière configuration DMX mémorisée.
-
Page 9: Fonctionnement
à vos besoins. 1. Le Quad Scan Pro est une unité à 3 modes de canaux DMX : mode 1 canal, mode 5 canaux et mode 32 canaux DMX. Voir les pages 11-14 pour une description détaillée des valeurs et des caractéristiques DMX. -
Page 10: Configuration Maître/Esclave
ENTER. Voir page 7 pour de plus amples informations. 4. Les unités esclave suivront alors l’unité maître. Quand vos choisissez l’option « SL 2 » les programmes internes du Quad Scan Pro fonctionneront à l’opposé de l’unité maître 5. -
Page 11: Fonctions Et Traits Dmx
PAS DE FONCTION 190 – 231 FERMETURE LENTE – OUVERTURE RAPIDE 232 – 239 PAS DE FONCTION 240 – 247 STROBOSCOPE MUSICAL 248 – 255 PAS DE FONCTION A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 11... -
Page 12: Mode 32 Canaux Dmx
PAS DE FONCTION 190 – 231 FERMETURE LENTE – OUVERTURE RAPIDE 232 – 239 PAS DE FONCTION 240 – 247 STROBOSCOPE MUSICAL 248 – 255 PAS DE FONCTION A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 12... - Page 13 0 - 255 0% - 100% GRADATEUR BLEU MIROIR 4 0 - 255 0% - 100% GRADATEUR BLANC MIROIR 4 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 13...
-
Page 14: Remplacement Du Fusible
2. Utilisez une brosse pour nlever la poussière dans les bouches de ventilation 3. Nettoyez les lentilles externes avec du nettoyant pour vitres touts les 20 jours. 4. Assurez-vous que le QUAD SCAN PRO soit bien sêché avant de remettre le cordon d’alimentation électrique. -
Page 15: Caracteristiques
À noter : Les caractéristiques et améliorations dans la conception apportées à cette unité ainsi que ce manuel sont sujets à modification sans notice préalable écrite ou publiée. A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 15... -
Page 16: Rohs : Une Contribution Sans Précédent À La Préservation De L'environnement
écologiques. La directive RoHS franchit un pas important dans la protection de l’environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect. A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 16... -
Page 17: Deee : Déchets D'équipements Électriques Et Électroniques
à ce système de d’enlèvement des déchets. Nous sommes heureux de répondre à vos questions et serions ravis d’entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 17... - Page 18 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan Pro Manuel d'utilisation Page 18...
