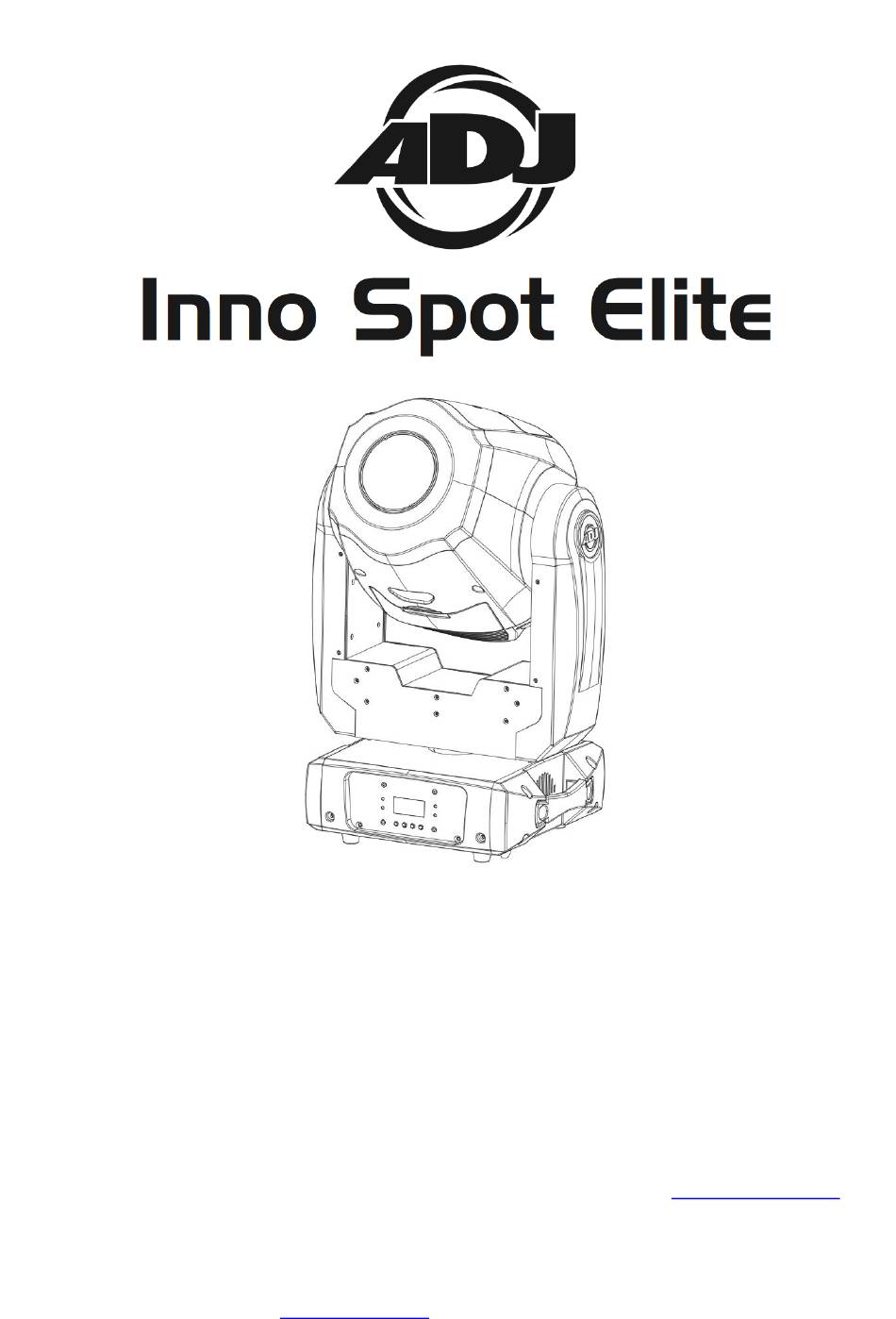

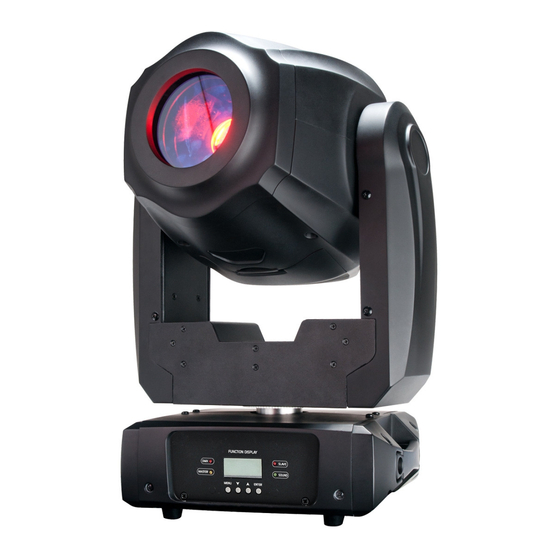

- Page 1 MANUEL D’UTILISATION A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 03/14 A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 1 www.americandj.eu...
-
Page 2: Table Des Matières
REMPLACEMENT DE GOBO ......................22 REMPLACEMENT DU FUSIBLE ....................23 ENTRETIEN ..........................23 DÉPANNAGE ..........................23 SPÉCIFICATIONS .......................... 24 RoHS et DEEE ..........................25 NOTES ............................27 A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 2 www.americandj.eu... -
Page 3: Informations Générales
INFORMATIONS GÉNÉRALES Déballage : Nous vous remercions d’avoir choisi la lyre Inno Spot Elite d’American DJ®. Chaque Inno Spot Elite a été minutieusement testée et expédiée en parfait état de fonctionnement. Veuillez inspecter avec minutie le carton d’emballage et vérifier qu’il n’a pas été... -
Page 4: Précautions De Manipulation
à leurs côtés. Faites attention également à leur sortie de l’unité. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 4 www.americandj.eu... -
Page 5: Configuration
C. l’appareil ne semble pas fonctionner normalement ou montre des signes de fonctionnement anormal. CONFIGURATION Source d'alimentation : l’Inno Spot Elite d'American DJ® est équipée d’un ballast électronique qui détecte automatiquement le voltage une fois l’unité branchée à l’alimentation électrique. Grâce au ballast électronique, vous n’avez pas à vous soucier du voltage local, cette unité... - Page 6 Il est toujours recommandé de connecter un bouchon DMX (résistance 120 Ohm) entre la broche 2 (DMX-) et la broche 3 (DMX +) de la dernière unité A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 6 www.americandj.eu...
- Page 7 Broche 2 Broche 2 Data True (signal +) Broche 3 Broche 3 Non utilisée Broche 4 - Non utilisée Non utilisée Broche 5 - Non utilisée A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 7 www.americandj.eu...
-
Page 8: Installation
à une installation par vos soins. L’installation doit être inspectée annuellement par une personne qualifiée. L’Inno Spot Elite peut être installée dans les deux positions suivantes : soit suspendu sur une structure, soit posée sur une surface plane. L’installation latérale peut sévèrement endommager l’unité. - Page 9 (2) Orifices de fixation Quicklock sur l’embase (3) Fermetures Quicklock 90° (4) Crochet Pro Trigger (5) Fermeture et vissage du crochet Pro Trigger (6) Elingue de sécurité A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 9 www.americandj.eu...
- Page 10 à fond. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 10 www.americandj.eu...
-
Page 11: Menu Système
Inversion PAN Inversion TILT Affichage LED on Affichage LED s’éteint après 10 secondes Réglage du Focus Auto-Test Test température Durée de fonctionnement Version firmware Réinitialisation (Reset) A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 11 www.americandj.eu... - Page 12 REMARQUE : En configuration maître/esclave, vous pouvez configurer une unité en maître puis configurer la suivante comme « Slave 2 », les unités opéreront alors en mouvements contrastés les unes par rapport aux autres. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 12 www.americandj.eu...
- Page 13 2. Afin d’activer l’inversion de tilt, pressez les boutons UP ou DOWN jusqu’à ce que « YES » s’affiche puis pressez ENTER pour confirmer et quitter. Afin de désactiver l’inversion de tilt, sélectionnez « No » et pressez ENTER. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 13 www.americandj.eu...
- Page 14 1. Appuyez le bouton MENU jusqu’à ce que s’affiche « RESET », puis pressez ENTER. 2. L’unité se réinitialisera alors. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 14 www.americandj.eu...
- Page 15 MENU SYSTÈME (Suite) Ajustages Système L’Inno Spot Elite vous permet d’ajuster au précis les positionnements de départ du PAN/TILT, des roues de gobos et de couleurs, de l’indexation des gobos, du prisme, de la rotation du prisme et du focus.
- Page 16 ENTER. 3. Faites vos réglages et confirmez en appuyant sur ENTER. Pressez le bouton MENU pendant au moins une secondes pour sauver votre choix et sortir. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 16 www.americandj.eu...
- Page 17 ENTER. 3. Faites vos réglages et confirmez en appuyant sur ENTER. Pressez le bouton MENU pendant au moins une secondes pour sauver votre choix et sortir. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 17 www.americandj.eu...
-
Page 18: Fonctionnement Général
FONCTIONNEMENT GÉNÉRAL Modes de fonctionnement : l’Inno Spot Elite peut fonctionner selon trois modes différents. Dans chaque mode, vous pouvez faire fonctionner l’unité en mode autonome ou en configuration maître/esclave. La section suivante indiquera une fonction détaillée des différences de fonctionnement des différents modes. -
Page 19: Fonctionnement
FONCTIONNEMENT 1. L’Inno Spot Elite est une unité DMX à 15 canaux. Voir pages 18-19 pour une description détaillée des valeurs et des caractéristiques DMX. 2. Afin de commander votre unité en mode DMX, veuillez suivre les instructions mentionnées en pages 5-7 ainsi que les spécificités de configuration incluses dans votre console DMX. -
Page 20: Traits Dmx
NOIR GENERAL (BLACKOUT) 8-15 SHUTTER OUVERT 16-131 STROBOSCOPE LENT-RAPIDE 132-139 SHUTTER OUVERT 140-181 SHUTTER OUVERTURE LENTE-FERMETURE RAPIDE 182-189 SHUTTER OUVERT 190-231 SHUTTER OUVERTURE RAPIDE-FERMETURE LENTE 232-239 SHUTTER OUVERT A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 20 www.americandj.eu... -
Page 21: Donnees Photométriques
NOIR GENRAL PENDANT CHANGEMENT DE GOBO 120-129 PAS DE NOIR GENERAL PENDANT CHANGEMENT DE GOBO 130-199 PAS DE FONCTION 200-209 RESET TOTAL 210-255 PAS DE FONCTION DONNEES PHOTOMÉTRIQUES A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 21 www.americandj.eu... -
Page 22: Remplacement De Gobo
4. Insérez délicatement le nouveau gobo et insérez le cerclage de l’unité. 5. Réassemblez l’unité. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 22 www.americandj.eu... -
Page 23: Remplacement Du Fusible
1. Les basses fréquences (basses) devraient entraîner la réaction au son de l’unité. Tapotez sur le microphone, les sons sourds ou aigus peuvent ne pas activer l’unité. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 23 www.americandj.eu... -
Page 24: Spécifications
À noter : Les caractéristiques et améliorations dans la conception apportées à cette unité ainsi que ce manuel sont sujets à modification sans notice préalable écrite ou publiée. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 24 www.americandj.eu... -
Page 25: Rohs Et Deee
écologiques. La directive RoHS franchit un pas important dans la protection de l’environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect. A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 25 www.americandj.eu... - Page 26 Nous sommes heureux de répondre à vos questions et serions ravis d’entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : info@americandj.eu A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 26 www.americandj.eu...
-
Page 27: Notes
NOTES Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu A.D.J. Supply Europe B.V. – - Inno Spot Elite Manuel d’utilisation Page 27 www.americandj.eu...
