Module d'affichage

Afficheur LCD
Rapport
de dosage
Minuteurs de
vie en pot
Touches
programmables
Touches de
navigation
Touche de mise en veille

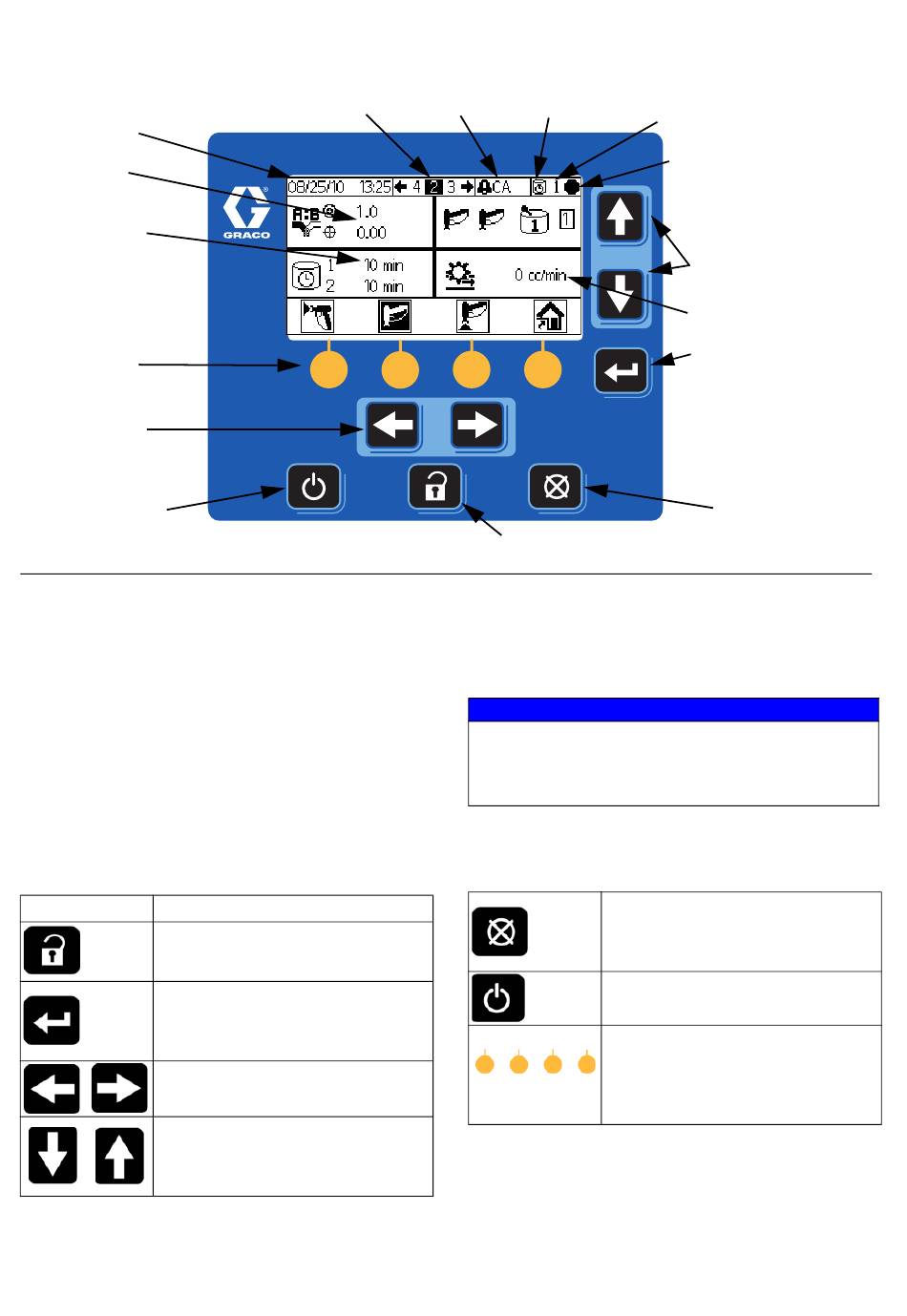

F . 13. Module d'affichage
IG
Écran
Fournit des informations textuelles et graphiques
concernant les opérations de configuration et de
pulvérisation. Le rétro-éclairage de l'écran est configuré
par défaut pour rester actif. Il est possible de déterminer
le nombre de minutes d'inactivité de l'écran avant que le
rétro-éclairage ne s'estompe. Se reporter à Configuration 3
(Écran 20), page 48. Appuyer sur n'importe quelle touche
pour rétablir le rétro-éclairage normal.
REMARQUE : Le module d'affichage et son support
peuvent être retirés depuis le couvercle du boîtier
électrique et remontés par la suite.
Légende Fonction
Configuration : Appuyer dessus pour
accéder au mode d'installation ou
pour le quitter.
Entrer : Permet de sélectionner le
champ à modifier, de faire une
sélection ou de sauvegarder une
sélection ou une valeur.
Flèches Gauche/Droite : Permettent
de naviguer d'un écran à l'autre.
Flèches Haut/Bas : Permettent de
parcourir les champs d'un écran,
les éléments d'un menu déroulant
ou les chiffres d'un champ modifiable.
3A1670N
Numéro d'écran Codes d'erreur
Touche de configuration
État de vie en pot
ti16319a
Ces touches sont utilisées pour entrer des données
numériques, accéder aux écrans de configuration,
naviguer au sein d'un écran, faire défiler les écrans
et sélectionner des valeurs de configuration.
ATTENTION
Pour éviter d'endommager les boutons des touches
programmables, ne pas appuyer dessus avec des
objets tranchants tels que des stylos, des cartes
plastiques ou des ongles.
Correction d'erreur : Permet d'arrêter
une alarme et de corriger l'erreur
identifiée. Permet également
d'effacer une zone de saisie.
Veille : Interrompt le fonctionnement
de l'unité et la met en veille.
Touches programmables :
Permettent de sélectionner l'écran ou
l'opération spécifique indiquée sur le
module d'affichage juste au-dessus
de chaque touche.
Module d'affichage
Recette active
Mode Fonctionnement,
voir la page 26 pour
connaître les touches
Touches de
navigation
Débit
Touche d'envoi
Touche de
restauration
après erreur
