Graco ProMix 2KE Fonctionnement page 15

Raccordements d'air comprimé
Consulter le Schéma du système pneumatique
à la page 74 (sites à risque) ou 75 (sites sans risque).
1. Resserrer tous ProMix 2KE les raccords
de conduites d'air et de produit du système
qui ont pu se desserrer durant le transport.
2. Brancher la conduite d'air principale sur l'entrée
d'air principale. Cette conduite d'air alimente les
électrovannes et toutes les vannes de contrôle
pneumatiques.

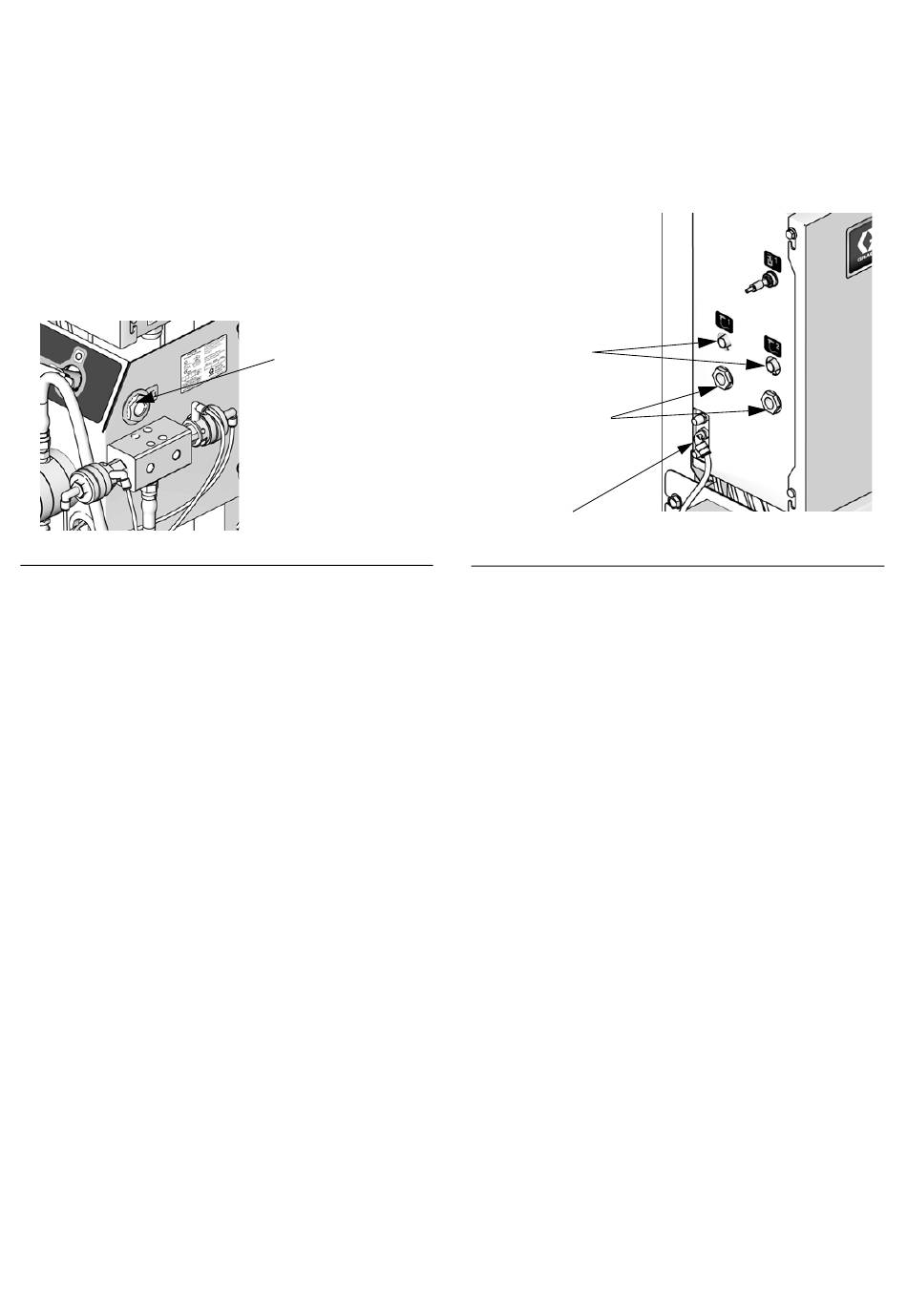

F . 3. Raccordement d'air principal
IG
3A1670N
Admission
d'air
principale
TI15729a
3. Pour chaque pistolet du système, brancher une
conduite d'air propre indépendante sur l'admission
d'air de l'interrupteur de débit d'air. Cette conduite
d'air alimente le pistolet en air d'atomisation.
L'interrupteur de débit d'air détecte le débit d'air vers
le pistolet et indique au régulateur l'actionnement du
pistolet.
Sorties d'air
d'atomisation
Admissions d'air
d'atomisation
Solénoïde
admission
d'air
F . 4. Raccordement d'air d'atomisation
IG
Installation
TI15709a
15
