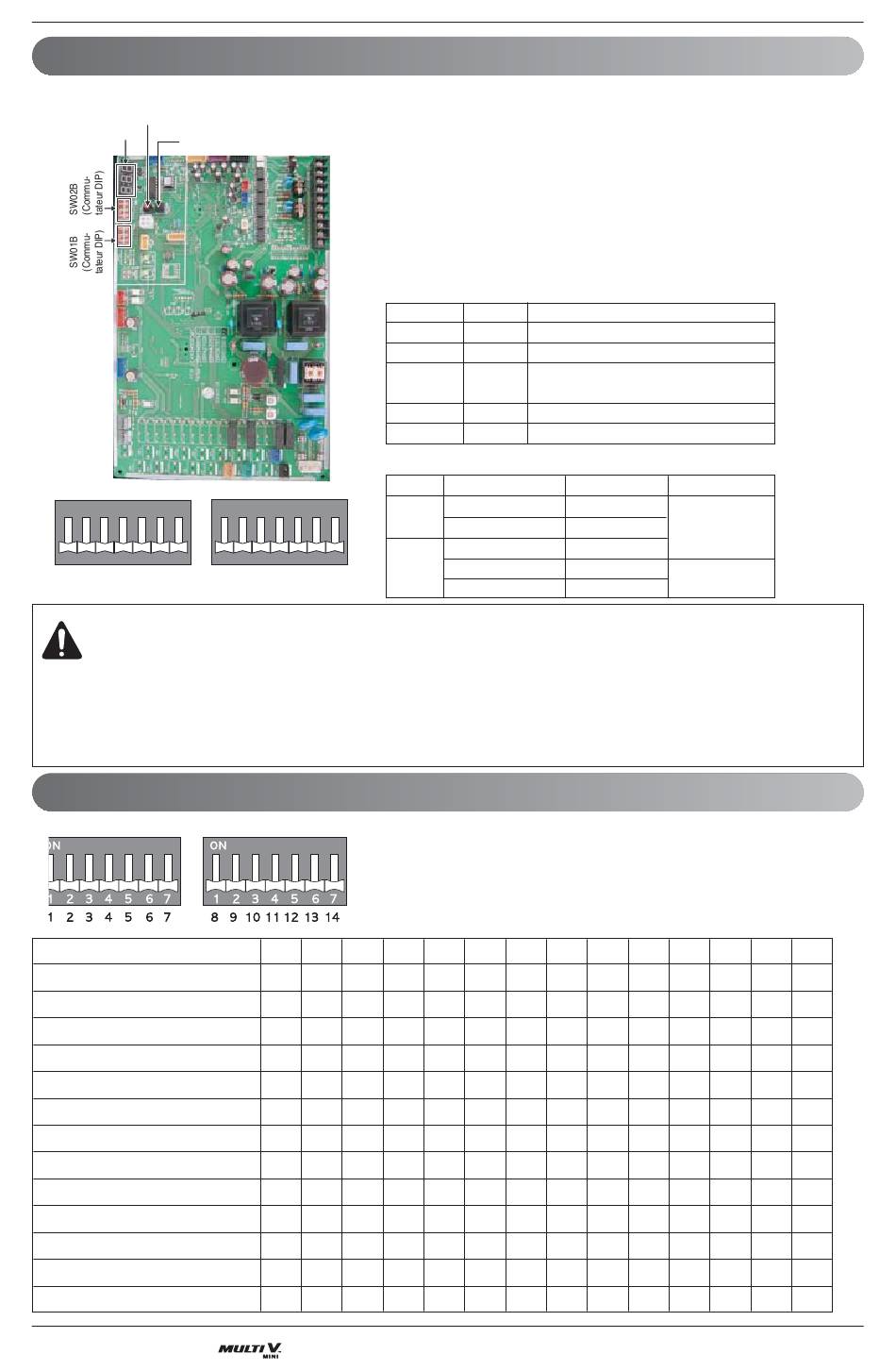

Câblage électrique
Branchement du commutateur DIP (châssis U3, modèle à 2 ventilateurs)
Carte électronique principale
SW02V
Auto adressage
7 - Segment
SW01V
Confirmation des données
SW01B
ON
1 2 3 4 5 6 7
<Condition initiale d'expédition du commutateur DIP >
AVERTISSEMENT
• Il convient de réinitialiser l'alimentation de la carte électronique (PCB) principale pour que la fonction modifiée soit reconnue
après avoir géré le commutateur DIP pour la configuration de fonctions supplémentaires.
• L'alimentation de la carte électronique principale doit être réinitialisée après la réinitialisation du commutateur DIP pour
l'annulation d'une fonction supplémentaire
• Configurez le commutateur DIP correctement. Sinon, il peut surexploiter le produit durant le fonctionnement
Configuration du commutateur DIP (châssis U3, modèle à 2 ventilateurs)
W01B
Longueur de tuyau court
Longueur de tuyau long
Chargement auto du fluide frigorigène
Contrôle du fluide frigorigène
Sélecteur Froid/Chaud
Neige (Modèle de pompe à chaleur)
Dégivrage forcé (Modèle de pompe à chaleur)
Neige + Dégivrage forcé (Modèle de pompe à chaleur)
Fonctionnement silencieux de nuit
Évacuation
Vidange par pompage (Modèle de pompe à chaleur)
Retour dʼhuile forcé
Mode Mise à vide
50 Unité extérieure
1. Lorsque l'unité extérieure est mise sous tension après la configuration du
commutateur DIP (interrupteur à double rangée de connexions), il est
possible de vérifier l'entrée correcte de la valeur de configuration par le
biais de l'afficheur numérique.
2. Cette fonction sʼaffiche pendant uniquement 2 secondes après la mise
sous tension.
■ Vérification de la configuration de l'unité extérieure
- Après la mise sous tension, des nombres apparaissent
- Ces nombres indiquent l'état de configuration
SW02B
ON
1 2 3 4 5 6 7
SW02B
1 2 3
● ✕
✕ ●
● ●
● ●
✕ ✕
consécutivement sur l'afficheur numérique
En cas de 3Φ, modèle 5HP
Séquence NO.
1 124 Référence du modèle, 1~255
2 5 Puissance totale (CV)
2 : pompe à chaleur
3 2
Aucun affichage : froid uniquement
4 25 Normal
5 129 Model type, 1~255
Référence du modèle
Phase Puissance (CV) Référence du modèle Type de modèle
5
1ø
6
4
3ø
5
6
4 5 6 7
●
●
● ● ✕
✕
✕
✕
●
Opération
121
28
122
123
124
29
125
8 9 10 11 12
● ✕
✕ ●
● ●
●
●
●
●
13 14
●
●
✕
●
●
