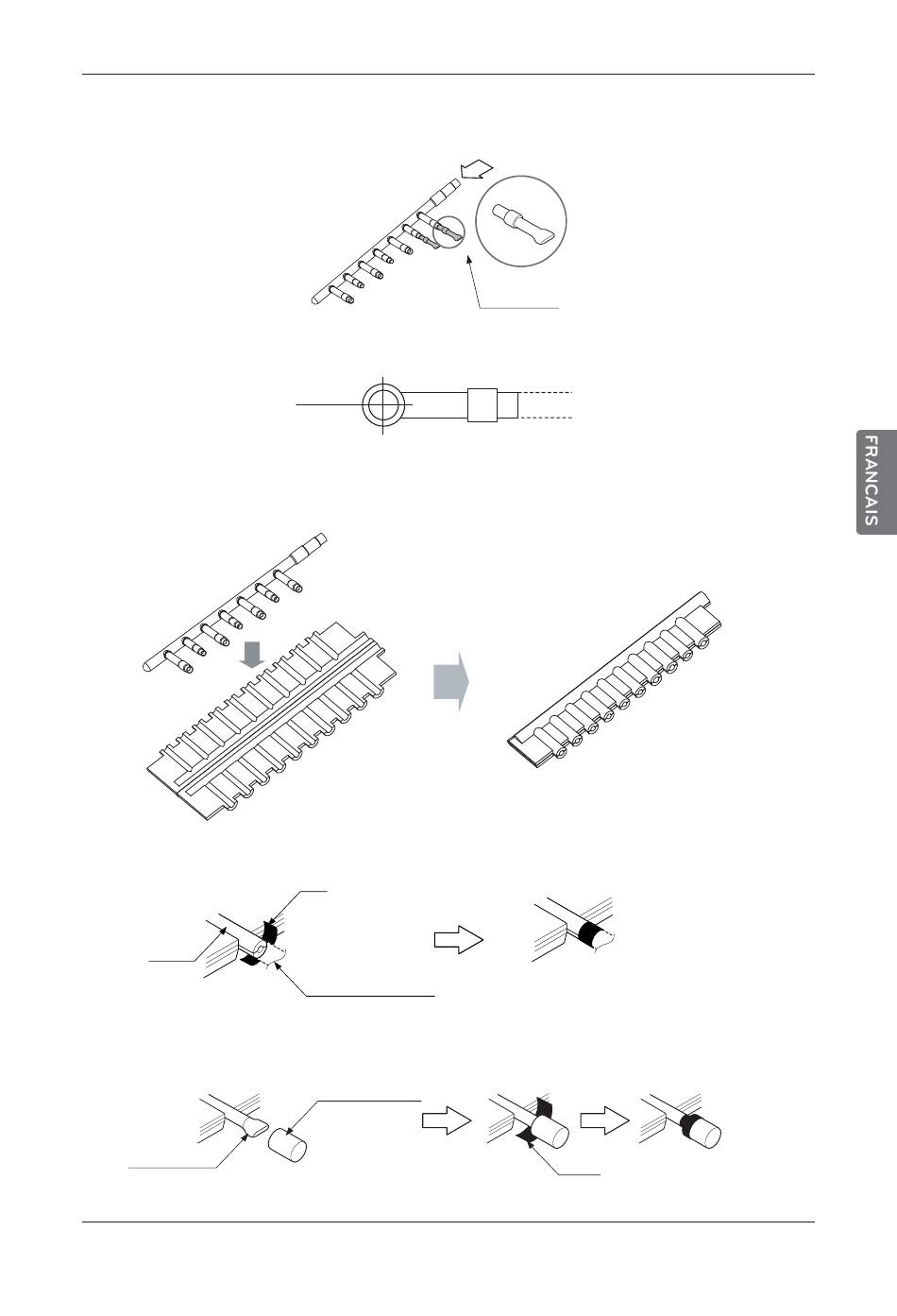

• Si le nombre dʼunités intérieures à raccorder aux tuyaux de dérivation est inférieur au nombre de tuyaux de
dérivation disponibles pour les raccordements, vous devez alors poser des bouchons de tuyau sur les
dérivations en surplus.
• Raccord du tuyau horizontal disposé sur un plan horizontal.
• Vous devez isoler le collecteur avec lʼisolant de chaque kit.
• Vous devez sceller les joints entre dérivation et tuyau avec la bande fournie dans chaque kit.
Isolant
• Vous devez isoler les bouchons de tuyau à lʼaide de lʼisolant fourni dans chaque kit, puis sceller avec une
bande comme décrit ci-dessus.
Bouchon de tuyau
B
Plan horizontal
Vu à partir du point B dans le sens de la flèche
Isolez le collecteur à l'aide du
matériau d'isolation attaché au kit
du tuyau de dérivation comme
illustré sur la figure
Ruban
Isolant de tuyau de champ
Isolant pour bouchon
de tuyau
Tuyauterie de fluide frigorigène
Tuyau étranglé
Ruban
