Câblage électrique
◆ Précautions à prendre lors de la pose des câblages électriques

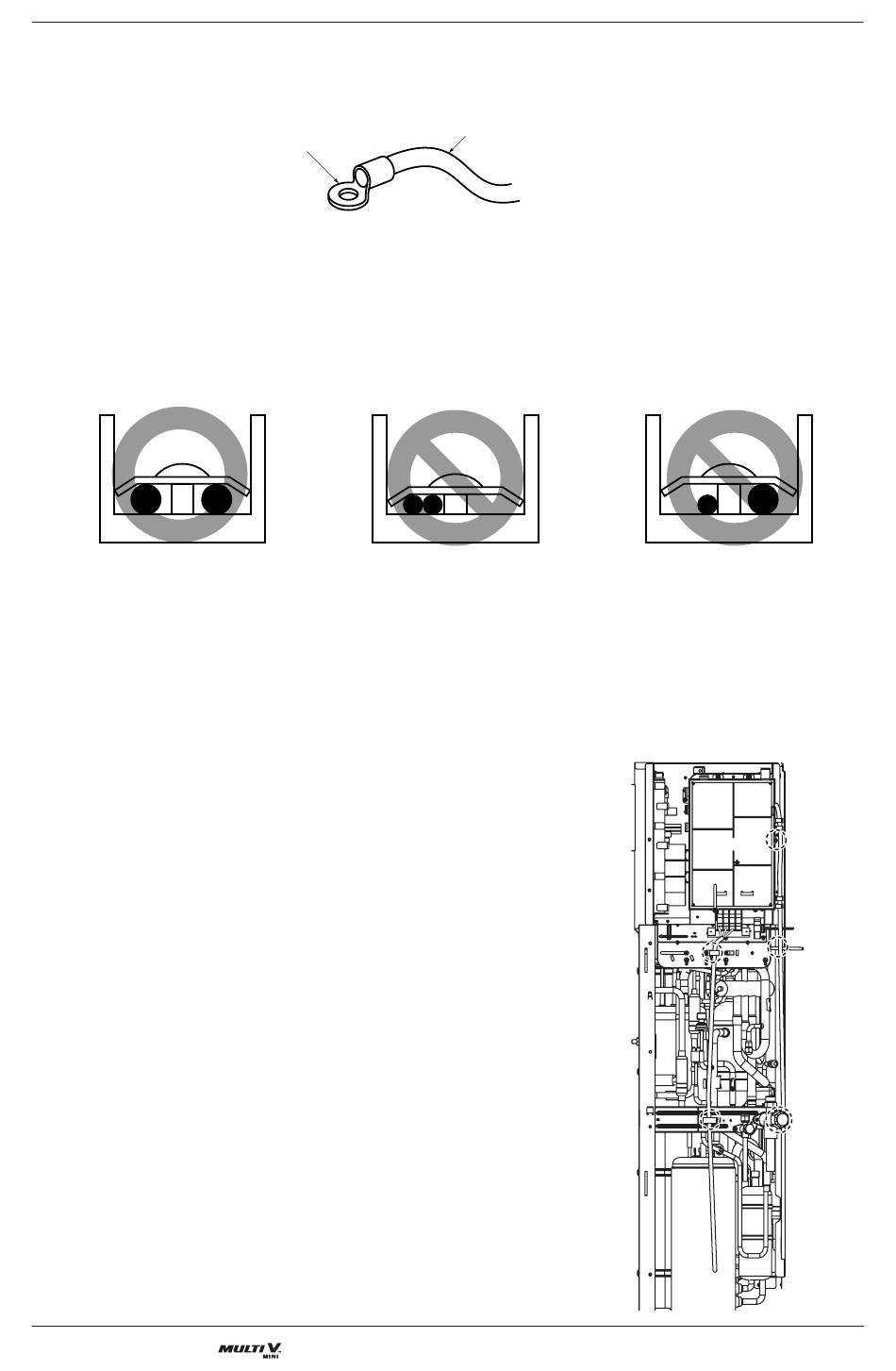

Utilisez des bornes de pression de forme arrondie pour les raccordements au bornier dʼalimentation.
Borne de pression de forme arrondie
Si vous ne disposez pas de câble, suivez les instructions ci-dessous.
• Ne connectez pas des câbles dʼépaisseurs différentes au bornier dʼalimentation. (tout jeu au niveau
des câbles dʼalimentation peut générer une chaleur anormale).
• Lorsque vous raccordez des câbles de même épaisseur, procédez conformément aux schémas ci-
dessous.
• Pour le câblage, utilisez le câble d'alimentation désigné et branchez-le fermement, puis fixez-le afin
d'éviter qu'aucune pression extérieure ne vienne s'exercer sur le bornier.
• Utilisez un tournevis approprié pour resserrer les vis des bornes. Un tournevis avec une petite tête va
abîmer la tête des vis et rendre leur serrage correct impossible.
• Un serrage trop important des vis des bornes peut les casser.
◆ Branchement des câbles (châssis U3 , modèle à 2
ventilateurs)
1. Branchez le câble d'alimentation électrique au bornier du boîtier de
commande à l'aide de pinces sur le support et sur le boîtier de
commande comme illustrée sur la figure de droite.
2. Branchez le câble de communication au bornier de la carte
électronique à l'aide de pinces sur le support et sur le boîtier de la
carte électronique principale comme illustrée sur la figure de droite.
44 Unité extérieure
Câble d'alimentation
