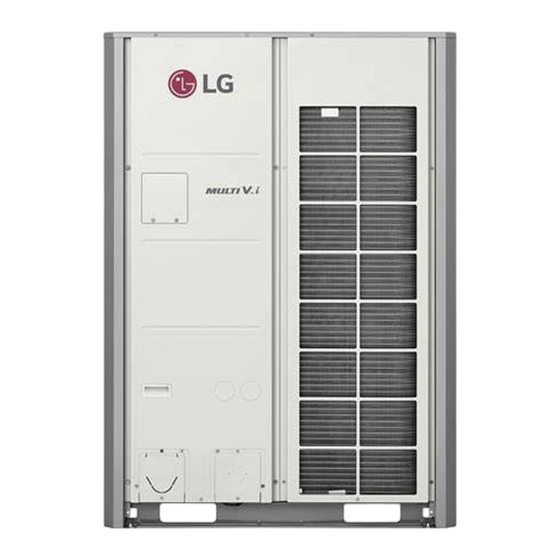

LG MULTI V Mode D'emploi
Masquer les pouces Voir aussi pour MULTI V:

Publicité

Liens rapides

Unité intérieure
Cassette du plafond à 1 voie
1. Liste des fonctions
2. Spécifications
3. Dimensions
4. Schémas de tuyauterie
5. Schémas de câblage
6. Tableau des performances
7. Vitesse d'écoulement de l'air et répartition de la température
8. Caractéristiques électriques
9. Niveaux sonores
10. Installation
11. Accessoires

Publicité

Table des Matières
loading

Sommaire des Matières pour LG MULTI V

  • Page 1 Unité intérieure Cassette du plafond à 1 voie 1. Liste des fonctions 2. Spécifications 3. Dimensions 4. Schémas de tuyauterie 5. Schémas de câblage 6. Tableau des performances 7. Vitesse d’écoulement de l’air et répartition de la température 8. Caractéristiques électriques 9.
  • Page 2: Liste Des Fonctions

    1. Liste des fonctions ARNU07GTU*2, ARNU09GTU*2, ARNU12GTU*2 Catégorie Fonction ARNU18GTT*2, ARNU24GTT*2 Sortie d’approvisionnement en air Contrôle du sens du débit d’air (à gauche & à droite) Contrôle du sens du débit d’air (en haut & en bas) Auto Oscillation automatique (à gauche & à droite) Oscillation automatique (en haut &...
  • Page 3: Spécifications

    2. Spécifications * Nom du modèle A: A:Base, C:Plasma Cassette de plafond à 1 voie Type Modèle Unité ARNU07GTU ARNU09GTU ARNU12GTU 1,900 2,400 3,100 Puissance frigorifique kcal/h Btu/h 7,500 9,600 12,300 2,200 2,800 3,400 Puissance calorifique kcal/h Btu/h 8,500 10,900 13,600 Plaque en acier galvanisé...
  • Page 4 2. Spécifications * Nom du modèle A: A:Base, C:Plasma Type Cassette de plafond à 1 voie Modèle Unité ARNU18GTT*2 ARNU24GTT*2 Puissance frigorifique kcal/h 4,800 6,100 Btu/h 19,100 24,200 Puissance calorifique kcal/h 5,400 6,100 Btu/h 21,500 24,200 Boîtier Plaque en acier galvanisé Plaque en acier galvanisé...
  • Page 5: Dimensions

    3. Dimensions 4 _ Cassette du plafond à 1 voie...
  • Page 6 3. Dimensions Cassette du plafond à 1 voie _ 5...
  • Page 7 3. Dimensions 6 _ Cassette du plafond à 1 voie...
  • Page 8 3. Dimensions Cassette du plafond à 1 voie _ 7...
  • Page 9: Schémas De Tuyauterie

    4. Schémas de tuyauterie Diamètre du port de connexion du tuyau du réfrigérant [Unité: mm (pouce)] Modèle Liquidee ARNU07GTU*2 ARNU09GTU*2 Ø6.35(1/4) Ø12.7(1/2) ARNU12GTU*2 ARNU18GTT*2 ARNU24GTT*2 Ø15.88(5/8) Ø9.52(3/8) LOC. Description Thermisteur d’ambiance Tuyau d’entrée thermisteur Tuyau de sortie thermisteur 8 _ Cassette du plafond à 1 voie...
  • Page 10: Schémas De Câblage

    -. DESACTIVE: Plafond (par défaut) -. ACTIVE: Plancher Pour le modèle Multi V, le commutateur DIP 1, 2, 6, 7, 8 doit être réglé sur DESACTIVE. Ce commutateur DIP est utilisé pour l’autre modèle. Cassette du plafond à 1 voie _ 9...
  • Page 11: Puissance Frigorifique

    6. Tableau des performances 6.1 Puissance frigorifique Puissance frigorifique Température de l’air intérieur (DB/WB, °C) Température Coefficient de l’air de débit extérieur (DB, °C) Remarques: TC: Puissance totale (kW) SHC: Puissance calorifique sensible (kW) 10 _ Cassette du plafond à 1 voie...
  • Page 12 6. Tableau des performances Température de l’air intérieur (DB/WB, °C) Température Coefficient de l’air de débit extérieur (DB, °C) Remarques: TC: Puissance totale (kW) SHC: Puissance calorifique sensible (kW) Cassette du plafond à 1 voie _ 11...
  • Page 13: Puissance Calorifique

    6. Tableau des performances 6.2 Puissance calorifique Puissance calorifique Température de l’air intérieur (DB, °C) Température de l’air extérieur Coefficient de débit DB(°C) WB(°C) -19.8 -20.0 -18.8 -19.0 -16.7 -17.0 -14.7 -15.0 -12.6 -13.0 -10.5 -11.0 -9.5 -10.0 -8.5 -9.1 -7.0 -7.6 -5.0...
  • Page 14 6. Tableau des performances Puissance calorifique Température de l’air intérieur (DB, °C) Température de l’air extérieur Coefficient de débit DB(°C) WB(°C) -19.8 -20.0 -18.8 -19.0 -16.7 -17.0 -14.7 -15.0 -12.6 -13.0 -10.5 -11.0 -9.5 -10.0 -8.5 -9.1 -7.0 -7.6 -5.0 -5.6 -3.0 -3.7...
  • Page 15: Vitesse D'écoulement De L'air Et Répartition De La Température (Données De Référence)

    7. Vitesse d’écoulement de l’air et répartition de la température (données de référence) ARNU07GTU*2 Refroidissement Chauffage Angle d’évacuation: 50° Angle d’évacuation: 60° tesse d’écoulement de l’air [m/s] tesse d’écoulement de l’air [m/s] Température [°C] Température [°C] ARNU09GTU*2 Refroidissement Chauffage Angle d’évacuation: 50° Angle d’évacuation: 60° tesse d’écoulement de l’air [m/s] tesse d’écoulement de l’air [m/s] Température [°C] Température [°C] Note: La hauteur d’installation normale est de 2,7 m. La figure ci-contre illustre la répartition des mesures à une hauteur de plafond de 2, 7 m. 14 _ Cassette du plafond à...
  • Page 16 7. Vitesse d’écoulement de l’air et répartition de la température (données de référence) ARNU12GTU*2 Refroidissement Chauffage Angle d’évacuation: 50° Angle d’évacuation: 60° tesse d’écoulement de l’air [m/s] tesse d’écoulement de l’air [m/s] Température [°C] Température [°C] ARNU18GTT*2 Refroidissement Chauffage Angle d’évacuation: 50° Angle d’évacuation: 60° tesse d’écoulement de l’air [m/s] tesse d’écoulement de l’air [m/s] Température [°C] Température [°C] Note: La hauteur d’installation normale est de 2,7 m. La figure ci-contre illustre la répartition des mesures à une hauteur de plafond de 2, 7 m. Cassette du plafond à...
  • Page 17 7. Vitesse d’écoulement de l’air et répartition de la température (données de référence) ARNU24GTT*2 Refroidissement Chauffage Angle d’évacuation: 50° Angle d’évacuation: 60° tesse d’écoulement de l’air [m/s] tesse d’écoulement de l’air [m/s] Température [°C] Température [°C] Note: La hauteur d’installation normale est de 2,7 m. La figure ci-contre illustre la répartition des mesures à une hauteur de plafond de 2, 7 m. 16 _ Cassette du plafond à...
  • Page 18: Caractéristiques Électriques

    8. Caractéristiques électriques Unités Alimentation Entrée (W) Refroi d i s sement Chauffage Modèle Type Volts Plage des tensions ARNU07GTU*2 1.23 0.03 0.18 ARNU09GTU*2 1.23 0.03 0.18 Max:264 ARNU12GTU*2 220-240 1.23 0.03 0.18 Min:198 ARNU18GTT*2 1.38 0.03 0.30 ARNU24GTT*2 1.38 0.03 0.30 ARNU07GTU*2...
  • Page 19: Niveaux Sonores

    9. Niveaux sonores Total Remarques: - Son mesuré à 1,5 m du centre de l’unité. - Les données sont valides dans les conditions de champ libre. - Les données sont valides dans les conditions d’exploitation nominale. - Pression acoustique de référence OdB = 20μPa - Le niveau sonore va varier en fonction d’un certain nombre de facteurs tels que la construction (coefficient d’absorption acoustique) d’une salle particulière dans laquelle l’équipement est installé.
  • Page 20 NC-25 NC-20 NC-15 9. Niveaux sonores ARNU18GTT*2 ARNU24GTT*2 NC-65 NC-65 NC-60 NC-60 NC-55 NC-55 NC-50 NC-50 NC-45 NC-45 NC-40 NC-40 NC-35 NC-35 NC-30 NC-30 NC-25 NC-25 Seuil Seuil NC-20 NC-20 d’écoute d’écoute approximatif approximatif NC-15 NC-15 1000 2000 4000 8000 1000 2000 4000...
  • Page 21: Pièces Requises

    10. Installation • Veuillez lire cette fiche d’instructions entièrement avant d’installer le produit. • Si le câble d’alimentation est endommagé, il ne doit être remplacé que par un personnel autorisé. • Les travaux d'installation doivent être effectués exclusivement par un personnel agréé et conformément aux normes de câblage ionales. Sortie TE MP Remo te Contr oller Entrée Télécommande avec fil Pièces requises Outils requis • Câble de branchement • Niveau • Tuyaux: Côté...
  • Page 22: Dimensions D'ouverture Au Plafond Et Point De Fixation Du Boulon D'ancrage

    10. Installation 10.2 Dimensions d’ouverture au plafond et point de fixation du boulon d’ancrage • L es dimensions du modèle en papier pour l’installation sont identiques aux dimensions d'ouverture au plafond. • L e climatiseur utilise une pompe de vidange. • I nstallez l’unité...
  • Page 23: Raccordement Du Câblage

    10. Installation Les pièces suivantes peuvent être achetées au niveau local.  Boulon d’ancrage - W 3/8 ou M10 • F ixez l’écrou et le boulon pour empêcher l’unité  Ecrou - W 3/8 ou M10 de tomber.  Rondelle élastique - M10  Rondelle plate - M10 10.3 Raccordement du câblage • C onnectez séparément les câbles sur les terminaux du panneau de commande selon la raccordement de l’unité...
  • Page 24: Installation Du Panneau De Décoration (Type De Panneau)

    10. Installation 10.4 Installation du panneau de décoration (type de panneau) Le panneau de décoration a son propre Avant de l’installer, enlevez toujours le sens d’installation. modèle du panneau. 1. Ouvrez l'ailette de sortie d’air et enlevez les couvercles latéraux. 2.
  • Page 25: Installation Du Panneau De Décoration(Type De Grille)

    10. Installation 10.5 Installation du panneau de décoration(Type de grille) Le panneau de décoration a son propre Avant de l’installer, enlevez toujours le sens d’installation. modèle du panneau. 1. Ouvrez l'ailette de sortie d’air et enlevez les couvercles latéraux. 2. Enlevez le panneau d’entrée d’air du panneau de décoration. 3.
  • Page 26: Tuyaux De Vidange De L'unité Intérieure

    10. Installation 10.6 Tuyaux de vidange de l’unité intérieure • L es tuyaux de vidange doivent être orientés vers le bas (1/50 à 1/100): Evitez de créer une inclinaison ascendante et descendante pour empêcher le refoulement. • L ors du raccordement des tuyaux de vidange, évitez d'appliquer une force supplémentaire sur l’orifice de fuite de l’unité...
  • Page 27 10. Installation AVERTISSEMENT Lorsque les conditions ci-dessous sont réunies, préparez le câblage comme suit: 1) N’oubliez jamais de prévoir une alimentation séparée spécialement pour le climatiseur. Pour ce qui est de la méthode de câblage, suivez le schéma du circuit collé à l’intérieur du couvercle de la boîte de commande. 2) Installez un disjoncteur entre la source d’alimentation et l’unité.
  • Page 28: Accessoires

    11. Accessoires • Utilisez uniquement des accessoires (standard ou optionnels) qui correspondent aux spécifications recommandées. Cassette du plafond à 1 voie _ 27...
