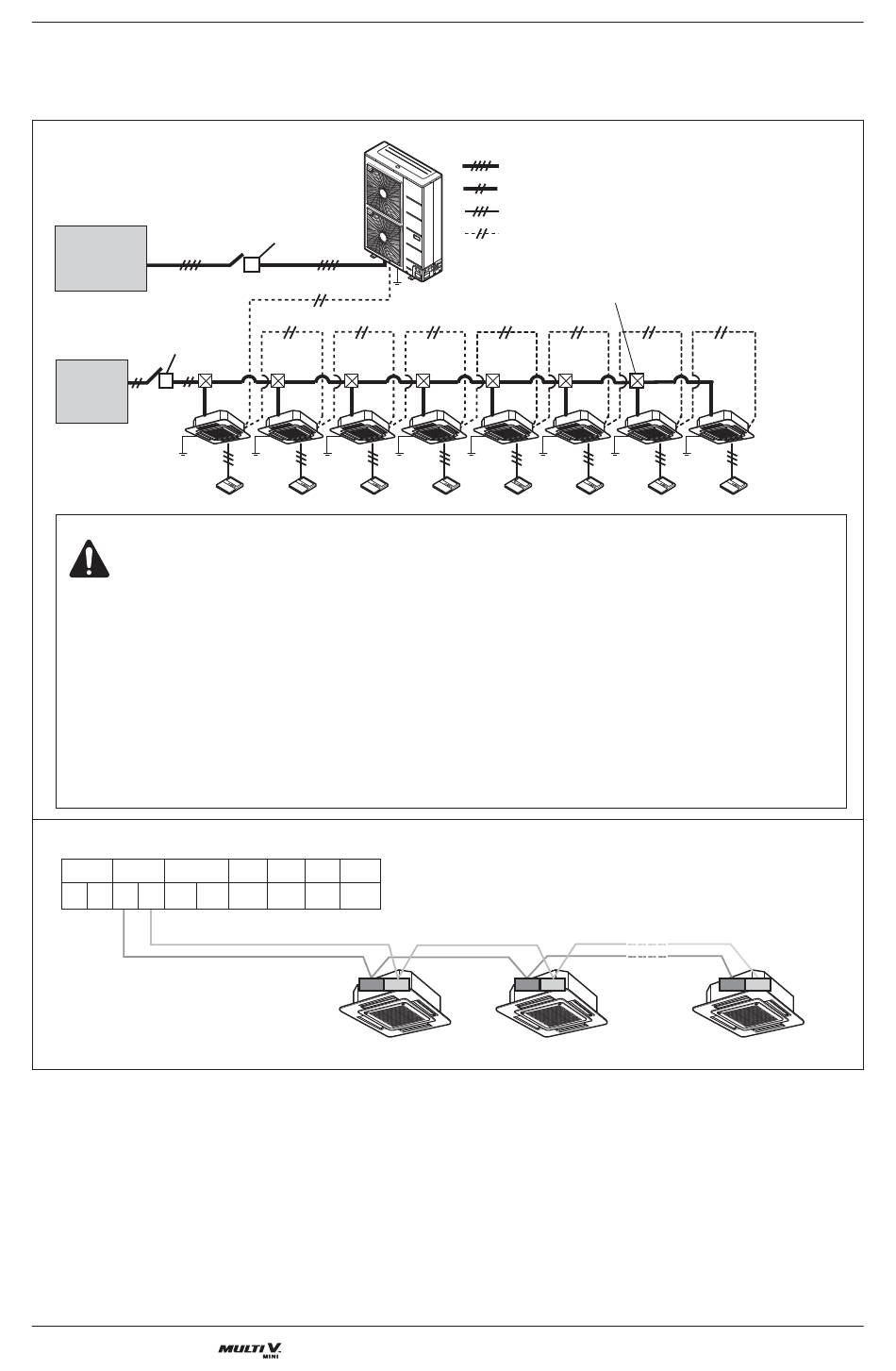

Câblage électrique
4. 3Ø, 60Hz
■ ARUN(V)40LS2*, ARUN(V)50LS2*, ARUN(V)60LS2*
3 Phase 4 fils
Alimentation
électrique
60Hz 380V
(Interrupteur principal)
Interrupteur d'alimentation
électrique(fusible)
Alimentation
électrique
1 Phase 60Hz
220V
AVERTISSEMENT
• Il est obligatoire d'installer des conduites de mise à la terre de l'unité intérieure pour éviter des accidents de
type décharge électrique en cas de fuite de courant, de désordre dans les communications par des effets de
bruit et de fuites de courant du moteur (sans connexion au tuyau).
• N'installez pas d'interrupteur individuel ni de prise de courant pour déconnecter chaque unité intérieure
séparément de l'alimentation électrique.
• Installez l'interrupteur principal qui est en mesure de couper toutes les sources d'alimentation de manière
intégrée car ce système est constitué d'équipements utilisant plusieurs sources d'alimentation.
• En cas de possibilité d'inversion de phase, de perte de phase, de coupure générale temporaire ou de coupures
répétées alors que le produit est en fonctionnement, fixez localement un circuit de protection contre les
inversions de phase. Le fonctionnement du produit en inversion de phase peut détériorer le compresseur et
d'autres pièces.
Entre unité intérieure et unité extérieure (châssis U3, modèle à 2 ventilateurs)
SODU IDU INTERNET
B A B A B
48 Unité extérieure
Interrupteur d'alimentation
électrique(fusible: ELCB)
DRY1 DRY2 GND 12V
A
3
Alimentation électrique triphasée 4 fils (R, S, T, N)
Alimentation électrique monophasée (L, N)
Ligne de communication (3 lignes): Commande à distance câblée
Ligne de communication (2 lignes blindées) :
Entre unité intérieure et unité extérieure
Boîte de tirage (option de l'installateur)
4 3 4 3 4
