Tuyauterie de fluide frigorigène

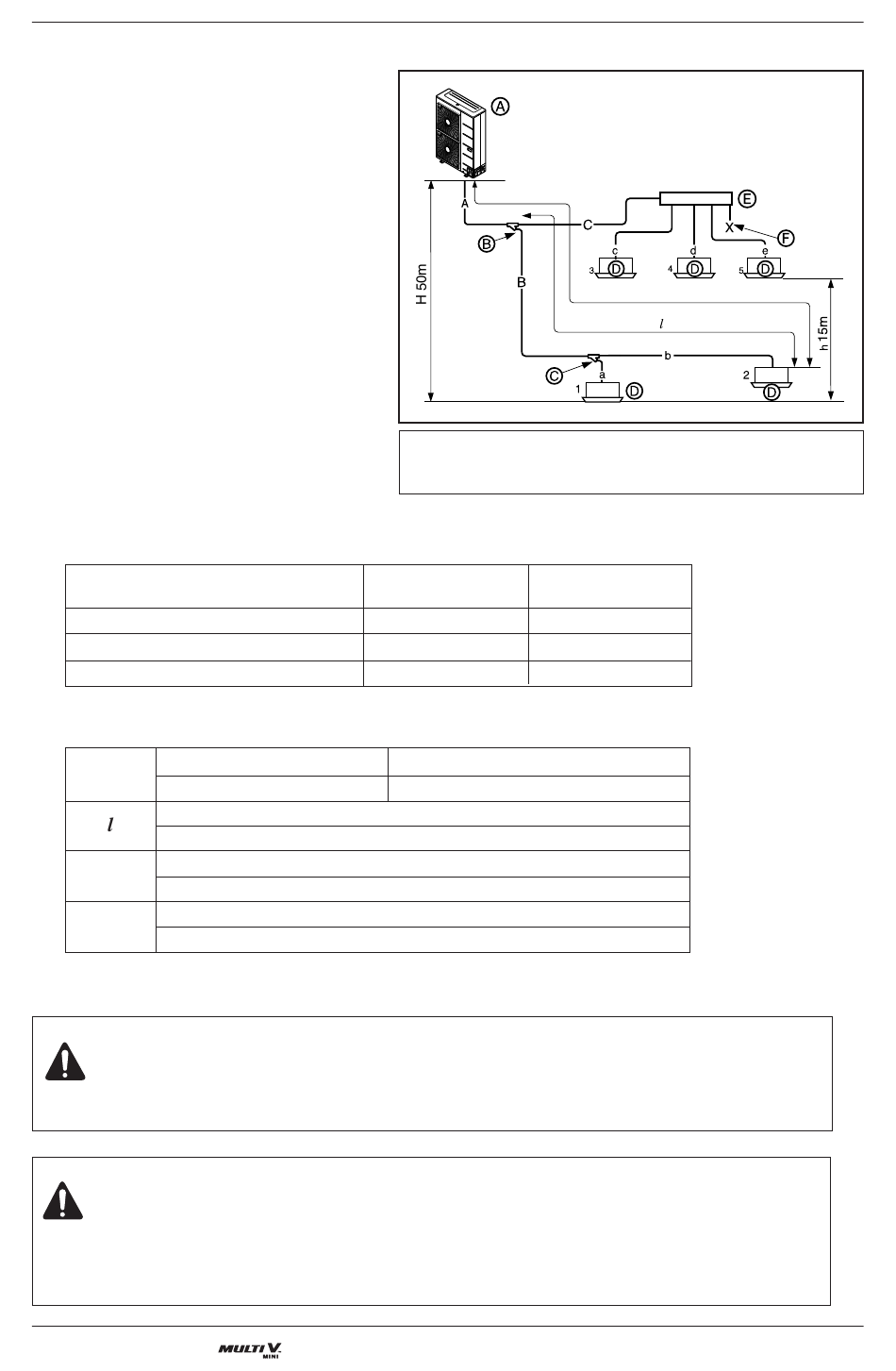

■ Combinaison de méthode dérivation en Y/collecteur
Exemple : 5 unités intérieures raccordées
Ⓐ : Unité extérieure
Ⓑ : 1ère dérivation (dérivation en Y)
Ⓒ : Dérivation en Y
Ⓓ : Unité intérieure
Ⓔ : Collecteur
Ⓕ : Tuyauterie étanche
➲ Diamètre du tuyau de fluide frigorigène de dérivation à dérivation (B, C)
Puissance totale de lʼunité intérieure
vers le bas [kW(Btu/h)]
≤ 5.6(19,100)
< 16.0(54,600)
< 22.4(76,400)
➲ Longueur totale de tuyau = A+B+C+a+b+c+d+e ≤ 300m
Longueur de tuyau la plus longue
L
A+B+b ≤ 150m
Longueur de tuyau la plus longue après la 1ère dérivation
B+b ≤ 40m
Différence de hauteur (Unité extérieure ↔ Unité intérieure)
H
H ≤ 50m (40m : Lʼunité extérieure est plus basse que les unités intérieures)
Différence de hauteur (Unité intérieure ↔ Unité intérieure)
h
h ≤ 15m
(*) : Si lʼon considère que la longueur de tuyau équivalente à une dérivation en Y doit être de 0,5 m , celle du collecteur doit
être de 1 m, au titre du calcul
ATTENTION
Vous devez installer lʼunité intérieure sur un emplacement plus bas que le collecteur
AVERTISSEMENT
Nous recommandons de minimiser la différence de longueur de tuyauterie pour des tuyaux
raccordés aux unités intérieures. Des différences de performances peuvent apparaître entre des
unités intérieures.
28 Unité extérieure
Impossible dʼutiliser un tuyau de dérivation
Tuyau pour liquide
[mm(inch)]
Ø6.35(1/4)
Ø9.52(3/8)
Ø9.52(3/8)
longueur de tuyau équivalent (*)
A+B+b ≤ 175m
L 150m
40m
après un collecteur
Tuyau pour gaz
[mm(inch)]
Ø12.7(1/2)
Ø15.88(5/8)
Ø19.05(3/4)
