GESTRA NRS 1-50 Fiche Technique

16 17 18 19 20 21 22 23 24 25 26
Test
1 2 3 4 5 6 7 8 9 10 11 12
Description du système
Associé à l'électrode de niveau NRG 1...-.., l'indicateur
de niveau NRS 1-50 est utilisé comme limiteur de niveau
d'eau pour les installations de chaudière à vapeur et à eau
surchauffée.
Les limiteurs de niveau d'eau coupent le chauffage lorsque
le niveau d'eau est inférieur au niveau le plus bas défini (NB).
Conformément aux directives citées, l'indicateur de niveau
NRS 1-50 peut être interconnecté avec les électrodes de
niveau suivantes :
Directive Électrode de niveau type
Directive UE concernant les NRG 16-50
équipements sous pression NRG 17-50
2014/68/UE + sécurité NRG 19-50
fonctionnelle CEI 61508 SIL 3 NRG 111-50
NRG 16-50
Directive UE concernant
les équipements sous NRG 17-50
pression 2014/68/UE + NRG 19-50
fiche technique VdTÜV NRG 111-50
niveau d'eau 100
Utilisation sur navires de NRG 16-50S
haute mer NRG 16-11S
Fonction
L'indicateur de niveau NRS 1-50 est conçu pour différentes
conductibilités électriques de l'eau de chaudière et pour le
raccordement d'une électrode de niveau.
Lorsque le niveau d'eau le plus bas n'est pas atteint, l'élec-
trode de niveau n'est plus immergée ce qui déclenche une
alarme dans l'indicateur de niveau. Ce point de coupure est
déterminé par la longueur de la tige de l'électrode.
Au terme de la temporisation de coupure, les deux contacts
de sortie de l'indicateur de niveau ouvrent alors le circuit de
sécurité du chauffage. La coupure du chauffage est verrouil-
lée dans le circuit de sécurité et ne peut être déverrouillée
qu'après immersion des électrodes de niveau.
Par ailleurs, le contact de signal pour dispositifs de signali-
sation externes se ferme sans temporisation.
Une alarme est également déclenchée si des défauts se
produisent dans l'électrode de niveau et/ou dans le raccor-
dement électrique.
En cas de montage d'une électrode de niveau dans une bou-
teille extérieure en dehors de la chaudière, les tuyauteries
doivent être purgées régulièrement. Au cours de la purge,
aucune mesure du niveau d'eau n'a lieu dans la bouteille
extérieure pendant 5 minutes. C'est pourquoi l'indicateur de
niveau ponte l'électrode de niveau et surveille le temps de purge
et de pontage (entrée standby, commandée par l'équipement
de surveillance SRL 6-50).
Le montage est considéré comme étant à l'intérieur en cas
de tuyauteries vapeur ≥ 40 mm et eau ≥ 100 mm. Dans ce
cas, il est possible de renoncer à la surveillance des purges
susmentionnée.
Un autotest automatique surveille les fonctions de sécurité
dans l'indicateur de niveau et dans l'électrode de niveau. En
cas de défaut, le circuit de sécurité s'ouvre sans temporisa-
tion et coupe le chauffage.
Les messages d'alarme et de défaut sont signalés par des LED
et une alarme peut être simulée en appuyant sur une touche.
Limiteur de niveau d'eau
27 28 29 30

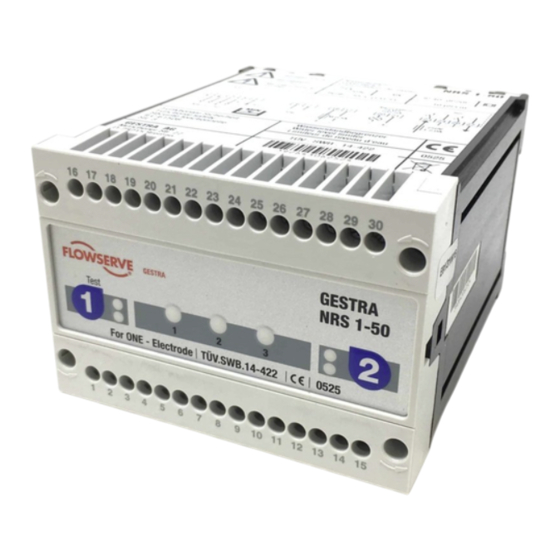

Indicateur de niveau
NRS 1-50
Appareil à UNE électrode
Test
13 14 15
Directives et normes
Directive UE concernant les équipements sous
pression 2014/68/UE
Conformément à la directive UE concernant les équipements
sous pression, les limiteurs de niveau d'eau sont des pièces
d'équipement dotées d'une fonction de sécurité. L'indica-
teur de niveau NRS 1-50 associé aux électrodes de niveau
NRG 1...-50 / NRG 16-36 est homologué CE selon
EN 12952/EN 12953. Ces normes définissent entre autres l'équi-
pement des installations de chaudière à vapeur et à eau surchauf-
fée ainsi que les exigences relatives aux dispositifs de limitation.
Sécurité fonctionnelle CEI 61508
L'indicateur de niveau NRS 1-50 est certifié selon CEI 61508
uniquement associé à l'électrode de niveau NRG 1...-50. Cette
norme décrit la sécurité fonctionnelle des systèmes électriques/
électroniques/programmables en rapport avec la sécurité.
NRG 16-11
Sécurité fonctionnelle selon CEI 61508
NRG 17-11
NRG 19-11 Caractéristiques de sécurité du sous-système NRG 1...-50 / NRS 1-50
NRG 111-11
La combinaison NRG 1...-50 + NRS 1-50 correspond à un sous-système du type B au niveau d'intégrité de sécurité SIL 3.
NRG 16-36
Type B signifie que le comportement en cas de panne de composants sans rapport avec la sécurité n'est que partiellement
connu. La sécurité fonctionnelle de la combinaison d'appareils se rapporte à la détection et l'exploitation du niveau d'eau et
NRG 16-38S
à la position de contact des relais de sortie qui en résulte.
NRG 16-39S
La structure de la combinaison NRG 1...-50 / NRS 1-50 correspond à l'architecture 1oo2. Cette architecture est constituée
de deux canaux avec un diagnostic de défaut réciproque par l'autotest automatique. Si l'autotest détecte un défaut à cette
occasion, la combinaison NRG 1...-50 / NRS 1-50 passe à l'état de sécurité, c.-à-d. que les contacts de sortie ouvrent le
circuit de sécurité.
Caractéristiques de sécurité
Valeurs générales
Indicateur de niveau NRS 1-50 combiné
à 1 ou 2 électrodes de niveau
Termes/abréviation
Niveau d'intégrité de sécurité SIL
Durée de vie (a)
Safe Failure Fraction SFF
Probability Failure per Demand
(faible demande) PFD
Probability Failure per Hour PFH
Détermination du niveau d'intégrité de sécurité (SIL) pour systèmes en rapport avec la sécurité
L'électrode de niveau, l'indicateur de niveau et les actionneurs (relais auxiliaires dans le circuit de sécurité) sont des sous-sys-
tèmes et forment ensemble un système en rapport avec la sécurité exécutant une fonction de sécurité.
L'indication des caractéristiques de sécurité se rapporte à l'électrode de niveau et à l'indicateur de niveau, y compris les
contacts de sortie. L'actionneur (par ex. un relais auxiliaire dans le circuit de sécurité) est spécifique à l'installation et doit être
considéré séparément dans l'esprit de CEI 61508 pour le système complet en rapport avec la sécurité.
SIL
3
SFF
>90 %
Classement de l'intégrité de sécurité selon CEI 61508
Durée de vie de la combinaison d'appareils en années
Taux de défaillances non dangereuses en %
Probabilité moyenne de pannes en cas de demande pour le mode de fonctionne-
ment avec faible taux de demande (une fois par an)
av
Probabilité de panne par heure
av
λ
Taux de pannes dangereuses non détectées (par heure) d'un canal
DU
d'un sous-système
Fiche technique 819002-02
Directives et normes
Fiche technique VdTÜV niveau d'eau 100
L'indicateur de niveau NRS 1-50 est homologué selon la fiche
technique VdTÜV niveau d'eau 100 en association avec les
électrodes de niveau NRG 1...-50, NRG 1...-11 et NRG 16-36.
Homologations pour utilisation sur navires de haute mer
L'indicateur de niveau NRS 1-50 associé aux électrodes
de niveau NRG 16-50S/NRG 16-11S/ NRG 16-38S et NRG
16-39S est homologué pour une utilisation sur navires de
haute mer.
DBT (directive basse tension) et CEM
(compatibilité électromagnétique)
L'indicateur de niveau NRS 1-50 satisfait aux exigences de
la directive basse tension 2014/35/UE et de la directive CEM
2014/30/UE.
Architecture Durée de vie Intervalle test de contrôle
(a)
1oo2 20
PFD PFH
av av
<5 x 10 <5 x 10
-4 -8
Description
Édition : 12/19
suite
Suite au verso
(Proof-test) (a)
20
λ
DU
<10 x 10 /h
-8
