Circuits de retour par la terre et tensions de mode commun
Bien que, dans de nombreux cas, la terre puisse servir, en principe, de point de référence commun, cela n'est pas possible
au même endroit de I'espace. Cela risque de déclencher des circuits de retour à la terre. C'est-à-dire qu'entre le potentiel de
terre du circuit à analyser et le potentiel de terre de I'oscilloscope, il est possible de voir apparaître une tension. Cette
dernière peut être supérieure à la tension de signal et risque donc de fausser considérablement le resultat des mesures.
En pareils cas ou en cas de tension de mode commun élévée, I'utilisation d'une sonde différentielle représente souvent la
seule et unique solution à la mesure à effectuer.
Exemple : La tension mesurée sur la résistance série
du moteur ne représente qu'une fraction de la valeur
de tension de mode commun élévé, interférant avec
la tension de mesure.
Le taux de réjection en mode commun élevé offert par la sonde
différentielle et la possibilité de capter la tension de mesure
directement ä la source de signaux permettent d'effectuer des
mesures très précises et non influencées par les tensions
parasites.

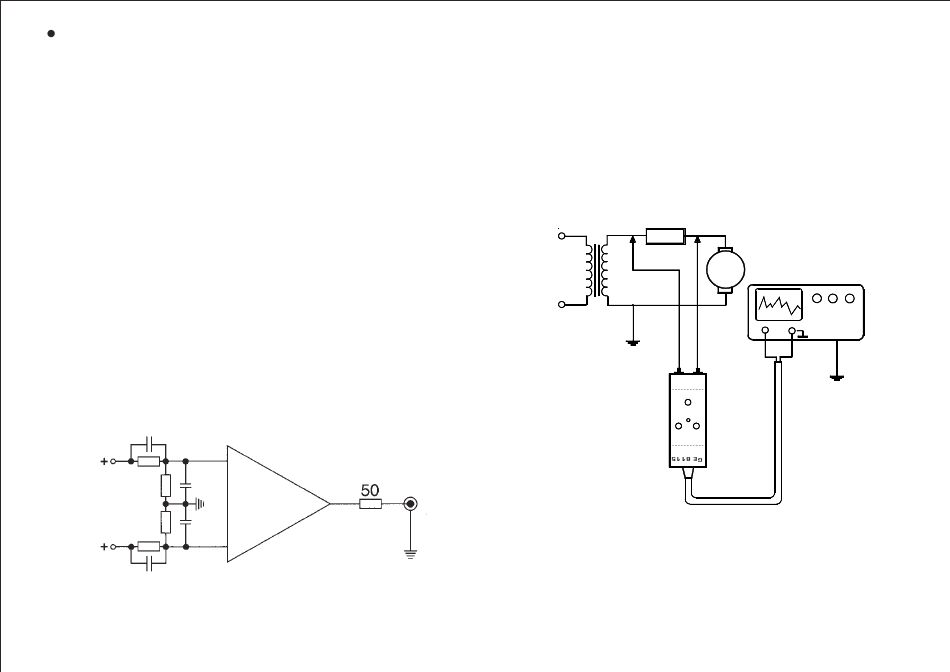

Principe d'une sonde différentielle
BNC
La sonde différentielle ajoute à chaque
oscillocope une entrée différentielle destinée
à mesurer sans risque en cas de potentiel
flottant et tout en présentant un taux de
réjection en mode commun élevé.
U = 100 mV
R
M
100 V
