4 Raccordement
Raccordement de la
sonde avec électronique
Raccordement des
sorties signal
Commutation de la
tension
Fig. 3
Ouverture de l'appareil
8
4 Raccordement
Le Silometer ne doit être mis en service que par un personnel formé à cette tâche.
Utiliser un câble 3 fils blindé, résistance max. 25 ohms par fil.
Remarque !
Conseils d'installation généraux en cas de parasites puissants, voir Information tech-
nique TI 241F.
S'il n'est pas possible de mettre le blindage de câble à la terre des deux côtés, il est
recommandé de mettre le blindage à la terre au boîtier de sonde (potentiel du réser-
voir).
Après le raccordement, bien fermer le couvercle de la sonde et assurer l'étanchéité
de l'entrée de câble.
A la sortie tension 0...10 V vous pouvez raccorder en parallèle autant d'appareils que
vous le souhaitez (voltmètre, enregistreur, contacteur à seuil) lorsque la résistance de
charge totale reste supérieure à 5 kΩ. La sortie tension résiste aux courts-circuits.
A la sortie courant 0...20 mA ou 4...20 mA vous pouvez raccorder en série autant
d'ampèremètres, d'enregistreurs, de régulateurs etc...que vous le souhaitez si la ré-
sistance de charge totale reste inférieure à 500 Ω.
Remarque !
Les sorties courant et tension sont galvaniquement liées c'est à dire que l'on ne peut
mettre à la terre que l'une des deux sorties (sortie courant ou tension).
Les sorties signal sont galvaniquement séparées du réservoir par un condensateur et
sont sans potentiel; de même elles sont séparées du réseau (tension d'alimentation).
Tenir compte des indications de tension sur la plaque signalétique en haut sur le boî-
tier et mesurer la tension au point d'implantation. Selon la version livrée il est possible
d'adapter la tension d'alimentation dans l'appareil aux conditions locales.

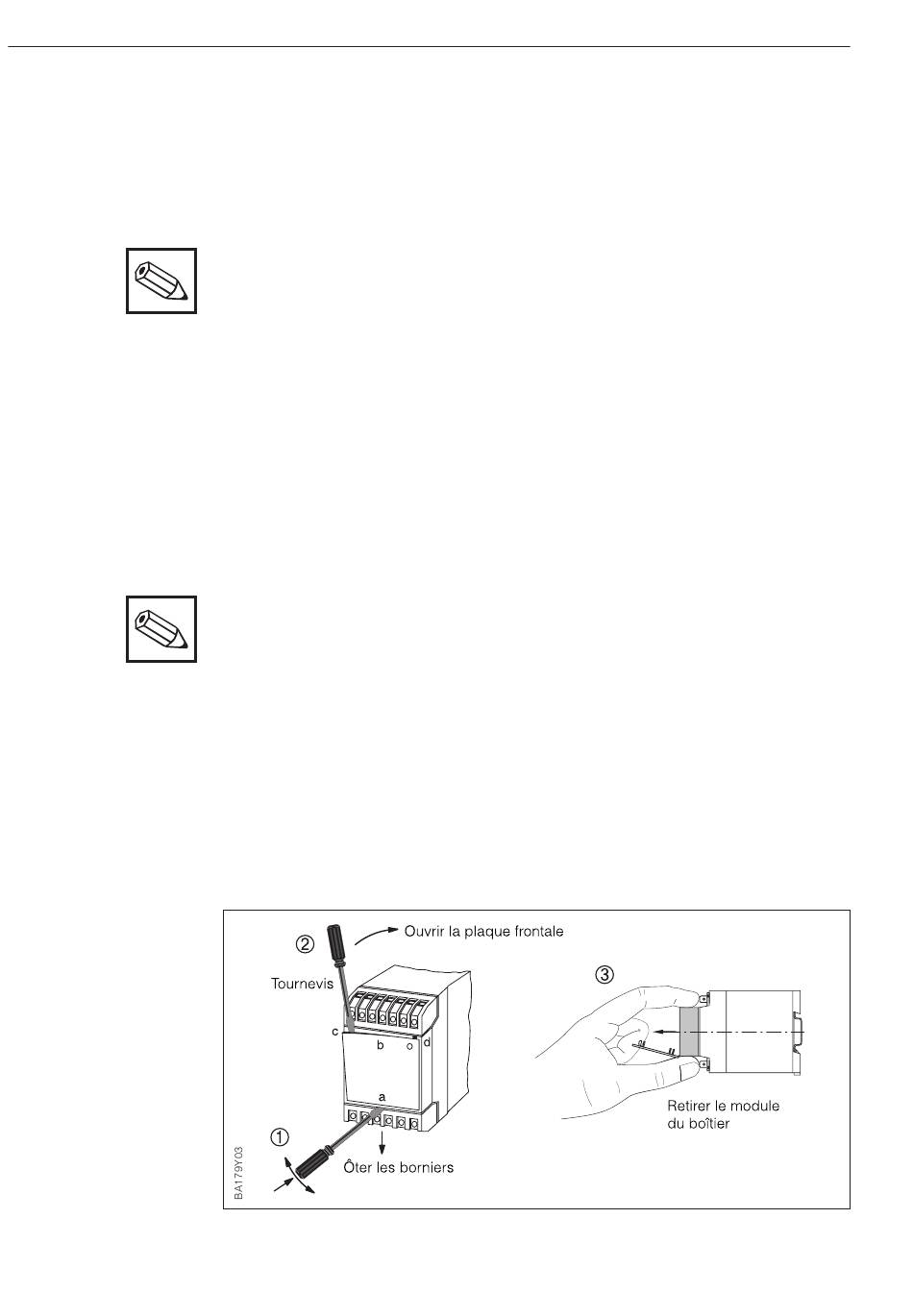

À Desserrer les borniers (points a et b)
Á Ouvrir la plaque frontale (points c et d)
 Retirer l'appareil de son boîtier : tenir en haut et en bas la pièce en plastique noir
et tirer le module vers l'avant
