Radar de niveau filoguidé
Masquer les pouces Voir aussi pour Levelflex FMP56:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

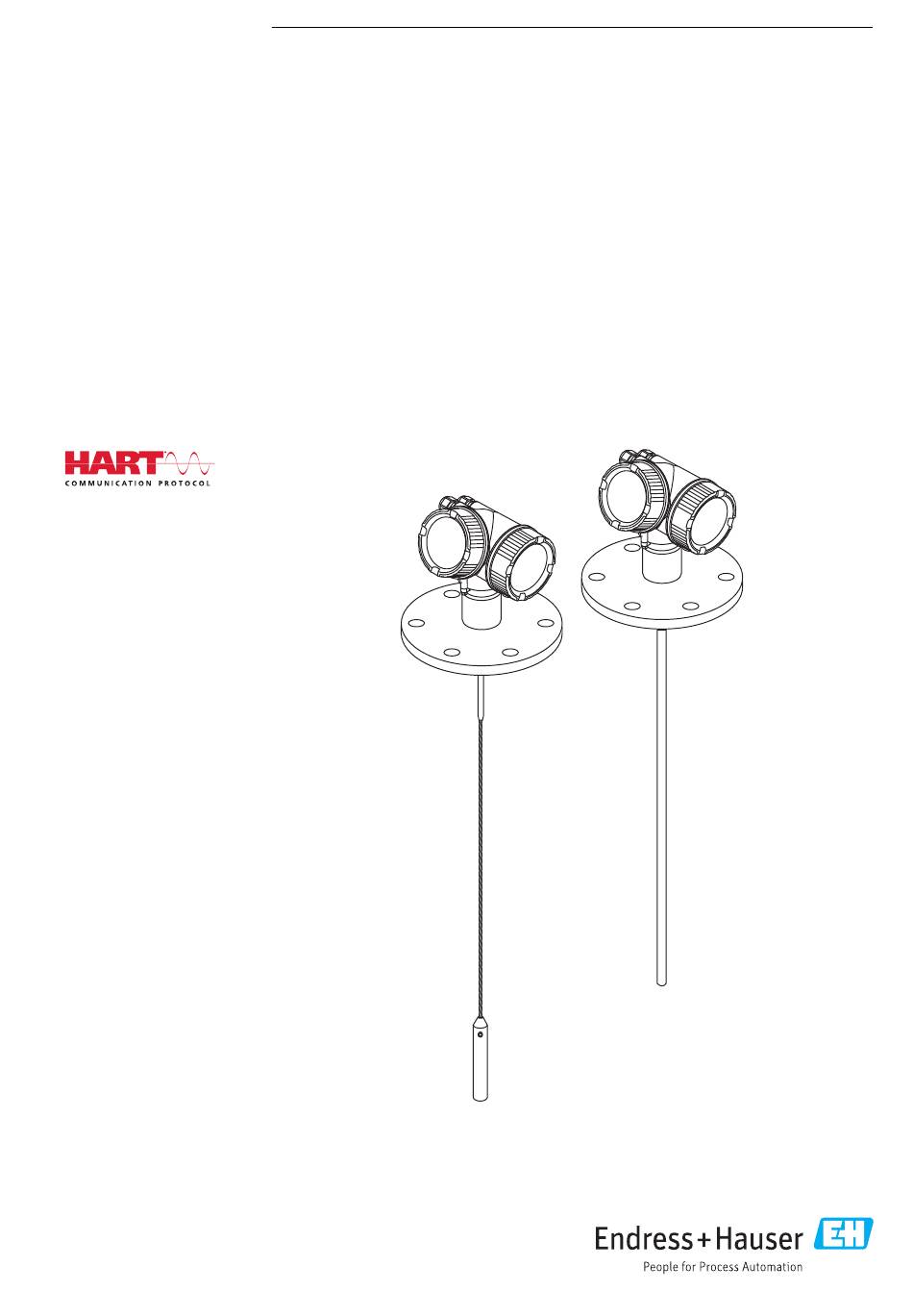

BA01004F/14/FR/20.18
71419161
2018-04-12
01.03.zz (Firmware de l' a ppareil)
Products
Manuel de mise en service
Levelflex FMP56, FMP57
HART
Radar de niveau filoguidé

Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Levelflex FMP56

Sommaire des Matières pour Endress+Hauser Levelflex FMP56

  • Page 1 Products Solutions Services BA01004F/14/FR/20.18 71419161 2018-04-12 01.03.zz (Firmware de l' a ppareil) Manuel de mise en service Levelflex FMP56, FMP57 HART Radar de niveau filoguidé...
  • Page 2 Levelflex FMP56, FMP57 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Page 3: Table Des Matières

    Construction du produit ....17 8.1.1 Configuration sur site ... . 62 3.1.1 Levelflex FMP56/FMP57 ..8.1.2 Configuration via l' a fficheur déporté 3.1.2 Boîtier de l' é...
  • Page 4 Sommaire Levelflex FMP56, FMP57 HART Intégration système via le protocole Maintenance ....109 HART ......81 14.1 Nettoyage extérieur .

  • Page 5: Informations Importantes Relatives

    Levelflex FMP56, FMP57 HART Informations importantes relatives au document Informations importantes relatives au document Fonction du document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...

  • Page 6: Symboles D'outils

    Informations importantes relatives au document Levelflex FMP56, FMP57 HART 1.2.3 Symboles d'outils Symbole Signification Tournevis Torx A0013442 Tournevis plat A0011220 Tournevis cruciforme A0011219 Clé pour vis six pans A0011221 Clé à fourche A0011222 1.2.4 Symboles pour certains types d'informations Symbole Signification Autorisé...

  • Page 7: Symboles Sur L'appareil

    Levelflex FMP56, FMP57 HART Informations importantes relatives au document Symbole Signification Zone explosible Signale une zone explosible. Zone sûre (zone non explosible) Signale une zone non explosible. 1.2.6 Symboles sur l'appareil Symbole Signification Consignes de sécurité Respectez les consignes de sécurité contenues dans le manuel de mise en service associé.

  • Page 8: Documentation Complémentaire

    Informations importantes relatives au document Levelflex FMP56, FMP57 HART Documentation complémentaire Document But et contenu du document Information technique Aide à la planification de votre appareil TI01004F (FMP56, FMP57) Ce document contient toutes les caractéristiques techniques relatives à l' a ppareil et donne un aperçu des accessoires qui peuvent être commandés pour l' a ppareil.

  • Page 9: Termes Et Abréviations

    Outil logiciel pour la configuration des appareils de terrain et de gestion des équipements DeviceCare Logiciel de configuration universel pour les appareils de terrain Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus et Ethernet Device Type Manager Description de l' a ppareil pour le protocole de communication HART ε...

  • Page 10: Marques Déposées

    La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Endress+Hauser fait l' o bjet d' u ne licence. Les autres marques déposées et marques commerciales appartiennent à leurs propriétaires respectifs.

  • Page 11: Consignes De Sécurité

    Levelflex FMP56, FMP57 HART Consignes de sécurité fondamentales Consignes de sécurité fondamentales Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣ Le personnel qualifié et formé doit disposer d' u ne qualification qui correspond à cette fonction et à...

  • Page 12: Sécurité Du Travail

    Le système de mesure satisfait aux exigences légales des directives CE en vigueur. Celles-ci sont listées dans la déclaration de conformité CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. Endress+Hauser...

  • Page 13: Conformité Eac

    Le système de mesure satisfait aux exigences légales des directives EAC en vigueur. Celles- ci sont listées dans la déclaration de conformité EAC correspondante avec les normes appliquées. Par l' a pposition du marquage EAC, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. Endress+Hauser...

  • Page 14: Conseils De Sécurité (Xa)

    Consignes de sécurité fondamentales Levelflex FMP56, FMP57 HART Conseils de sécurité (XA) Selon l' a grément, les Conseils de sécurité (XA) suivants sont fournis avec l' a ppareil. Ils font partie intégrante du manuel de mise en service. Caractéristique Agrément Disponible pour Caractéristique 020 : "Alimentation, sortie"...
  • Page 15 Levelflex FMP56, FMP57 HART Consignes de sécurité fondamentales Caractéristique Agrément Disponible pour Caractéristique 020 : "Alimentation, sortie" IEC Ex d [ia] IIC T6 Ga/Gb, Ex t IIIC Da/Db • FMP56 XA00503F XA00503F XA00503F XA00523F XA01136F • FMP57 JPN Ex d[ia] IIC T4 Ga/Gb •...

  • Page 16: Marquage Ex En Cas De Raccordement De L'afficheur Séparé Fhx50

    Consignes de sécurité fondamentales Levelflex FMP56, FMP57 HART 2.6.1 Marquage Ex en cas de raccordement de l'afficheur séparé FHX50 Si l' a ppareil est préparé pour l' a fficheur séparé FHX50 (structure de commande : caractéristique 030 "Affichage, configuration", version L ou M), le marquage Ex de certains certificats change selon le tableau suivant Caractéristique 010...

  • Page 17: Description Du Produit

    Levelflex FMP56, FMP57 HART Description du produit Description du produit Construction du produit 3.1.1 Levelflex FMP56/FMP57 A0012470  1 Construction du Levelflex Boîtier de l' é lectronique Raccord process (ici à titre d' e xemple : bride) Sonde à câble Contrepoids de la sonde Sonde à...

  • Page 18: Boîtier De L'électronique

    Description du produit Levelflex FMP56, FMP57 HART 3.1.2 Boîtier de l'électronique A0012422  2 Construction du boîtier de l' é lectronique Couvercle du compartiment de l' é lectronique Module d' a ffichage Module électronique principal Presse-étoupe (1 ou 2, selon la version de l' a ppareil) Plaque signalétique...

  • Page 19: Réception Des Marchandises Et Identification Du Produit

    Levelflex FMP56, FMP57 HART Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises À la réception de la marchandise, contrôlez les points suivants : • Les références de commande sur le bordereau de livraison et sur l' a utocollant du produit sont-elles identiques ? •...

  • Page 20: Plaque Signalétique

    Réception des marchandises et identification du produit Levelflex FMP56, FMP57 HART 4.2.1 Plaque signalétique 92 (3.62) Order code: Ser. no.: Ext. ord. cd.: MWP: LN = Lref = Mat.: DeviceID: Dev.Rev.: if modification see sep. label Date: A0010725  3 Plaque signalétique du Levelflex ;...

  • Page 21: Stockage, Transport

    Levelflex FMP56, FMP57 HART Stockage, transport Stockage, transport Conditions de stockage • Température de stockage admissible : –40 … +80 °C (–40 … +176 °F) • Utiliser l' e mballage d' o rigine. Transport du produit vers le point de mesure AVERTISSEMENT Le boîtier ou la sonde peut être endommagé...

  • Page 22: Montage

    Montage Levelflex FMP56, FMP57 HART Montage Conditions de montage 6.1.1 Position de montage appropriée A0021468  4 Conditions de montage pour Levelflex Distances de montage • Distance (A) entre les sondes à câble et à tige et la paroi de la cuve : –...
  • Page 23 Levelflex FMP56, FMP57 HART Montage Conditions supplémentaires • Lorsque l' a ppareil est monté en extérieur, il peut être protégé contre les intempéries au moyen d' u n capot de protection climatique (1). • Dans les cuves métalliques, il est préférable de ne pas monter la sonde au milieu (2), car cela augmente les échos parasites.

  • Page 24: Montage Dans Un Espace Réduit

    Montage Levelflex FMP56, FMP57 HART 6.1.2 Montage dans un espace réduit Montage avec sonde séparée La version avec sonde séparée est appropriée pour les espaces de montage réduits. Dans ce cas, le boîtier de l' é lectronique est monté séparément de la sonde.

  • Page 25: Remarques Concernant La Charge Mécanique De La Sonde

    Levelflex FMP56, FMP57 HART Montage 6.1.3 Remarques concernant la charge mécanique de la sonde Résistance à la traction des sondes à câble Capteur Caractéristique 060 Sonde Résistance à la traction Force de rupture [kN] max. [kN] FMP56 LA, LB Câble 4mm (1/6") 316 NB, NE Câble 6mm (1/4") PA>acier 12...
  • Page 26 Montage Levelflex FMP56, FMP57 HART L [m] A0017170  5 Sable dans un silo métallique avec parois lisses ; charge de traction en fonction du niveau L pour des diamètres de câble de 6 mm (0,24 in) et 4 mm (0,16 in) Diamètre du silo 12 m (40 ft)
  • Page 27 Levelflex FMP56, FMP57 HART Montage L [m] A0017172  7 Blé dans un silo métallique avec parois lisses ; charge de traction en fonction du niveau L pour des diamètres de câble de 6 mm (0,24 in) et 4 mm (0,16 in) Diamètre du silo 12 m (40 ft)
  • Page 28 Montage Levelflex FMP56, FMP57 HART Capacité de charge latérale des sondes à tige Capteur Caractéristique 060 Sonde Capacité de charge latérale (résistance à la flexion) [Nm] FMP57 AE, AF Tige 16 mm (0,63") 316L 30 Endress+Hauser...

  • Page 29: Remarques Sur Le Raccord Process

    Levelflex FMP56, FMP57 HART Montage 6.1.4 Remarques sur le raccord process Les sondes sont montées sur le raccord process avec un raccord fileté ou une bride. Si, lors du montage, il y a un risque que l' e xtrémité de la sonde bouge fortement et entre en contact par intermittence avec le fond ou le cône de la cuve, il faut, si nécessaire, raccourcir...
  • Page 30 Montage Levelflex FMP56, FMP57 HART Montage sur un piquage ø 150 (6) £ A0015122 Longueur de la tige de centrage ou de la partie rigide de la sonde à câble Longueur H de la partie rigide de la sonde à câble Sonde FMP56, ...
  • Page 31 Levelflex FMP56, FMP57 HART Montage Tige prolongatrice/centrage HMP40 pour FMP57 Pour le FMP57 avec sondes à câble, la tige prolongatrice/centrage HMP40 est disponible comme accessoire →  114. Elle doit être utilisée pour éviter que le câble de sonde n' e ntre en contact avec le bord inférieur du piquage.
  • Page 32 Montage Levelflex FMP56, FMP57 HART Piquages ≥ DN300 S' i l est impossible d' é viter le montage dans un piquage ≥ 300 mm/12", l' i nstallation doit être réalisée conformément au schéma suivant pour prévenir les signaux parasites dans la zone de mesure proche.

  • Page 33: Fixation De La Sonde

    Levelflex FMP56, FMP57 HART Montage 6.1.5 Fixation de la sonde Fixation des sondes à câble A0012609 Flèche du câble : ≥ 1 cm pour 1 m de longueur de sonde (0.12 inch ppour 1 ft de longueur de sonde) Fixation reliée à la terre de façon sûre Fixation isolée de façon sûre...
  • Page 34 Montage Levelflex FMP56, FMP57 HART Fixation des sondes à tige • Pour l' a grément WHG : Pour des longueurs de sonde ≥ 3 m (10 ft), un étayage est nécessaire. • Une fixation est en général nécessaire en cas d' é coulement horizontal (par ex. par un agitateur) ou de fortes vibrations.

  • Page 35: Conditions De Montage Particulières

    Levelflex FMP56, FMP57 HART Montage 6.1.6 Conditions de montage particulières Silos en béton Le montage sur une épaisse dalle en béton doit être affleurant à la surface inférieure de la dalle. La sonde peut également être montée dans un tube ne dépassant pas la surface inférieure de la dalle.
  • Page 36 Montage Levelflex FMP56, FMP57 HART Montage latéral mm (in) A0014140 • S' i l n' e st pas possible de monter le Levelflex sur le toit de la cuve, il peut être installé sur le côté. • Dans ce cas, toujours fixer la sonde à câble →  33.
  • Page 37 Levelflex FMP56, FMP57 HART Montage Cuves non métalliques A0012527 Cuve non métallique Plaque métallique ou bride métallique Pour garantir des mesures fiables dans des cuves non métalliques : • Utiliser un appareil avec bride métallique (taille minimum DN50/2"). • Ou : Monter une plaque métallique d' u n diamètre d' a u moins 200 mm (8 in) sur la sonde au raccord process.
  • Page 38 Montage Levelflex FMP56, FMP57 HART Cuves avec isolation thermique Pour éviter l' é chauffement de l' é lectronique par rayonnement thermique ou convection, il faut inclure l' a ppareil dans l' i solation usuelle de la cuve en cas de températures de process élevées.

  • Page 39: Montage De L'appareil

    Levelflex FMP56, FMP57 HART Montage Montage de l'appareil 6.2.1 Outils de montage nécessaires • Pour raccord fileté 3/4" : clé à molette 36 mm • Pour raccord fileté 1-1/2" : clé à molette 55 mm • Pour raccourcir les sondes à tige ou coaxiales : scie •...

  • Page 40: Montage De L'appareil

    Montage Levelflex FMP56, FMP57 HART 1. Dévisser les vis sans tête du contrepoids à l' a ide de la clé pour vis six pans. Remarque : Les vis sans tête ont un revêtement bloquant pour éviter un desserrage accidentel, de sorte qu' i l faut un couple de serrage plus élevé...
  • Page 41 Levelflex FMP56, FMP57 HART Montage Visser l' a ppareil avec le raccord fileté dans un manchon ou une bride et le fixer à la cuve de process. • Ne visser qu' à la tête hexagonale : – Raccord fileté 3/4" : clé à molette 36 mm –...

  • Page 42: Montage De La Version "Capteur Séparé

    Montage Levelflex FMP56, FMP57 HART 6.2.4 Montage de la version "Capteur séparé" Cette section ne s' a pplique qu' a ux versions d' a ppareil "Construction de la sonde" = "Capteur séparé" (caractéristique 600, option MB/MC/MD). Pour la version "Construction de la sonde" = "Capteur séparé", la livraison comprend : •...

  • Page 43: Rotation Du Boîtier Du Transmetteur

    Levelflex FMP56, FMP57 HART Montage Raccordement du câble de raccordement Outil nécessaire : Clé à molette de 18 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft)

  • Page 44: Tourner L'afficheur

    Montage Levelflex FMP56, FMP57 HART 6.2.6 Tourner l'afficheur Ouverture du couvercle 3 mm A0021430 1. Dévisser la vis de la griffe de sécurité du couvercle du compartiment de l' é lectronique à l' a ide d' u ne clé pour vis six pans (3 mm) et pivoter la griffe de 90 ° dans le sens inverse des aiguilles d' u ne montre.
  • Page 45 Levelflex FMP56, FMP57 HART Montage Fermeture du couvercle du compartiment de l'électronique 3 mm 2,5 Nm A0021451 1. Revisser fermement le couvercle du compartiment de l' é lectronique. 2. Pivoter la griffe de sécurité de 90 ° dans le sens des aiguilles d' u ne montre et la serrer avec 2,5 Nm à...

  • Page 46: Contrôle Du Montage

    Montage Levelflex FMP56, FMP57 HART Contrôle du montage L' a ppareil est-il intact (contrôle visuel) ? L' a ppareil est-il conforme aux spécifications du point de mesure ? Par exemple : • Température de process • Pression du process (voir document "Information technique, chapitre "Courbes de contrainte des matériaux")

  • Page 47: Raccordement Électrique

    Levelflex FMP56, FMP57 HART Raccordement électrique Raccordement électrique Conditions de raccordement 7.1.1 Affectation des bornes Occupation des bornes 2 fils : 4-20mA HART A0036498  14 Occupation des bornes 2 fils : 4-20mA HART Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions...
  • Page 48 Raccordement électrique Levelflex FMP56, FMP57 HART Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation A0036500  16 Occupation des bornes 2 fils : 4-20mA HART, sortie de commutation Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
  • Page 49 Levelflex FMP56, FMP57 HART Raccordement électrique Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA A0036500  18 Occupation des bornes 2 fils : 4-20 mA HART, 4-20 mA Sans protection intégrée contre les surtensions Avec protection intégrée contre les surtensions Raccordement sortie courant 1, 4-20 mA HART passif : bornes 1 et 2, sans protection contre les surtensions intégrée...
  • Page 50 Raccordement électrique Levelflex FMP56, FMP57 HART Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V A0036516  20 Occupation des bornes 4 fils : 4-20mA HART (10,4 … 48 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
  • Page 51 Levelflex FMP56, FMP57 HART Raccordement électrique Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V A0036519  22 Occupation des bornes 4 fils : 4-20mA HART (90 … 253 V Raccordement 4-20 mA HART (actif) : bornes 3 et 4 Raccordement alimentation : bornes 1 et 2 Borne pour le blindage du câble...
  • Page 52 Raccordement électrique Levelflex FMP56, FMP57 HART Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V A0036527  23 Schéma de principe 4 fils : 4-20 mA HART (90 … 253 V Unité d' e xploitation, par ex. API Résistance de communication HART (≥...

  • Page 53: Spécification De Câble

    Levelflex FMP56, FMP57 HART Raccordement électrique Exemples de raccordement de la sortie tout ou rien A0015909  24 Raccordement d' u n relais A0015910  25 Raccordement à une entrée numérique Relais adaptés (exemples) : Résistance de pull-up • Relais à semi-conducteurs : Phoenix Contact Entrée numérique...

  • Page 54: Connecteurs D'appareil

    Raccordement électrique Levelflex FMP56, FMP57 HART 7.1.3 Connecteurs d'appareil Pour les versions avec connecteur d' a ppareil (M12 ou 7/8"), il n' e st pas nécessaire d' o uvrir le boîtier pour raccorder le câble de signal. Occupation des bornes pour le connecteur M12...

  • Page 55: Alimentation Électrique

    Levelflex FMP56, FMP57 HART Raccordement électrique 7.1.4 Alimentation électrique 2 fils, 4-20mA HART, passif 2 fils ; 4-20mA HART "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation 3) 4) • Non Ex 11,5 …...
  • Page 56 Raccordement électrique Levelflex FMP56, FMP57 HART 2 fils ; 4-20 mA HART, sortie tout ou rien "Agrément" Tension U aux bornes de l'appareil Charge R maximale, en fonction de la tension d'alimentation de l'alimentation 3) 4) • Non Ex 13,5 … 35 V R [ ] •...
  • Page 57 Levelflex FMP56, FMP57 HART Raccordement électrique Protection contre les inversions de polarité intégrée Ondulation résiduelle < 1 V admissible à f = 0 ... 100 Ondulation résiduelle < 10 mV admissible à f = 100 ... 10000 Hz Endress+Hauser...

  • Page 58: Parafoudre

    Courant nominal de décharge (8/20 μs) 10 kA Module de protection contre les surtensions externe Les parafoudres Endress+Hauser HAW562 et HAW569, par exemple, sont adaptés pour la protection externe contre les surtensions. Vous trouverez plus d' i nformations dans les documents suivants : •...

  • Page 59: Ouverture Du Compartiment De Raccordement Cover

    Levelflex FMP56, FMP57 HART Raccordement électrique Outils/accessoires nécessaires : • Pour les appareils avec un verrou de couvercle : clé pour vis six pans AF3 • Pince à dénuder • Si vous utilisez des câbles toronnés : une extrémité préconfectionnée pour chaque fil devant être raccordé.

  • Page 60: Bornes À Ressort Enfichables

    Raccordement électrique Levelflex FMP56, FMP57 HART 3. Dénuder les extrémités de câble sur une longueur de 10 mm (0,4 in). Dans le cas de fils toronnés, sertir en plus des embouts. 4. Serrer fermement les presse-étoupe. 5. Raccorder le câble conformément à l' o ccupation des bornes.

  • Page 61: Fermeture Du Couvercle Du Compartiment De Raccordement

    Levelflex FMP56, FMP57 HART Raccordement électrique 7.2.4 Fermeture du couvercle du compartiment de raccordement 3 mm 2,5 Nm A0021491 1. Revisser fermement le couvercle du compartiment de raccordement. 2. Pivoter la griffe de sécurité de 90 ° dans le sens inverse des aiguilles d' u ne montre et la serrer avec 2,5 Nm (1,84 lbf ft) à...

  • Page 62: Options De Configuration

    Options de configuration Levelflex FMP56, FMP57 HART Options de configuration Aperçu 8.1.1 Configuration sur site Configuration Boutons-poussoirs Commande tactile avec Caractéristique de Option C "SD02" Option E "SD03" commande "Affichage ; Configuration" A0036312 A0036313 Eléments Afficheur à 4 lignes Afficheur à 4 lignes d'affichage Rétroéclairage blanc ;...

  • Page 63: Configuration Via L'afficheur Déporté Fhx50

    Levelflex FMP56, FMP57 HART Options de configuration 8.1.2 Configuration via l'afficheur déporté FHX50 A0036314  28 Possibilités de configuration via FHX50 Afficheur SD03, touches optiques ; configuration possible via le verre du couvercle Afficheur SD02, touches ; le couvercle doit être ouvert pour la configuration...

  • Page 64: Configuration Via Technologie Sans Fil Bluetooth

    Options de configuration Levelflex FMP56, FMP57 HART 8.1.3 Configuration via technologie sans fil Bluetooth® Exigences A0036790  29 Capteur avec module Bluetooth Boîtier de l' é lectronique de l' a ppareil Module Bluetooth Cette option de configuration n' e st disponible que pour les appareils avec module Bluetooth.

  • Page 65: Configuration À Distance

    Modem bluetooth VIATOR avec câble de raccordement Transmetteur DeviceCare/FieldCare via interface service (CDI) A0032466  32 DeviceCare/FieldCare via interface service (CDI) Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Commubox FXA291 Ordinateur avec outil de configuration DeviceCare/FieldCare Endress+Hauser...

  • Page 66: Structure Et Principe Du Menu De Configuration

    Options de configuration Levelflex FMP56, FMP57 HART Structure et principe du menu de configuration 8.2.1 Structure du menu de configuration Menu Sous-menu / Signification paramètre Language Définit la langue de programmation de l' a fficheur sur site Mise en service Lance l' a ssistant interactif pour la mise en service guidée.
  • Page 67 Levelflex FMP56, FMP57 HART Options de configuration Menu Sous-menu / Signification paramètre Communication Contient tous les paramètres pour la configuration de l' i nterface de communication numérique. Diagnostic Contient tous les paramètres nécessaires à la détection et à l' a nalyse des erreurs de fonctionnement.

  • Page 68: Rôles Utilisateur Et Leurs Droits

    Options de configuration Levelflex FMP56, FMP57 HART 8.2.2 Rôles utilisateur et leurs droits d'accès Les deux rôles utilisateur Opérateur et Maintenance ont un accès en écriture aux paramètres différent lorsqu' u n code d' a ccès spécifique à l' a ppareil a été défini. Celui-ci protège la configuration de l' a ppareil via l' a fficheur local contre les accès non autorisés...
  • Page 69 Levelflex FMP56, FMP57 HART Options de configuration Annuler la protection en écriture via le code d'accès Lorsque le symbole  apparaît sur l' a fficheur local, devant un paramètre, cela signifie que ce dernier est protégé en écriture par un code d' a ccès spécifique à l' a ppareil et que sa valeur n' e st actuellement pas modifiable via l' a fficheur local →...
  • Page 70 Options de configuration Levelflex FMP56, FMP57 HART XXXXXXXXXXXXX 3 mm A0026157 1. Desserrer le crampon de sécurité. 2. Dévisser le couvercle du compartiment de l' é lectronique. 3. Retirer l' a fficheur en tournant légèrement. Afin de faciliter l' a ccès au commutateur de verrouillage, enficher le module d' a ffichage sur le bord du compartiment de l' é...
  • Page 71 Levelflex FMP56, FMP57 HART Options de configuration 4. Mettre le commutateur de protection en écriture (WP) sur le module électronique principal sur ON permet d' a ctiver la protection en écriture du hardware. Mettre le commutateur de protection en écriture (WP) sur le module électronique principal sur OFF (réglage par défaut) permet de désactiver la protection en écriture du hardware.
  • Page 72 Options de configuration Levelflex FMP56, FMP57 HART Activer et désactiver le verrouillage des touches Le verrouillage des touches permet de verrouiller l' a ccès à l' i ntégralité du menu de configuration via la configuration locale. Une navigation au sein du menu de configuration ou une modification des valeurs de paramètres individuels n' e st ainsi plus possible.

  • Page 73: Module D'affichage Et De Configuration

    Levelflex FMP56, FMP57 HART Options de configuration Module d'affichage et de configuration 8.3.1 Apparence de l'affichage User ABC_ DEFG HIJK PQRS TUVW LMNO A0012635  33 Apparence du module d' a ffichage et de configuration pour la configuration sur site Affichage de la valeur mesurée (1 valeur)
  • Page 74 Options de configuration Levelflex FMP56, FMP57 HART Symboles d'affichage pour les sous-menus Symbole Signification Affichage/Fonctionnement apparaît : • dans le menu principal à côté de la sélection "Affic./Fonction." A0018367 • à gauche dans l' e n-tête dans le menu "Affic./Fonction."...
  • Page 75 Levelflex FMP56, FMP57 HART Options de configuration Symboles de la valeur mesurée Symbole Signification Valeurs mesurées Niveau A0032892 Distance A0032893 Sortie courant A0032908 Courant mesuré A0032894 Tension aux bornes A0032895 Température de l'électronique ou du capteur A0032896 Voies de mesure...

  • Page 76: Eléments De Configuration

    Options de configuration Levelflex FMP56, FMP57 HART 8.3.2 Eléments de configuration Touche Signification Touche Moins Pour le menu, sous-menu Déplace la barre de sélection vers le haut dans une liste de sélection. A0018330 Pour l' é diteur alphanumérique Déplace dans le masque de saisie la barre de sélection vers la gauche (en arrière).

  • Page 77: Entrer Des Chiffres Et Du Texte

    Levelflex FMP56, FMP57 HART Options de configuration 8.3.3 Entrer des chiffres et du texte Editeur numérique Editeur de texte User ABC_ DEFG HIJK LMNO PQRS TUVW A0013999 A0013941 Vue d' é dition Zone d' a ffichage des valeurs entrées Masque de saisie Eléments de configuration...
  • Page 78 Options de configuration Levelflex FMP56, FMP57 HART Basculer • Entre majuscules et minuscules • Pour l' e ntrée de nombres A0013981 • Pour l' e ntrée de caractères spéciaux Confirme la sélection. A0013985 Permet d' a ccéder à la sélection des outils de correction.

  • Page 79: Ouverture Du Menu Contextuel

    Levelflex FMP56, FMP57 HART Options de configuration 8.3.4 Ouverture du menu contextuel A l' a ide du menu contextuel, l' u tilisateur peut appeler rapidement et directement à partir de l' a ffichage opérationnel les menus suivants : • Configuration •...

  • Page 80: Affichage De La Courbe Écho Sur L'afficheur

    Options de configuration Levelflex FMP56, FMP57 HART 8.3.5 Affichage de la courbe écho sur l'afficheur Pour évaluer le signal de mesure, la courbe écho et la courbe de mapping, si un mapping a été réalisé, sont représentées sur l' a fficheur :...

  • Page 81: Intégration Système Via Le Protocole

    Levelflex FMP56, FMP57 HART Intégration système via le protocole HART Intégration système via le protocole HART Aperçu des fichiers de description de l'appareil (DD) HART ID fabricant 0x11 Type d' a ppareil 0x1122 Spécification HART Fichiers DD Informations et fichiers sous : •...

  • Page 82: Mise En Service Via Smartblue

    Mise en service via SmartBlue (app) Levelflex FMP56, FMP57 HART Mise en service via SmartBlue (app) 10.1 Exigences Exigences de l'appareil La mise en service via SmartBlue n' e st possible que si l' a ppareil dispose d' u n module Bluetooth.
  • Page 83 Levelflex FMP56, FMP57 HART Mise en service via SmartBlue (app) 2. Lancer SmartBlue  A0029747  36 Pictogramme SmartBlue 3. Sélectionner l' a ppareil dans la liste affichée (uniquement les appareils disponibles)  A0029502  37 Capteurs joignables Une seule connexion point à point peut être établie entre un capteur et un smartphone ou tablette.
  • Page 84 Mise en service via SmartBlue (app) Levelflex FMP56, FMP57 HART 8. En faisant glisser par le côté, d' a utres informations (par ex. menu principal) peuvent être ajoutées à l' i mage  A0029504  39 Menu principal Les courbes enveloppes peuvent être affichées et enregistrées En plus de la courbe enveloppe, les valeurs suivantes sont affichées :...
  • Page 85 Levelflex FMP56, FMP57 HART Mise en service via SmartBlue (app) A0029487  41 Affichage de la courbe enveloppe (exemple) dans SmartBlue ; vue IoS Enregistrer une vidéo Créer un screenshot Navigation vers le menu de suppression Démarrer/arrêter un enregistrement vidéo Déplacer l' i nstant sur l' a xe du temps...

  • Page 86: Mise En Service Via L'assistant

    Mise en service via l' a ssistant Levelflex FMP56, FMP57 HART Mise en service via l'assistant Dans FieldCare et DeviceCare, un assistant guide l' u tilisateur lors de la première configuration 1. Connecter l' a ppareil à FieldCare ou DeviceCare →  65.

  • Page 87: Mise En Service Via Le Menu De Configuration

    Levelflex FMP56, FMP57 HART Mise en service via le menu de configuration Mise en service via le menu de configuration 12.1 Contrôle du montage et du fonctionnement Assurez-vous que les contrôles du montage et du raccordement ont été effectués avant de mettre votre point de mesure en service : •...

  • Page 88: Configuration D'une Mesure De Niveau

    Mise en service via le menu de configuration Levelflex FMP56, FMP57 HART 12.3 Configuration d'une mesure de niveau 20 mA 100% 4 mA A0012838  43 Paramètres de configuration pour la mesure de niveau dans les solides Longueur de sonde Point de référence de la mesure...
  • Page 89 Levelflex FMP56, FMP57 HART Mise en service via le menu de configuration 9. Pour la configuration via l' a ffichage sur site : Aller à : Configuration → Suppression → Confirmation distance  Comparer la distance affichée avec la valeur effective pour, le cas échéant, démarrer l' e nregistrement d' u ne courbe de mapping.

  • Page 90: Enregistrement De La Courbe Enveloppe De

    Mise en service via le menu de configuration Levelflex FMP56, FMP57 HART 12.4 Enregistrement de la courbe enveloppe de référence Une fois la mesure configurée, il est recommandé d' e nregistrer la courbe enveloppe actuelle comme courbe de référence. Celle-ci peut être utilisée ultérieurement à des fins de diagnostic.

  • Page 91: Configuration De L'afficheur Sur Site

    Levelflex FMP56, FMP57 HART Mise en service via le menu de configuration 12.5 Configuration de l'afficheur sur site 12.5.1 Réglage par défaut de l'afficheur local pour les mesures de niveau Paramètre Réglage par défaut pour les appareils Réglage par défaut pour les appareils avec...

  • Page 92: Configuration Des Sorties Courant

    Mise en service via le menu de configuration Levelflex FMP56, FMP57 HART 12.6 Configuration des sorties courant 12.6.1 Réglage par défaut des sorties courant pour les mesures de niveau Sortie courant Valeur mesurée affectée Valeur 4mA Valeur 20mA Niveau linéarisé...

  • Page 93: Gestion De La Configuration

    Levelflex FMP56, FMP57 HART Mise en service via le menu de configuration 12.7 Gestion de la configuration Après la mise en service, il est possible de sauvegarder la configuration actuelle de l' a ppareil, de la copier sur un autre point de mesure ou de restaurer la configuration précédente.

  • Page 94: Protection Des Réglages Contre Un Accès Non

    Mise en service via le menu de configuration Levelflex FMP56, FMP57 HART 12.8 Protection des réglages contre un accès non autorisé Il existe deux manières de protéger les réglages contre un accès non autorisé : • Via la configuration (verrouillage software) →  68 •...

  • Page 95: Diagnostic Et Suppression Des

    Levelflex FMP56, FMP57 HART Diagnostic et suppression des défauts Diagnostic et suppression des défauts 13.1 Suppression des défauts, généralités 13.1.1 Erreurs générales Erreur Cause possible Mesure corrective L' a ppareil ne réagit pas. La tension d' a limentation ne Appliquer la tension correcte.
  • Page 96 Diagnostic et suppression des défauts Levelflex FMP56, FMP57 HART Erreur Cause possible Mesure corrective L' a ppareil ne peut pas être Mot de passe entré Incorrect Entrer le bon mot de passe utilisé via SmartBlue Mot de passe oublié Contacter le SAV Endress+Hauser (www.addresses.endress.com)

  • Page 97: Erreur - Opération Smartblue

    Levelflex FMP56, FMP57 HART Diagnostic et suppression des défauts 13.1.2 Erreur - opération SmartBlue Erreur Cause possible Solution L' a ppareil n' e st pas visible Pas de connexion Activer la fonction Bluetooth sur le smartphone ou la dans la liste en temps réel...

  • Page 98: Erreur De Paramétrage

    Diagnostic et suppression des défauts Levelflex FMP56, FMP57 HART 13.1.3 Erreur de paramétrage Erreurs de paramétrage pour la mesure de niveau Erreur Cause possible Mesure corrective Valeur mesurée erronée Si la distance mesurée (Configuration • Vérifier le paramètre Distance du →...

  • Page 99: Information De Diagnostic Sur L' A Fficheur

    Levelflex FMP56, FMP57 HART Diagnostic et suppression des défauts 13.2 Information de diagnostic sur l'afficheur local 13.2.1 Message de diagnostic Les défauts détectés par le système d' a utosurveillance de l' a ppareil sont affichés sous forme de message de diagnostic en alternance avec l' a ffichage de la valeur mesurée.
  • Page 100 Diagnostic et suppression des défauts Levelflex FMP56, FMP57 HART Evénement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant une indication quant au défaut. Par ailleurs, le symbole d' é tat correspondant précède l' é...

  • Page 101: Appeler Les Mesures Correctives

    Levelflex FMP56, FMP57 HART Diagnostic et suppression des défauts 13.2.2 Appeler les mesures correctives X X X X X X X X X X X X X X 20.50 S801 Tens.alim.tp fai Menu Liste diagnostic Diagnostic 1 S801 Tens.alim.tp fai...

  • Page 102: Evénement De Diagnostic Dans L'outil De Configuration

    Diagnostic et suppression des défauts Levelflex FMP56, FMP57 HART 13.3 Evénement de diagnostic dans l'outil de configuration Si un événement de diagnostic s' e st produit dans l' a ppareil, le signal d' é tat apparaît en haut à gauche dans la barre d' é tat de l' o util de configuration avec le symbole correspondant pour le comportement en cas d' é...

  • Page 103: Liste De Diagnostic

    Levelflex FMP56, FMP57 HART Diagnostic et suppression des défauts 3. Cliquez sur "Enregistrer sous..." pour enregistrer un PDF du protocole.  Le protocole contient les messages de diagnostic et les informations relatives aux mesures correctives. C : Via la fonction "Liste des événements / HistoROM étendu"...

  • Page 104: Liste Des Événements De Diagnostic

    Diagnostic et suppression des défauts Levelflex FMP56, FMP57 HART 13.5 Liste des événements de diagnostic Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic du capteur Rupture de sonde détectée 1. Contrôler suppression Alarm 2.
  • Page 105 Levelflex FMP56, FMP57 HART Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic de la configuration Transmission données 1. Vérifier liaison Alarm 2. Réessayer le transfert de données...

  • Page 106: Logbook Des Événements

    Diagnostic et suppression des défauts Levelflex FMP56, FMP57 HART Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Plage de niveau Précision réduite Warning Diagnostique avancé 1 … 2 Effectuer votre opération de...

  • Page 107: Aperçu Des Événements

    Levelflex FMP56, FMP57 HART Diagnostic et suppression des défauts • En dehors de la spécification (S) • Maintenance nécessaire (M) • Information 13.6.3 Aperçu des événements d'information Evénement Texte d'événement d'information I1000 --------(Appareil ok) I1089 Démarrage appareil I1090 RAZ configuration I1091 Configuration modifiée...

  • Page 108: Historique Du Firmware

    Diagnostic et suppression des défauts Levelflex FMP56, FMP57 HART 13.7 Historique du firmware Date Version Modifications Documentation (FMP56, FMP57, HART) Manuel de mise en service Description des Information technique firmware paramètres de l'appareil 07.2010 01.00.zz Software d' o rigine BA01004F/00/FR/05.10 GP01000F/00/FR/05.10...

  • Page 109: Maintenance

    Levelflex FMP56, FMP57 HART Maintenance Maintenance En principe, l' a ppareil ne requiert pas de maintenance spécifique. 14.1 Nettoyage extérieur Lors du nettoyage extérieur, il faut veiller à ne pas utiliser de produit de nettoyage agressif pour la surface du boîtier et les joints.

  • Page 110: Réparation

    • Les réparations doivent être effectuées en tenant compte des instructions. Après une réparation, il faut exécuter l' e ssai individuel prescrit pour l' a ppareil. • Seul le Service Endress+Hauser est autorisé à réaliser la transformation d' u n appareil certifié en une autre version certifiée.

  • Page 111: Pièces De Rechange

    En cas de réparation, étalonnage en usine, erreur de livraison ou de commande, il convient de retourner l' a ppareil de mesure. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre une procédure définie pour tous les appareils retournés ayant été en contact avec le produit.

  • Page 112: Accessoires

    Accessoires Levelflex FMP56, FMP57 HART Accessoires 16.1 Accessoires spécifiques à l'appareil 16.1.1 Capot de protection climatique Accessoires Description Capot de protection climatique A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  47 Capot de protection climatique ; unité de mesure : mm (in) ...

  • Page 113: Support De Montage Pour Le Boîtier De L'électronique

    Levelflex FMP56, FMP57 HART Accessoires 16.1.2 Support de montage pour le boîtier de l'électronique Accessoires Description Support de montage pour le boîtier de l' é lectronique ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  48 Support de montage pour le boîtier de l' é lectronique ; Dimensions : mm (in)

  • Page 114: Tige Prolongatrice / Centrage

    Accessoires Levelflex FMP56, FMP57 HART 16.1.3 Tige prolongatrice / centrage HMP40 Accessoires Description Tige prolongatrice / centrage HMP40 • Utilisable pour : FMP57 • Température admissible au bord inférieur du piquage : – sans disque de centrage : pas de restriction –...

  • Page 115: Kit De Montage, Isolé

    Levelflex FMP56, FMP57 HART Accessoires 16.1.4 Kit de montage, isolé Accessoires Description Kit de montage, isolé Utilisable pour • FMP56 • FMP57 A0013586  49 Contenu de la livraison du kit de montage : Manchon isolant Anneau à vis Pour une fixation isolée en toute sécurité des sondes à câble.

  • Page 116: Affichage Déporté Fhx50

    Accessoires Levelflex FMP56, FMP57 HART 16.1.5 Affichage déporté FHX50 Accessoires Description Affichage déporté FHX50 A0019128 • Matériau : – Plastique PBT – 316L/1.4404 – Aluminium • Indice de protection : IP68 / NEMA 6P et IP66 / NEMA 4x • Compatible avec le module d' a ffichage : –...

  • Page 117: Parafoudre

    Levelflex FMP56, FMP57 HART Accessoires 16.1.6 Parafoudre Accessoires Description Protection contre les surtensions pour appareils 2 fils OVP10 (1 voie) OVP20 (2 voies) A0021734 Caractéristiques techniques • Résistance par voie : 2 * 0,5 Ω • Tension continue de seuil : 400 … 700 V •...

  • Page 118: Module Bluetooth Pour Les Appareils

    Accessoires Levelflex FMP56, FMP57 HART 16.1.7 Module Bluetooth pour les appareils HART Accessoires Description Module Bluetooth A0036493 • Mise en service simple et rapide SmartBlue (app) • Aucun outil ou adaptateur supplémentaire n' e st nécessaire • Courbe de signal via SmartBlue (app) •...

  • Page 119: Hart

    Pour plus de détails, voir l' I nformation technique TI00404F Accessoires Description Commubox FXA291 Relie les appareils de terrain Endress+Hauser à l' i nterface CDI (= Endress+Hauser Common Data Interface) et l' i nterface USB d' u n ordinateur de bureau ou portable. Référence : 51516983 ...

  • Page 120: Accessoires Spécifiques Au Service

    Fieldgate FXA42, FXA30 et FXA30B. SupplyCare Hosting propose un service d' h ébergement (logiciel à la demande, SaaS). Dans le portail Endress+Hauser, les données sont à disposition de l' u tilisateur sur Internet. ...

  • Page 121: Composants Système

    Levelflex FMP56, FMP57 HART Accessoires 16.4 Composants système Accessoires Description Enregistreur graphique L' e nregistreur graphique Memograph M fournit des informations sur toutes les Memograph M grandeurs importantes du process. Les valeurs mesurées sont enregistrées de façon sûre, les seuils sont surveillés et les points de mesure sont analysés. La sauvegarde des données est réalisée dans une mémoire interne de 256 Mo et en plus sur une...

  • Page 122: Menu De Configuration

    Menu de configuration Levelflex FMP56, FMP57 HART Menu de configuration 17.1 Aperçu du menu de configuration (SmartBlue) Navigation  SmartBlue  Configuration →  141 Désignation du point de mesure →  141 Unité de longueur →  141 Type de cuve/silo →...
  • Page 123 Levelflex FMP56, FMP57 HART Menu de configuration Conditions avancées du process →  153 Unité du niveau →  154 Distance de blocage →  154 Correction du niveau →  155 ‣ Linéarisation →  157 Type de linéarisation →...
  • Page 124 Menu de configuration Levelflex FMP56, FMP57 HART Rampe perte écho →  167 Distance de blocage →  154 ‣ Sortie courant 1 … 2 →  174 Affectation sortie courant →  174 →  175 Etendue de mesure courant Valeur de courant fixe →...
  • Page 125 Levelflex FMP56, FMP57 HART Menu de configuration Dernier diagnostic →  197 Horodatage →  198 Temps de fct depuis redémarrage →  198 Temps de fonctionnement →  191 ‣ Liste de diagnostic →  199 Diagnostic 1 … 5 →...
  • Page 126 Menu de configuration Levelflex FMP56, FMP57 HART Type d' a ppareil →  203 ID fabricant →  203 ‣ Simulation →  210 Affectation simulation grandeur →  211 mesure →  211 Valeur variable mesurée Simulation sortie courant 1 … 2 →...

  • Page 127: Aperçu Du Menu De Configuration

    Levelflex FMP56, FMP57 HART Menu de configuration 17.2 Aperçu du menu de configuration (module d'affichage) Navigation  Menu de configuration →  184 Language  →  141 Configuration Désignation du point de mesure →  141 Unité de longueur →...
  • Page 128 Menu de configuration Levelflex FMP56, FMP57 HART Propriété process →  152 Conditions avancées du process →  153 Unité du niveau →  154 Distance de blocage →  154 →  155 Correction du niveau ‣ Linéarisation →  157 Type de linéarisation...
  • Page 129 Levelflex FMP56, FMP57 HART Menu de configuration ‣ SIL/WHG désactivé →  170 Désactiver protection en écriture →  170 Code incorrect →  170 ‣ Réglages sonde →  171 Sonde mise à la terre →  171 ‣...
  • Page 130 Menu de configuration Levelflex FMP56, FMP57 HART Mode défaut →  182 Etat de commutation →  182 Signal sortie inversé →  183 ‣ Affichage →  184 →  184 Language Format d' a ffichage →  184 Affichage valeur 1 …...
  • Page 131 Levelflex FMP56, FMP57 HART Menu de configuration Gestion données →  191 Comparaison résultats →  192 ‣ Administration →  194 ‣ Définir code d'accès →  196 Définir code d' a ccès →  196 Confirmer le code d' a ccès →...
  • Page 132 Menu de configuration Levelflex FMP56, FMP57 HART ID appareil →  202 Type d' a ppareil →  203 ID fabricant →  203 ‣ Valeur mesurée →  204 →  143 Distance Niveau linéarisé →  161 Courant de sortie 1 … 2 →...
  • Page 133 Levelflex FMP56, FMP57 HART Menu de configuration Résultat test appareil →  214 Dernier test →  214 Signal de niveau →  215 Signal de couplage →  215 Endress+Hauser...

  • Page 134: Aperçu Du Menu De Configuration (Outil De Configuration)

    Menu de configuration Levelflex FMP56, FMP57 HART 17.3 Aperçu du menu de configuration (outil de configuration) Navigation  Menu de configuration  Configuration →  141 Désignation du point de mesure →  141 →  141 Unité de longueur →...
  • Page 135 Levelflex FMP56, FMP57 HART Menu de configuration Unité du niveau →  154 Distance de blocage →  154 Correction du niveau →  155 ‣ Linéarisation →  157 Type de linéarisation →  159 Unité après linéarisation →  160 Texte libre →...
  • Page 136 Menu de configuration Levelflex FMP56, FMP57 HART ‣ SIL/WHG désactivé →  170 Désactiver protection en écriture →  170 Code incorrect →  170 ‣ Réglages sonde →  171 →  171 Sonde mise à la terre Longueur de sonde actuelle →...
  • Page 137 Levelflex FMP56, FMP57 HART Menu de configuration Etat de commutation →  182 Signal sortie inversé →  183 ‣ Affichage →  184 Language →  184 Format d' a ffichage →  184 Affichage valeur 1 … 4 →...
  • Page 138 Menu de configuration Levelflex FMP56, FMP57 HART État sauvegarde →  192 Comparaison résultats →  192 ‣ Administration →  194 Définir code d' a ccès →  196 →  194 Reset appareil  Diagnostic →  197 Diagnostic actuel →...
  • Page 139 Levelflex FMP56, FMP57 HART Menu de configuration Type d' a ppareil →  203 ID fabricant →  203 ‣ Valeur mesurée →  204 Distance →  143 Niveau linéarisé →  161 Courant de sortie 1 … 2 →...
  • Page 140 Menu de configuration Levelflex FMP56, FMP57 HART Signal de niveau →  215 Signal de couplage →  215 ‣ Heartbeat →  216 Endress+Hauser...

  • Page 141: Menu "Configuration

    Levelflex FMP56, FMP57 HART Menu de configuration 17.4 Menu "Configuration" • : Indique le chemin de navigation vers le paramètre via l' a fficheur. • : Indique le chemin de navigation vers le paramètre via l' o util de configuration (par ex.
  • Page 142 Menu de configuration Levelflex FMP56, FMP57 HART Distance du point zéro  Navigation  Configuration → Distance du point zéro Description Distance entre raccord process et niveau minimum (0%). Entrée En fonction de la sonde Réglage usine En fonction de la sonde Information supplémentaire...
  • Page 143 Levelflex FMP56, FMP57 HART Menu de configuration Information supplémentaire 100% A0013191  51 Plage de mesure (F) pour la mesure sur solides Niveau Navigation  Configuration → Niveau Description Indique le niveau mesuré L (avant linéarisation). Information supplémentaire A0013196  52 Niveau pour la mesure sur solides L' u nité...
  • Page 144 Menu de configuration Levelflex FMP56, FMP57 HART Information supplémentaire A0013201  53 Distance pour la mesure sur solides L' u nité est définie dans le paramètre Unité de longueur (→  141). Qualité signal Navigation  Configuration → Qualité signal Description Indique la qualité...
  • Page 145 Levelflex FMP56, FMP57 HART Menu de configuration Confirmation distance  Navigation  Configuration → Confirmation distance Description Indique si la distance mesurée correspond à la distance réelle. A l' a ide de l' e ntrée, l' a ppareil détermine la zone de suppression.
  • Page 146 Menu de configuration Levelflex FMP56, FMP57 HART • Distance trop grande A sélectionner lorsque la distance affichée est plus grande que la distance réelle. L' a ppareil corrige l' é valuation du signal et retourne au paramètre Confirmation distance. La distance est recalculée et affichée. La comparaison doit être répétée de façon itérative jusqu' à...
  • Page 147 Levelflex FMP56, FMP57 HART Menu de configuration Information Ce paramètre définit la distance jusqu' à laquelle la nouvelle suppression doit être supplémentaire enregistrée. La distance est mesurée à partir du point de référence, c' e st-à-dire à partir du bord inférieur de la bride de montage ou du raccord fileté.

  • Page 148: Assistant "Suppression

    Menu de configuration Levelflex FMP56, FMP57 HART 17.4.1 Assistant "Suppression" L' a ssistant Suppression n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la suppression se trouvent directement dans le menu Configuration...

  • Page 149: Sous-Menu "Configuration Étendue

    Levelflex FMP56, FMP57 HART Menu de configuration 17.4.2 Sous-menu "Configuration étendue" Navigation  Configuration → Configuration étendue État verrouillage Navigation  Configuration → Configuration étendue → État verrouillage Description Indique la protection en écriture actuellement active ayant la priorité la plus élevée.
  • Page 150 • Si aucune touche n' e st actionnée pendant 10 min, ou si l' u tilisateur passe du mode navigation et édition au mode affichage des valeurs mesurées, l' a ppareil verrouille automatiquement les paramètres protégés en écriture après 60 s. En cas de perte du code d' a ccès, adressez-vous à votre agence Endress+Hauser. Endress+Hauser...
  • Page 151 Levelflex FMP56, FMP57 HART Menu de configuration Sous-menu "Niveau" Navigation  Configuration → Configuration étendue → Niveau Type de produit  Navigation  Configuration → Configuration étendue → Niveau → Type de produit Description Entrer le type de produit. Affichage •...
  • Page 152 : • le manuel DC Endress+Hauser (CP01076F) (disponible en anglais) • la "DC Values App" Endress+Hauser (disponible pour Android et iOS) Pour Evaluation niveau par EOP = Constante diélectrique fixe, il faut dans tous les cas indiquer le coefficient diélectrique exact dans le paramètre Constante diélectrique.
  • Page 153 Levelflex FMP56, FMP57 HART Menu de configuration Pour "Mode de fonctionnement" = "Niveau" et "Type de produit" = "Solide" Propriété process Temps de réponse / s Très rapide > 100m/h Rapide > 10 m/h Standard < 10 m/h Moyen < 1 m/h Lent <...
  • Page 154 Il est possible de définir un comportement différent pour les signaux dans la distance de blocage dans le paramètre Type d'évaluation distance de blocage. Si nécessaire, un comportement différent pour les signaux dans la distance de blocage peut être défini par le SAV Endress+Hauser. Endress+Hauser...
  • Page 155 Levelflex FMP56, FMP57 HART Menu de configuration A0013221  54 Distance de blocage (UB) pour la mesure dans les solides Correction du niveau  Navigation  Configuration → Configuration étendue → Niveau → Correction du niveau Description Entrer la correction du niveau (si nécessaire).
  • Page 156 Menu de configuration Levelflex FMP56, FMP57 HART Sous-menu "Linéarisation" 100% L‘ I‘ L‘ 100% L‘1 L‘2 L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ 100% L‘ A0016084  55 Linéarisation : conversion du niveau et, le cas échéant, de l' i nterface en un volume ou une masse ; la conversion dépend de la forme de la cuve.
  • Page 157 Levelflex FMP56, FMP57 HART Menu de configuration Structure du sous-menu sur le module d' a ffichage Navigation  Configuration → Configuration étendue → Linéarisation ‣ Linéarisation Type de linéarisation →  159 Unité après linéarisation →  160 Texte libre →...
  • Page 158 Menu de configuration Levelflex FMP56, FMP57 HART Structure du sous-menu dans un outil de configuration (par ex. FieldCare) Navigation  Configuration → Configuration étendue → Linéarisation ‣ Linéarisation Type de linéarisation →  159 Unité après linéarisation →  160 Texte libre →...
  • Page 159 Levelflex FMP56, FMP57 HART Menu de configuration Description des paramètres de l' a ppareil Navigation  Configuration → Configuration étendue → Linéarisation Type de linéarisation  Navigation  Configuration → Configuration étendue → Linéarisation → Type de linéarisation Description Sélectionner le type de linéarisation.
  • Page 160 Menu de configuration Levelflex FMP56, FMP57 HART Signification des options • Aucune Le niveau est délivré sans conversion dans l' u nité de niveau. • Linéaire La valeur de sortie (volume/masse) est proportionnelle au niveau L. Cela est valable, par exemple, pour des cuves et silos cylindriques verticaux.
  • Page 161 Levelflex FMP56, FMP57 HART Menu de configuration Description Sélectionner l' u nité pour la valeur linéarisée. Sélection Unités SI Unités US Unités Imperial • STon • lb impGal • t • UsGal • kg • ft³ • cm³ • ft •...
  • Page 162 Menu de configuration Levelflex FMP56, FMP57 HART Valeur maximale  Navigation  Configuration → Configuration étendue → Linéarisation → Valeur maximale Prérequis Le Type de linéarisation (→  159) prend l' u ne des valeurs suivantes : • Linéaire • Fond pyramidal •...
  • Page 163 Levelflex FMP56, FMP57 HART Menu de configuration Information supplémentaire A0013264 Hauteur intermédiaire L' u nité est définie dans le paramètre Unité de longueur (→  141). Mode tableau  Navigation  Configuration → Configuration étendue → Linéarisation → Mode tableau Prérequis...
  • Page 164 Menu de configuration Levelflex FMP56, FMP57 HART Pour entrer le tableau • Via FieldCare Les points du tableau peuvent être entrés via les paramètres Numéro tableau (→  164), Niveau (→  164) et Valeur client (→  165). On peut utiliser en alternative l' é...
  • Page 165 Levelflex FMP56, FMP57 HART Menu de configuration Niveau (Semi-automatique) Navigation  Configuration → Configuration étendue → Linéarisation → Niveau Prérequis • Type de linéarisation (→  159) = Tableau • Mode tableau (→  163) = Semi-automatique Description Indique le niveau mesuré (avant linéarisation). Cette valeur est acceptée pour le point du tableau.
  • Page 166 Menu de configuration Levelflex FMP56, FMP57 HART Sous-menu "Réglages de sécurité" Navigation  Configuration → Configuration étendue → Réglages de sécurité Sortie perte écho  Navigation  Configuration → Configuration étendue → Réglages de sécurité → Sortie perte écho Description Signal de sortie en cas de perte de l' é...
  • Page 167 Levelflex FMP56, FMP57 HART Menu de configuration Rampe perte écho  Navigation  Configuration → Configuration étendue → Réglages de sécurité → Rampe perte écho Prérequis Sortie perte écho (→  166) = Rampe perte écho Description Pente de la rampe en cas de perte de l' é cho Entrée...
  • Page 168 Il est possible de définir un comportement différent pour les signaux dans la distance de blocage dans le paramètre Type d'évaluation distance de blocage. Si nécessaire, un comportement différent pour les signaux dans la distance de blocage peut être défini par le SAV Endress+Hauser. A0013221  57...
  • Page 169 Levelflex FMP56, FMP57 HART Menu de configuration Assistant "Confirmation SIL/WHG" Le assistant Confirmation SIL/WHG n' e st disponible que pour les appareils avec agrément SIL et/ou WHG (caractéristique 590 : "Autre agrément", option LA : "SIL" ou LC : "WHG sécurité antidébordement"), tant qu' i ls ne sont pas verrouillés selon SIL ou WHG.
  • Page 170 Menu de configuration Levelflex FMP56, FMP57 HART Assistant "SIL/WHG désactivé" L' a ssistant SIL/WHG désactivé (→  170) n' e st visible que si l' a ppareil est verrouillé SIL ou WHG. Pour plus de détails, voir le "Manuel de sécurité fonctionnelle" de l' a ppareil concerné.
  • Page 171 Levelflex FMP56, FMP57 HART Menu de configuration Sous-menu "Réglages sonde" Le sous-menu Réglages sonde permet de s' a ssurer que l' a ppareil affecte correctement le signal de l' e xtrémité de la sonde dans la courbe enveloppe. L' a ffectation est correcte si la longueur de sonde affichée par l' a ppareil correspond à...
  • Page 172 Menu de configuration Levelflex FMP56, FMP57 HART Réglage usine Confirmation longueur de sonde  Navigation  Configuration → Configuration étendue → Réglages sonde → Confirmation longueur de sonde Description Indique si la valeur affichée dans la paramètre Longueur de sonde actuelle →  171 correspond à...
  • Page 173 Levelflex FMP56, FMP57 HART Menu de configuration Assistant "Correction longueur de sonde" Le assistant Correction longueur de sonde n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via l' o util de configuration, les paramètres pour la correction de la longueur de sonde se trouvent...
  • Page 174 Menu de configuration Levelflex FMP56, FMP57 HART Sous-menu "Sortie courant 1 … 2" Le sous-menu Sortie courant 2 (→  174) n' e st disponible que pour les appareils avec deux sorties courant. Navigation  Configuration → Configuration étendue → Sortie courant 1 … 2 Affectation sortie courant 1 …...
  • Page 175 Levelflex FMP56, FMP57 HART Menu de configuration Etendue de mesure courant  Navigation  Configuration → Configuration étendue → Sortie courant 1 … 2 → Etendue de mesure courant Description Determine la plage de courant pour transmetter la valeur de mesure. ‘4…20mA’: Variable mesurée: 4 …20 mA ‘4…20mA NAMUR’: Variable mesurée: 3.8 …...
  • Page 176 Menu de configuration Levelflex FMP56, FMP57 HART Amortissement sortie  Navigation  Configuration → Configuration étendue → Sortie courant 1 … 2 → Amortissement sortie Description Temps de réaction du courant de sortie par rapport aux fluctuations de la mesure.
  • Page 177 Levelflex FMP56, FMP57 HART Menu de configuration Courant de défaut  Navigation  Configuration → Configuration étendue → Sortie courant 1 … 2 → Courant de défaut Prérequis Mode défaut (→  176) = Valeur définie Description Défini à quelle valeur le courant doit être en cas de défaut.
  • Page 178 Menu de configuration Levelflex FMP56, FMP57 HART Sous-menu "Sortie commutation" Le sous-menu Sortie commutation (→  178) n' e st visible que pour les appareils avec sortie tout ou rien. Navigation  Configuration → Configuration étendue → Sortie commutation Affectation sortie état ...
  • Page 179 Levelflex FMP56, FMP57 HART Menu de configuration Affecter état  Navigation  Configuration → Configuration étendue → Sortie commutation → Affecter état Prérequis Affectation sortie état (→  178) = Sortie Numérique Sélection • Arrêt • Sortie digitale diagnostique avancé 1 •...
  • Page 180 Menu de configuration Levelflex FMP56, FMP57 HART Sélection • Alarme • Alarme ou avertissement • Avertissement Réglage usine Alarme Seuil d'enclenchement  Navigation  Configuration → Configuration étendue → Sortie commutation → Seuil d' e nclenchement Prérequis Affectation sortie état (→  178) = Seuil Description Défini le point d' e nclenchement La sortie est fermée si la la valeur qui lui est attribuée...
  • Page 181 Levelflex FMP56, FMP57 HART Menu de configuration A0015586 Seuil d' e nclenchement Seuil de déclenchement Sortie fermée (conducteur) Sortie ouverte (non conducteur) Temporisation à l'enclenchement  Navigation  Configuration → Configuration étendue → Sortie commutation → Temporisation à l' e nclenchement Prérequis...
  • Page 182 Menu de configuration Levelflex FMP56, FMP57 HART Information Le comportement à la commutation dépend de la position relative des paramètres Seuil supplémentaire d'enclenchement et Seuil de déclenchement (description : voir paramètre Seuil d'enclenchement (→  180)). Temporisation au déclenchement ...
  • Page 183 Levelflex FMP56, FMP57 HART Menu de configuration Signal sortie inversé  Navigation  Configuration → Configuration étendue → Sortie commutation → Signal sortie inversé Description ' N on' La réaction du relais de sortie se comporte comme défini dans les paramètres. ' O ui' La réaction est inversée par rapport aux paramètres.
  • Page 184 Menu de configuration Levelflex FMP56, FMP57 HART Sous-menu "Affichage" Le sous-menu Affichage n' e st visible que si un afficheur est raccordé à l' a ppareil. Navigation  Configuration → Configuration étendue → Affichage Language Navigation  Configuration → Configuration étendue → Affichage → Language Description Régler la langue d' a ffichage.
  • Page 185 Levelflex FMP56, FMP57 HART Menu de configuration Réglage usine 1 valeur, taille max. Information supplémentaire 4841.000 Â A0019963  58 "Format d' a ffichage" = "1 valeur, taille max." Â 93.5 % Â 159.0 A0019964  59 "Format d' a ffichage" = "1 valeur + bargr."...
  • Page 186 Menu de configuration Levelflex FMP56, FMP57 HART Affichage valeur 1 … 4  Navigation  Configuration → Configuration étendue → Affichage → Affichage valeur 1 Description Sélectionner la valeur mesurée, qui est affichée sur l' a fficheur local. Sélection • Niveau linéarisé...
  • Page 187 Levelflex FMP56, FMP57 HART Menu de configuration Affichage intervalle Navigation  Configuration → Configuration étendue → Affichage → Affichage intervalle Description Régler le temps pendant lequel les valeurs mesurées sont affichées lorsque l' a fficheur alterne entre les valeurs. Entrée 1 …...
  • Page 188 Menu de configuration Levelflex FMP56, FMP57 HART Information supplémentaire XXXXXXXXX A0029422 Position du texte de l' e n-tête sur l' a ffichage Signification des options • Désignation du point de mesure Est définie dans le paramètre Désignation du point de mesure (→  141) •...
  • Page 189 Levelflex FMP56, FMP57 HART Menu de configuration Sélection • Décimal • ft-in-1/16' ' Réglage usine Décimal Information L' o ption ft-in-1/16'' n' e st valable que pour les unités de longueur. supplémentaire Menu décimales  Navigation  Configuration → Configuration étendue → Affichage → Menu décimales Description Sélectionner le nombre de décimales pour les nombres dans le menu de configuration.
  • Page 190 Menu de configuration Levelflex FMP56, FMP57 HART Affichage contraste Navigation  Configuration → Configuration étendue → Affichage → Affichage contraste Description Régler le réglage du contraste de l' a fficheur local par rapport aux conditions ambiantes (p. ex. éclairage ou angle de lecture).
  • Page 191 Levelflex FMP56, FMP57 HART Menu de configuration Sous-menu "Sauvegarde de données vers l'afficheur" Ce sous-menu n' e st visible que si un afficheur est raccordé à l' a ppareil. La configuration de l' a ppareil peut être sauvegardée à un instant donné dans l' a fficheur. La configuration sauvegardée peut être chargée à...
  • Page 192 Menu de configuration Levelflex FMP56, FMP57 HART Information Signification des options supplémentaire • Annuler Aucune action n' e st exécutée et le paramètre est quitté. • Sauvegarder La configuration actuelle de l' a ppareil est sauvegardée de l' H istoROM (intégrée dans l' a ppareil) dans l' a fficheur de l' a ppareil.
  • Page 193 Levelflex FMP56, FMP57 HART Menu de configuration Information Signification de l'affichage supplémentaire • Réglages identiques La configuration d' a ppareil actuelle de l' H istoROM correspond à sa copie de sauvegarde dans l' a fficheur. • Réglages différents La configuration d' a ppareil actuelle de l' H istoROM ne correspond pas à sa copie de sauvegarde dans l' a fficheur.
  • Page 194 (→  150). En cas de perte du code d' a ccès, adressez-vous à votre agence Endress+Hauser. En cas de configuration via l' a ffichage sur site : Le nouveau code d' a ccès n' e st valable qu' a près avoir été...
  • Page 195 Levelflex FMP56, FMP57 HART Menu de configuration Information Signification des options supplémentaire • Annuler Aucune action • Au réglage usine Tous les paramètres sont réinitialisés aux réglages par défaut spécifiques à la référence de commande. • État au moment de la livraison Tous les paramètres sont réinitialisés à...
  • Page 196 Menu de configuration Levelflex FMP56, FMP57 HART Assistant "Définir code d' a ccès" L' a ssistant Définir code d'accès n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration avec l' o util de configuration, le paramètre Définir code d'accès se trouve directement dans le sous-menu...

  • Page 197: Menu "Diagnostic

    Levelflex FMP56, FMP57 HART Menu de configuration 17.5 Menu "Diagnostic" Navigation  Diagnostic Diagnostic actuel Navigation  Diagnostic → Diagnostic actuel Description Indique le message de diagnostic en cours. Information L' a ffichage se compose de : supplémentaire • Symbole pour le niveau d' é vénement •...
  • Page 198 Menu de configuration Levelflex FMP56, FMP57 HART Horodatage Navigation  Diagnostic → Horodatage Description Affiche l' h orodatage du message de diagnostic précédent. Temps de fct depuis redémarrage Navigation  Diagnostic → Temps de fct depuis redémarrage Description Indique le temps écoulé depuis le dernier redémarrage de l' a ppareil.

  • Page 199: Sous-Menu "Liste De Diagnostic

    Levelflex FMP56, FMP57 HART Menu de configuration 17.5.1 Sous-menu "Liste de diagnostic" Navigation  Diagnostic → Liste de diagnostic Diagnostic 1 … 5 Navigation  Diagnostic → Liste de diagnostic → Diagnostic 1 Description Affichage des messages de diagnostic en cours avec les priorités de la première à la cinquième.

  • Page 200: Sous-Menu "Journal D'événements

    Menu de configuration Levelflex FMP56, FMP57 HART 17.5.2 Sous-menu "Journal d'événements" Le sous-menu Journal d'événements n' e st disponible que dans le cas de la configuration via l' a ffichage local. Dans le cas de la configuration via FieldCare, la liste des événements peut être affichée à...

  • Page 201: Sous-Menu "Information Appareil

    Information Utilisation du numéro de série supplémentaire • Pour identifier rapidement l' a ppareil, par ex. pour contacter Endress+Hauser. • Pour obtenir des informations ciblées sur l' a ppareil à l' a ide du Device Viewer : www.endress.com/deviceviewer Le numéro de série se trouve également sur la plaque signalétique.
  • Page 202 Menu de configuration Levelflex FMP56, FMP57 HART Code commande  Navigation  Diagnostic → Information appareil → Code commande Description Montre la référence de commande de l' a ppareil. Information La référence de commande est générée par transformation réversible de la référence de supplémentaire...
  • Page 203 Levelflex FMP56, FMP57 HART Menu de configuration Type d'appareil Navigation  Diagnostic → Information appareil → Type d' a ppareil Description Montre le type d' a ppareil avec lequel l' a ppareil est enregistré auprès de la HART Communication Foundation.

  • Page 204: Sous-Menu "Valeur Mesurée

    Menu de configuration Levelflex FMP56, FMP57 HART 17.5.4 Sous-menu "Valeur mesurée" Navigation  Diagnostic → Valeur mesurée Distance Navigation  Diagnostic → Valeur mesurée → Distance Description Indique la distance mesurée D du point de référence (bord inférieur bride/raccord fileté) au niveau.
  • Page 205 Levelflex FMP56, FMP57 HART Menu de configuration Mesure courant 1 Navigation  Diagnostic → Valeur mesurée → Mesure courant 1 Prérequis Uniquement pour la sortie courant 1 Description Affiche la valeur actelle de la sortie courant en cours de mesure.

  • Page 206: Sous-Menu "Enregistrement Des Valeurs Mesurées

    Menu de configuration Levelflex FMP56, FMP57 HART 17.5.5 Sous-menu "Enregistrement des valeurs mesurées" Navigation  Diagnostic → Enregistrement des valeurs mesurées Affecter voie 1 … 4  Navigation  Diagnostic → Enregistrement des valeurs mesurées → Affecter voie 1 … 4 Description Affecter une variable process à...
  • Page 207 Levelflex FMP56, FMP57 HART Menu de configuration Intervalle de mémorisation  Navigation  Diagnostic → Enregistrement des valeurs mesurées → Intervalle de mémorisation  Diagnostic → Enregistrement des valeurs mesurées → Intervalle de mémorisation Description Définir l' i ntervalle de temps d' e nregistrement. Cette valeur définie l' i nterval de temps entre les points dans la mémoire.
  • Page 208 Menu de configuration Levelflex FMP56, FMP57 HART Sous-menu "Affichage canal 1 … 4" Les sous-menus Affichage canal 1 … 4 n' e xistent que dans le cas de la configuration via l' a fficheur local. Dans le cas de la configuration via FieldCare, le diagramme peut être affiché...

  • Page 209: Sous-Menu "Simulation

    Levelflex FMP56, FMP57 HART Menu de configuration 17.5.6 Sous-menu "Simulation" Le sous-menu Simulation est utilisé pour simuler des valeurs mesurées spécifiques ou d' a utres conditions. De cette manière, il est possible de vérifier si la configuration de l' a ppareil et des dispositifs de commande raccordés est correcte.
  • Page 210 Menu de configuration Levelflex FMP56, FMP57 HART Structure du sous-menu Navigation  Expert → Diagnostic → Simulation ‣ Simulation Affectation simulation grandeur →  211 mesure Valeur variable mesurée →  211 Simulation sortie courant 1 … 2 →  211 Valeur sortie courant 1 …...
  • Page 211 Levelflex FMP56, FMP57 HART Menu de configuration Description des paramètres de l'appareil Navigation  Expert → Diagnostic → Simulation Affectation simulation grandeur mesure  Navigation  Expert → Diagnostic → Simulation → Affectation simulation grandeur mesure Sélection • Arrêt • Niveau •...
  • Page 212 Menu de configuration Levelflex FMP56, FMP57 HART Sélection • Arrêt • Marche Réglage usine Arrêt Information Une simulation active est indiquée par un message de diagnostic de la catégorie Contrôle supplémentaire de fonctionnement (C). Valeur sortie courant 1 … 2 ...
  • Page 213 Levelflex FMP56, FMP57 HART Menu de configuration Réglage usine Ouvert Information La sortie de commutation suit la valeur entrée. De cette manière, il est possible de vérifier supplémentaire si le dispositif de commande en aval fonctionne correctement. Simulation alarme appareil ...

  • Page 214: Sous-Menu "Test Appareil

    Menu de configuration Levelflex FMP56, FMP57 HART 17.5.7 Sous-menu "Test appareil" Navigation  Diagnostic → Test appareil Démarrage test appareil  Navigation  Diagnostic → Test appareil → Démarrage test appareil Description Lancer le test appareil. Sélection • Non • Oui Réglage usine...
  • Page 215 Levelflex FMP56, FMP57 HART Menu de configuration Signal de niveau Navigation  Diagnostic → Test appareil → Signal de niveau Prérequis Le test de l' a ppareil a été réalisé. Description Indique le résultat du test pour le signal de niveau.

  • Page 216: Sous-Menu "Heartbeat

    Menu de configuration Levelflex FMP56, FMP57 HART 17.5.8 Sous-menu "Heartbeat" Le sous-menu Heartbeat n' e st disponible que via FieldCare ou DeviceCare. Il contient les assistants faisant partie des packs d' a pplications Heartbeat Verification et Heartbeat Monitoring. Description détaillée...
