Installation

2 2

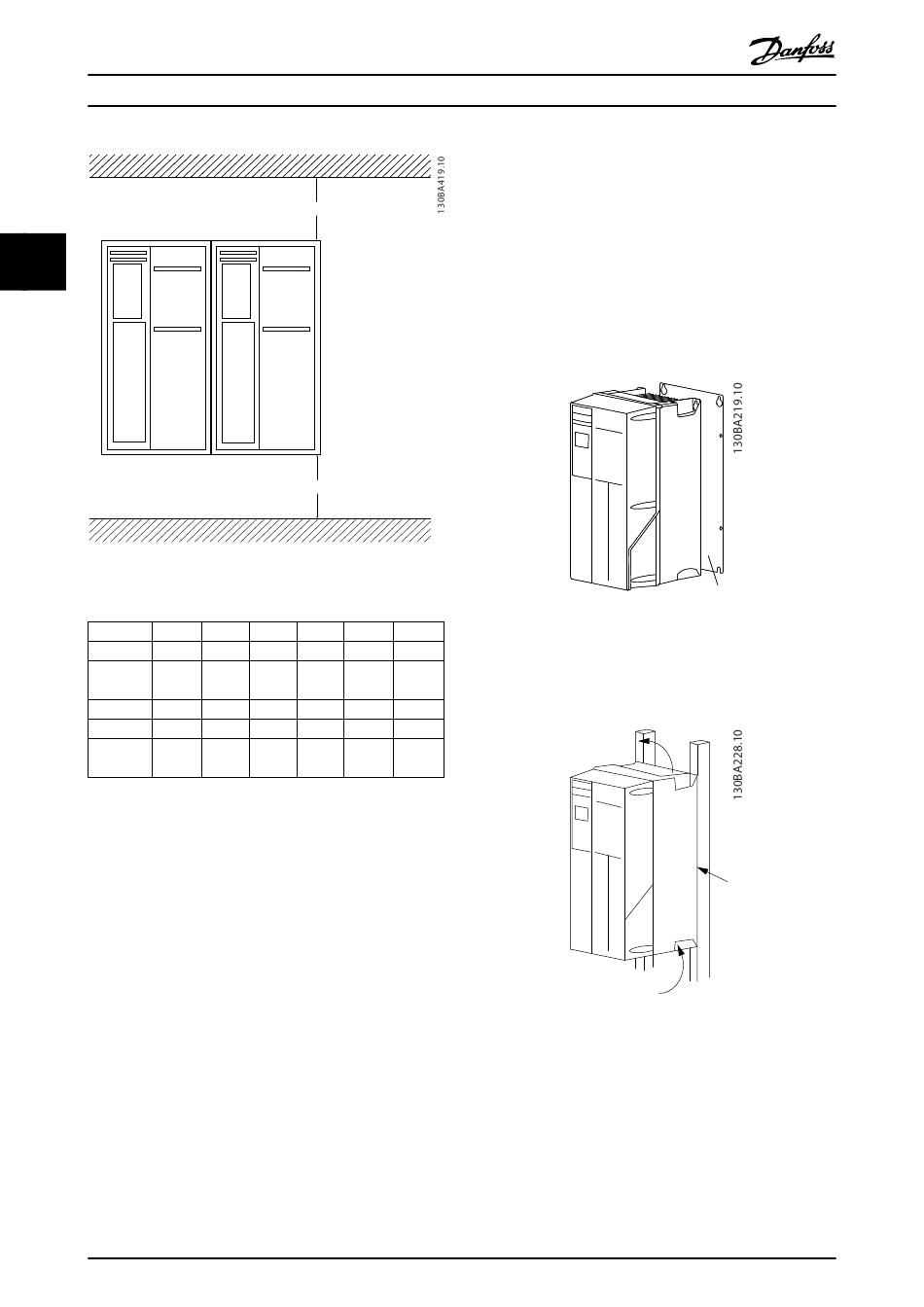

Illustration 2.1 Dégagement en haut et en bas pour le refroidis-
sement
Protection
a/b (mm) 100
a/b
(pouces)
Protection
a/b (mm) 200
a/b
(pouces)
Tableau 2.1 Exigences de dégagement minimum pour la circulation d'air

2.3.2 Levage

•
Vérifier le poids de l'unité pour déterminer la
méthode de levage la plus sûre.
•
S'assurer que le dispositif de levage est adapté à
la tâche à réaliser.
•
Si nécessaire, prévoir un élévateur, une grue ou
un chariot élévateur à fourche présentant les
caractéristiques qui conviennent au déplacement
de l'unité.
•
Pour le levage, utiliser les anneaux de levage sur
l'unité le cas échéant.
2.3.3 Installation
•
Monter l'unité à la verticale.
•
Le variateur de fréquence permet l'installation
côte à côte.
10
a
b
A2 A3 A4 A5
100 100 100
4 4 4 4
B3 B4 C1 C2
200 200 225
8 8 8 9
MG11AH04 - VLT
Manuel d'utilisation du variateur VLT
•
•
•
•
Illustration 2.2 Installation correcte sur plaque arrière
B1 B2
200 200
L'élément A est une plaque arrière correctement installée
8 8
pour que la circulation d'air nécessaire refroidisse l'unité.
C3 C4
200 225
8 9
Illustration 2.3 Installation correcte sur rails
REMARQUE!
La plaque arrière est nécessaire pour le montage sur rails.

2.3.4 Couples de serrage

Voir 10.4 Couples de serrage des raccords pour connaître les
spécifications de serrage correctes.
®
est une marque déposée Danfoss
®
HVAC
Veiller à ce que l'emplacement d'installation soit
suffisamment résistant pour supporter le poids de
l'unité.
Monter l'unité sur une surface plane solide ou sur
la plaque arrière optionnelle pour permettre une
circulation d'air de refroidissement (voir
l'Illustration 2.2 et l'Illustration 2.3).
Le montage incorrect peut entraîner une
surchauffe et une performance réduite.
Utiliser les trous de montage ovalisés (si présents)
sur l'unité pour le montage mural.
