1. Couvercle de service
2. Faisceau de câblage d'ATS
3. Capteur de pression Delta d'ATS

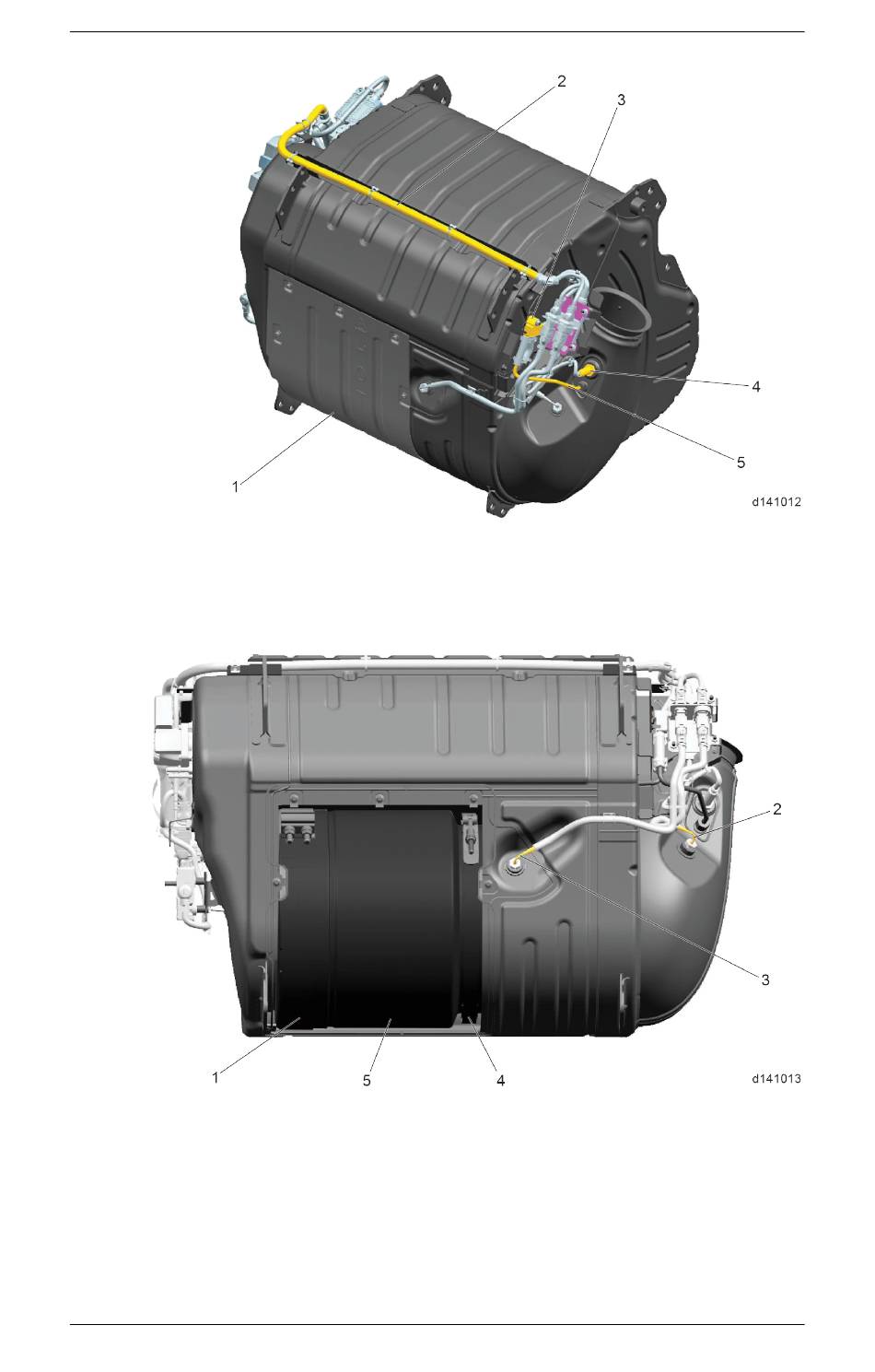

Figure 11. Vue du dessus de l'ATS
1. Fixation extérieure de DPF
2. Capteur de température d'entrée
du DOC
3. Capteur de température de sortie
du DOC
Figure 12. Vue latérale de l'ATS
Toutes informations soumises à modification sans préavis.
DDC-SVC-MAN-F217 Droit d'auteur © 2020 DETROIT DIESEL CORPORATION
Manuel d'Operation Plate-forme Gen 5 DD
4. Capteur NOx d'entrée
5. Tube de pression Delta d'ATS
4. Fixation intérieure de DPF
5. DPF
