Manuels Connexes pour PRESONUS EarMix 16M
Sommaire des Matières pour PRESONUS EarMix 16M

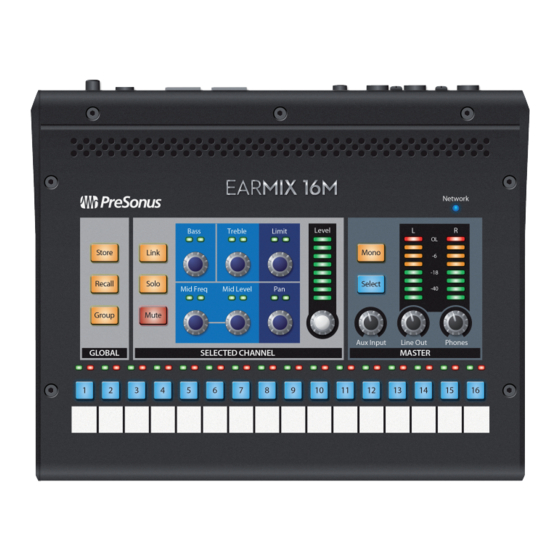

- Page 1 EarMix ™ Mélangeur de retour personnel 16x2 pour réseau AVB Mode d'emploi ® Français www.presonus.com...
-
Page 2: Table Des Matières
À propos de ce mode d'emploi — 1 Contenu de l'emballage — 2 1.3.1 Ce qu’il vous faut d’autre — 2 Produits PreSonus complémentaires — 3 Pour commencer — 4 Utilisation d’un mélangeur StudioLive série III en façade — 4 Utilisation d'un mélangeur StudioLive Classic... -
Page 3: Présentation
Merci encore d'avoir choisi notre produit. Nous sommes persuadés que vous apprécierez votre nouvel EarMix 16M. Note : si vous utilisez votre EarMix 16M avec un mélangeur StudioLive série III, ce dernier nécessite les dernières versions de son firmware et d’Universal Control pour bien fonctionner. -
Page 4: Contenu De L'emballage
Link/ACT 18011 Grand Bay Ct. • Baton Rouge, © 2018 PreSonus Audio Electronics, Inc. All Rights Reserved. PreSonus, StudioLive, and EarMix are trademarks or registered trademarks of Louisiana 70809 USA• 1-225-216-7887 PreSonus Audio Electronics, Inc. Other product names mentioned herein may be trademarks of their respective companies. All specifications www.presonus.com... -
Page 5: Produits Presonus Complémentaires
• Adaptateur pour pied de micro (optionnel) PreSonus a conçu l’EM-Mount pour monter l'EarMix 16M sur un pied de micro, ce qui vous permet de garder votre mixage à portée de main. Cet accessoire est vendu séparément chez votre revendeur PreSonus préféré ou sur www.presonus.com. -
Page 6: Pour Commencer
Chant principal (1) Utilisation d’un mélangeur StudioLive série III en façade Dans la plupart des cas, le son source de votre EarMix 16M viendra de la console en charge du mixage de façade. Cette section vous guidera pour cette application. - Page 7 2-5. Lorsque vous connectez votre EarMix 16M à ces ports, vous n'avez pas besoin de brancher l'alimentation externe fournie avec votre unité. À noter : vous devez utiliser le port AVB In pour alimenter votre EarMix 16M par Ethernet. Le port AVB Thru n'accepte pas d'entrée d’alimentation.
- Page 8 (Insert) Stereo Preset EFFECTS MASTER MASTER CONTROL Si vous n'êtes pas sûr de pouvoir identifier le bon EarMix 16M, touchez le bouton Identifier. Cela fera clignoter toutes les touches de sélection de l'EarMix EarMix Setup 16M actuellement sélectionné. EarMix 16M...
- Page 9 16M et si vous souhaitez qu'ils reçoivent tous la même chose du mélangeur, touchez le EarMix 16M Name: EarMix 16M 1-8 Send Source: AVB Send 41-48 bouton Apply All. Cela appliquera les routages AVB actuels à tous les EarMix 16M 9-16 Send Source: AVB Send 49-56 actuellement présents sur le réseau AVB. Apply Apply All Par défaut, chaque mixage Flex de votre mélangeur StudioLive est configuré...
- Page 10 EarMix 16M Pour commencer Utilisation d’un mélangeur StudioLive série III en façade Mode d'emploi 4. Sur votre EarMix, pressez la touche de sélection du canal 1. 5. Pressez Link dans la section Selected Channel. Cela créera une entrée stéréo sur votre EarMix pour votre mixage de batterie stéréo.
-
Page 11: Votre Earmix 16M Est Maintenant Configuré Comme Suit
Mix 8 Mix 9 Mix 10 Mix 11 Mix 12 Mix 13 Mix 14 Mix 15 Mix 16 Votre EarMix 16M est maintenant configuré comme suit : Batt. Batt. Grosse Caisse caisse claire Étape 3 : Basse Inputs 1. Pressez Mix 5 sur votre mélangeur StudioLive. - Page 12 StudioLive série III et le manuel de Mix 13 Mix 14 référence d’UC Surface pour plus d'informations. Mix 15 Mix 16 Votre EarMix 16M est maintenant configuré comme suit : Batt. Batt. Grosse Caisse Basse Rythm. Acous.
-
Page 13: Étape 7 : Choristes
Utilisation d’un mélangeur StudioLive série III en façade Mode d'emploi 4. Sélectionnez le canal 9 sur votre EarMix 16M. 5. Pressez Link sur votre EarMix pour coupler en stéréo les entrées 9 et 10. Votre EarMix 16M est maintenant configuré comme suit : Batt. -
Page 14: Utilisation D'un Mélangeur Studiolive Classic Ou Ai En Façade
équipé de tous les traitements dynamiques et d'effets que vous pouvez attendre d'un système de mixage de retour professionnel. En plus de pouvoir être mis en réseau avec l'EarMix 16M, le StudioLive 16R dispose également de six sorties analogiques propres permettant de brancher des retours bains de pieds. - Page 15 Pour commencer EarMix 16M Utilisation d'un mélangeur StudioLive Classic ou AI en façade Mode d'emploi Connectez votre mélangeur de façade, le StudioLive 16R et les unités EarMix 16M comme ci-dessous et mettez votre équipement sous tension : Guitare Ampli Ampli...
- Page 16 (Power over Ethernet) par les ports 2-5. Lorsque vous connectez votre EarMix 16M à ces ports, vous n'avez pas besoin de brancher l'alimentation externe fournie avec votre unité. À noter : vous devez utiliser le port AVB In pour alimenter votre EarMix 16M par Ethernet. Le port AVB Thru n'accepte pas d'entrée d’alimentation.
- Page 17 Mode d'emploi 5. Sélectionnez EarMix 16M dans la liste des appareils. Si vous n'êtes pas sûr de pouvoir identifier le bon EarMix 16M, cliquez sur/ touchez le bouton Identifier. Cela fera clignoter les touches de sélection de l'EarMix 16M actuellement sélectionné.
- Page 18 EarMix 16M Pour commencer Utilisation d'un mélangeur StudioLive Classic ou AI en façade Mode d'emploi Étape 2 : Batterie 1. Pressez la touche Select d’Aux 1 sur votre mélangeur StudioLive 32.4.2AI. 2. Pressez Link dans le Fat Channel pour créer un mixage Aux stéréo.
- Page 19 à votre StudioLive 16R (canaux 3 et 4 dans notre exemple). À partir de là, vous pouvez ajouter des réglages personnalisés d’égaliseur et de dynamique en utilisant l'occurrence d’UC Surface connectée à votre StudioLive 16R. Votre EarMix 16M est maintenant configuré comme suit : Batt. Batt.
- Page 20 à votre goût. Là encore, plus le son que vous fournissez à votre musicien est cohérent et plus il est facile pour lui de créer un bon mixage par lui-même. Votre EarMix 16M est maintenant configuré comme suit : Batt. Batt.
- Page 21 Fat Channel, faites-le également. 5. Sélectionnez le canal 9 sur votre EarMix 16M. 6. Pressez Link sur votre EarMix pour coupler en stéréo les entrées 9 et 10. Votre EarMix 16M est maintenant configuré comme suit : Batt.
-
Page 22: Étape 9 : Ajout D'effet
2. Créez un mixage de vos choristes. 3. Dans UC Surface, montez le fader du canal 11 jusqu’au gain unitaire et ajoutez un égaliseur et un traitement dynamique à votre goût. Votre EarMix 16M est maintenant configuré comme suit : Batt. Batt. - Page 23 EarMix 16M Pour commencer Utilisation d'un mélangeur StudioLive Classic ou AI en façade Mode d'emploi 3. Cliquez sur/touchez l'onglet Départs AVB. 4. Dans la baie du patch numérique, faites défiler jusqu'à ce que le haut de liste des flux de mélangeur affiche FlexMix 1 (mixage Flex 1) et FlexMix 2 (mixage Flex 2).
- Page 24 11. Sélectionnez FX B et mixez vos canaux d’instruments comme vous le souhaitez. Conseil d'expert : si vous souhaitez des retours d’effets en stéréo, couplez les mixages Flex en stéréo et acheminez-les en conséquence. Votre EarMix 16M est maintenant configuré comme suit : Batt. Batt.
-
Page 25: Connexions De La Face Arrière
Le niveau de sortie est contrôlé par le bouton Phones de la face supérieure. Avertissement : la sortie casque de l'EarMix 16M fournit 150 mW par canal sur l'ensemble du spectre de réponse en fréquence lorsqu’on l’utilise avec une charge d'impédance de 60 Ω. -
Page 26: Commandes De La Face Supérieure
Commandes de la face supérieure 3.2.1 Mémorisation et rappel Vous pouvez mémoriser 16 scènes dans votre EarMix 16M. Cela vous permet de conserver des réglages de mixage et d'égaliseur. Pour mémoriser une nouvelle scène : 1. Pressez la touche Store (mémoriser). Toutes les touches de sélection commenceront à... -
Page 27: Groupe
EarMix 16M Branchements Commandes de la face supérieure Mode d'emploi 3.2.2 Groupe Le groupage de canaux vous permet de créer des prémixages dans votre EarMix 16M afin que vous puissiez contrôler le niveau relatif de chaque canal du groupe au moyen de l'encodeur Level. -
Page 28: Commandes De Canal
EarMix 16M Branchements Commandes de la face supérieure Mode d'emploi 3.2.3 Commandes de canal Quand un canal est sélectionné, les commandes suivantes sont disponibles : 1. Couplage. Crée une paire stéréo avec le canal adjacent (canaux impair/pair seulement). 2. Solo. Isole le canal sélectionné dans le mixage. -
Page 29: Commandes Générales (Master)
EarMix 16M Branchements Commandes de la face supérieure Mode d'emploi 3.2.4 Commandes générales (Master) 1. Mono. Entraîne une sommation mono du mixage stéréo. 2. Sélection. Sélectionne le mixage principal pour ajouter un égaliseur et un limiteur ainsi que régler le niveau général du mixage. -
Page 30: Réglage De La Luminosité Des Led
3.2.6 Réglage de la luminosité des LED Vous pouvez régler la luminosité des LED de votre EarMix 16M sur trois niveaux différents. Cela vous permet de l’adapter à la lumière ambiante, selon l'environnement dans lequel vous utilisez votre EarMix 16M. -
Page 31: Caractéristiques Techniques
EarMix 16M Informations techniques Caractéristiques techniques Mode d'emploi Informations techniques Caractéristiques techniques Sortie casque Type Jack 6,35 mm 3 points (TRS) femelle, stéréo active Puissance maximale de sortie 150 mW/canal sous charge de 60 Ω Réponse en fréquence 20 Hz–20 kHz (±0,05 dB) DHT+B 0,01 %, 1 kHz, gain max., largeur de bande 20 kHz, sans pondération... -
Page 32: Garantie
Européenne vous donne des droits légaux de garantie en plus de la couverture que vous offre la garantie limitée de PreSonus. Voici un résumé de la garantie légale de l'UE et de la garantie limitée de PreSonus : Droit européen de la... -
Page 33: Personne Protégée Par Cette Garantie
PreSonus réparera ou remplacera, à sa seule et entière discrétion, les produits couverts par cette garantie sans frais de main-d'œuvre ni de pièces. Si le produit doit être expédié à PreSonus pour l'exercice de la garantie, le client doit payer les frais d'expédition initiaux. PreSonus s'acquittera des frais d'expédition de retour. - Page 34 Comment obtenir une intervention sous garantie (en dehors des USA) : 1. Vous devez avoir un compte utilisateur actif chez PreSonus et votre matériel doit être enregistré sur votre compte. Si vous n'avez pas de compte, veuillez aller sur : http://www.presonus.com/registration...
-
Page 35: Boulettes D'orphie
Active Integration et XMAX sont des marques commerciales ou déposées de PreSonus Audio Electronics, Inc. Capture, Impact, Mixverb, Presence, RedLightDist, SampleOne, Studio One et Tricomp sont des marques commerciales ou déposées de PreSonus Software Ltd. Mac et macOS sont des marques déposées d'Apple, Inc., aux U.S.A. -
Page 36: Mélangeur De Retour Personnel 16X2 Pour Réseau Avb
EarMix ™ Mélangeur de retour personnel 16x2 pour réseau AVB Mode d'emploi 18011 Grand Bay Ct. • Baton Rouge, ® Louisiane 70809 USA• 1-225-216-7887 Référence 70-22000087-C www.presonus.com...
